Объекты чертежа находятся внутри видов чертежа, которые размещаются в выбранной компоновке чертежа в соответствии с заданными настройками.

Объекты чертежа

Чертежи могут содержать объекты нескольких типов. Некоторые из них берутся из модели и представляют что-либо, что будет существовать в реальной строительной конструкции или будет тесно с ней связано. Другие — это объекты, представляющие информацию, которая необходима только на чертеже, или дополнительную информацию об объектах из модели. Чертежи могут включать в себя объекты следующих типов:

• Объекты строительной конструкции: детали, болты, сварные швы, фаски, арматурные стержни, обработка поверхности, опорные объекты и т. д. Объекты строительной конструкции — это 2D-представления 3D-объектов в модели.

• Ассоциативные объекты аннотаций: размеры, метки и ассоциативные примечания.

• Независимые объекты аннотаций: объекты, не связанные с моделью: облака, текстовые объекты, текстовые файлы, символы, ссылки, гиперссылки и файлы DWG/DXF. Некоторые из этих объектов становятся ассоциативными, если у них есть точки ассоциативности, т. е. если они связаны с объектами строительной конструкции.

• Эскизные объекты: графические объекты, создаваемые с помощью различных инструментов рисования в режиме работы с чертежом (прямоугольники, окружности, дуги, многоугольники, полилинии, линии). Эти объекты можно использовать для выделения важной информации или для обозначения местоположения проемов, окон, дверей и т. п., например. Эти объекты являются ассоциативными, если у них есть точки ассоциативности, т. е. если они связаны с объектами строительной конструкции.

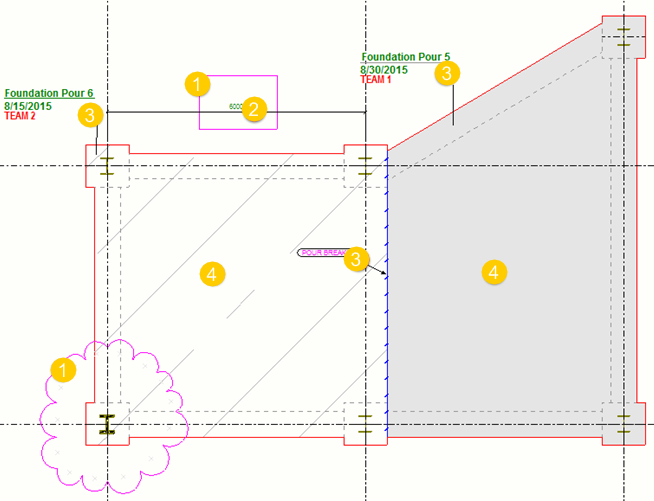

(1) Эскизные объекты: облака и прямоугольники

(2) Размеры

(3) Метки, ассоциативные примечания

(4) Объекты строительной конструкции

Виды и компоновки чертежей

• Виды чертежа, на которых показана модель целиком, часть модели или отдельные ее объекты. Объекты строительной конструкции на видах могут быть показаны с разных ракурсов (сверху, спереди, сзади, снизу), а также в разрезе. Виды чертежа играют роль контейнеров для элементов строительной конструкции или областей модели, выбранных для включения в чертеж.

• Компоновка чертежа определяет размер чертежа, поля видов чертежа, промежутки между видами чертежа, набор таблиц, который может включать в себя таблицы изменений, штампы, списки материалов, компоновочные планы, DWG-файлы или спецификации, а также рамки и метки линий сгиба чертежа. Данные в таблицах берутся из данных модели. В Tekla Structures есть ряд предварительно заданных компоновок; также можно создавать собственные компоновки. В зависимости от выбранной компоновки и формата чертежа в чертеж могут включаться различные таблицы.

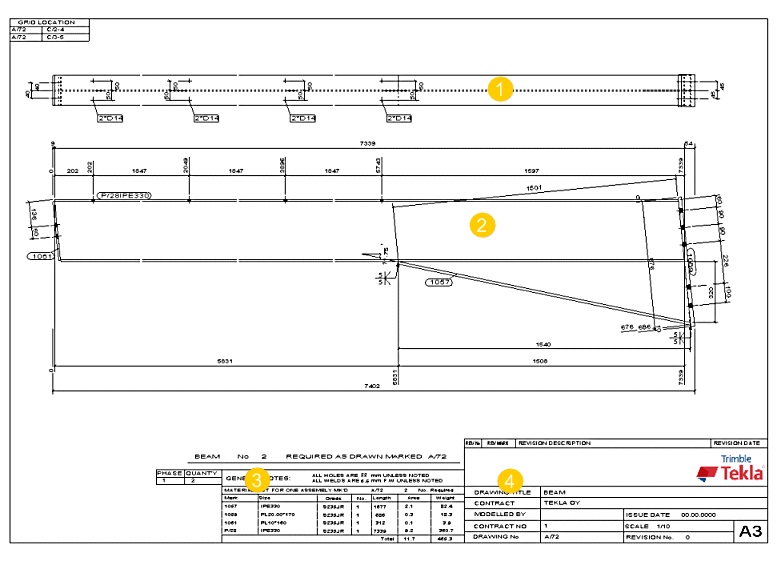

Ниже приведен пример компоновки и видов на производственном чертеже.

(1) Вид детали сверху. Здесь на панели Создание видов мы указали, что нужно включить вид сверху.

(2) Вид детали спереди. Здесь на панели Создание видов мы указали, что нужно включить вид спереди.

(3) Список материалов. Это определено в компоновке чертежа.

(4) Штамп. Это определено в компоновке чертежа.
