製品図の例
製品図は、通常、1 つの製品の製作情報を示す工場図面です。ほとんどの場合、製品はメイン部材と複数の副部材から構成されます。副部材はメイン部材に溶接またはボルト留めされます。製品図には、単品図より大きめの用紙サイズ (A3 やインペリアル標準サイズ 11" x 17" など) を使用するのが一般的です。
製品図の作成の詳細を参照するには、以下のリンクをクリックしてください。
AI とクラウド コレクションを使用した製作図の作成 (プレビュー)
クイック起動を使用した単品図、製品図、またはキャスト ユニット図の作成
マスター図面カタログにおける保存された設定を使用した単品図、製品図、キャスト ユニット図の作成
マスター図面カタログにおけるルール セットまたはウィザードを使用した図面の作成
製品図プロパティの詳細については、「製品図プロパティ」を参照してください。
製品図の例

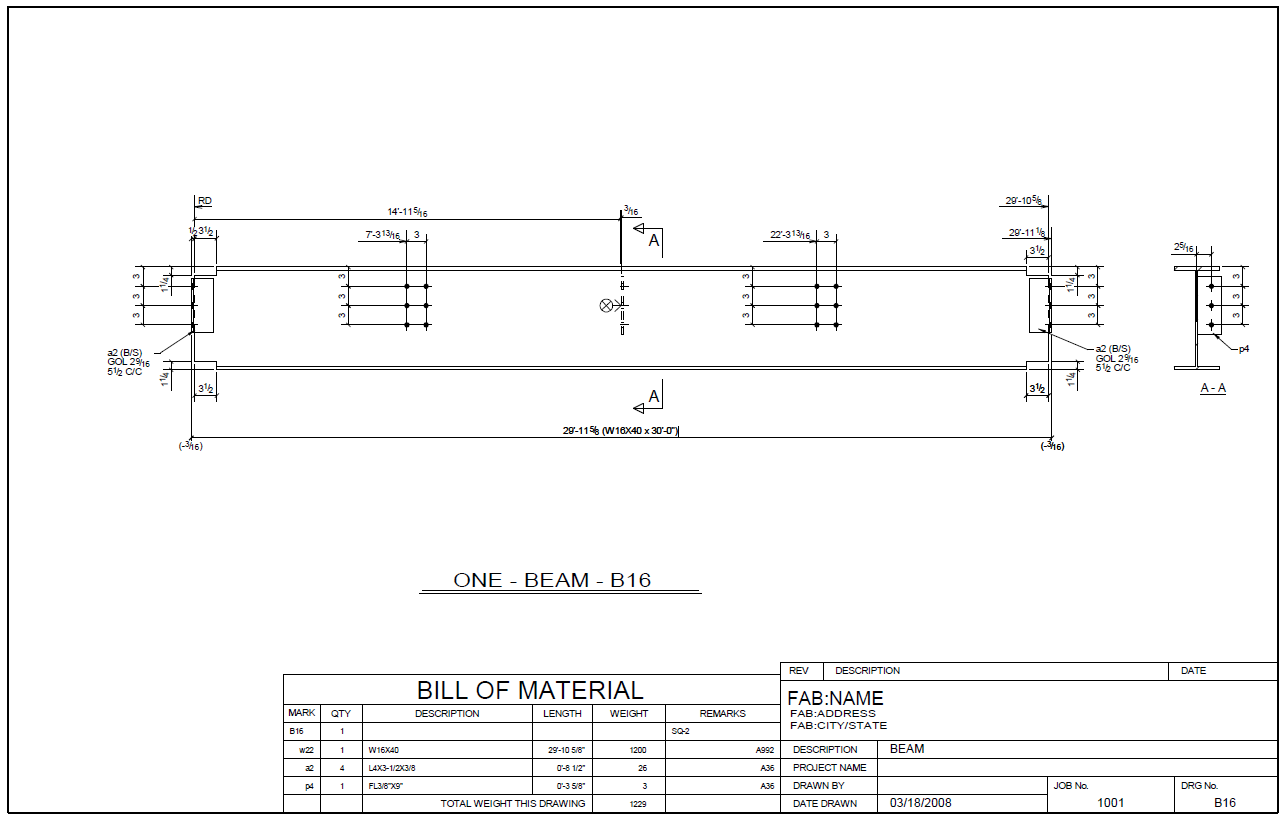

梁の製品図:

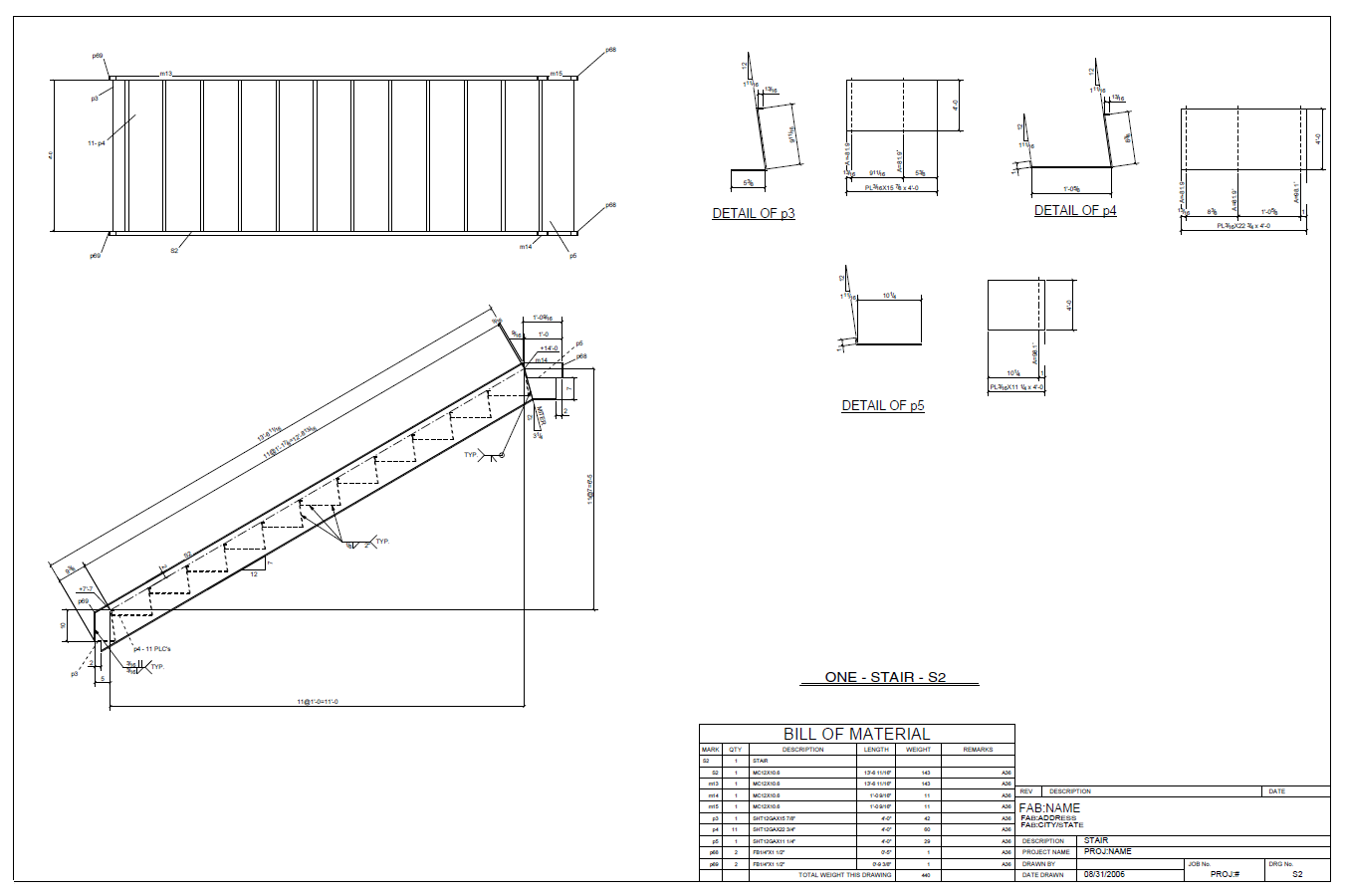

階段の製品図:

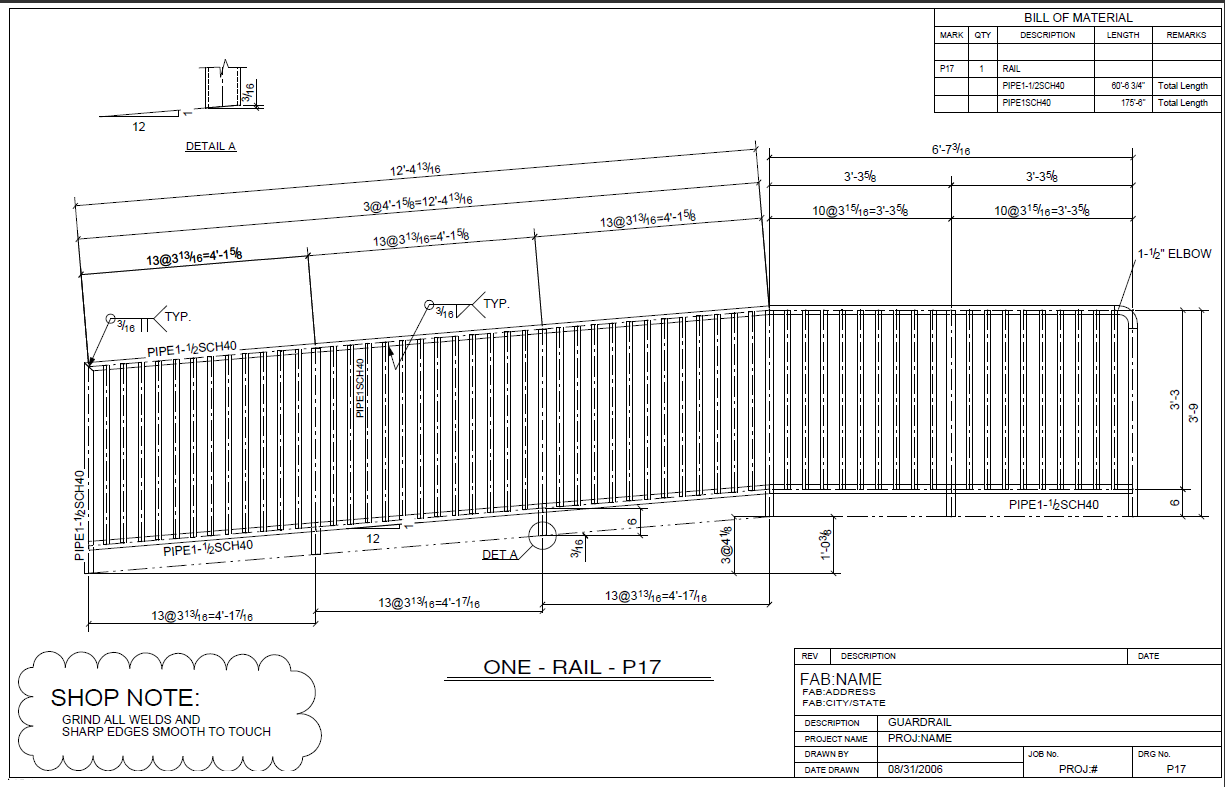

レールの製品図:
