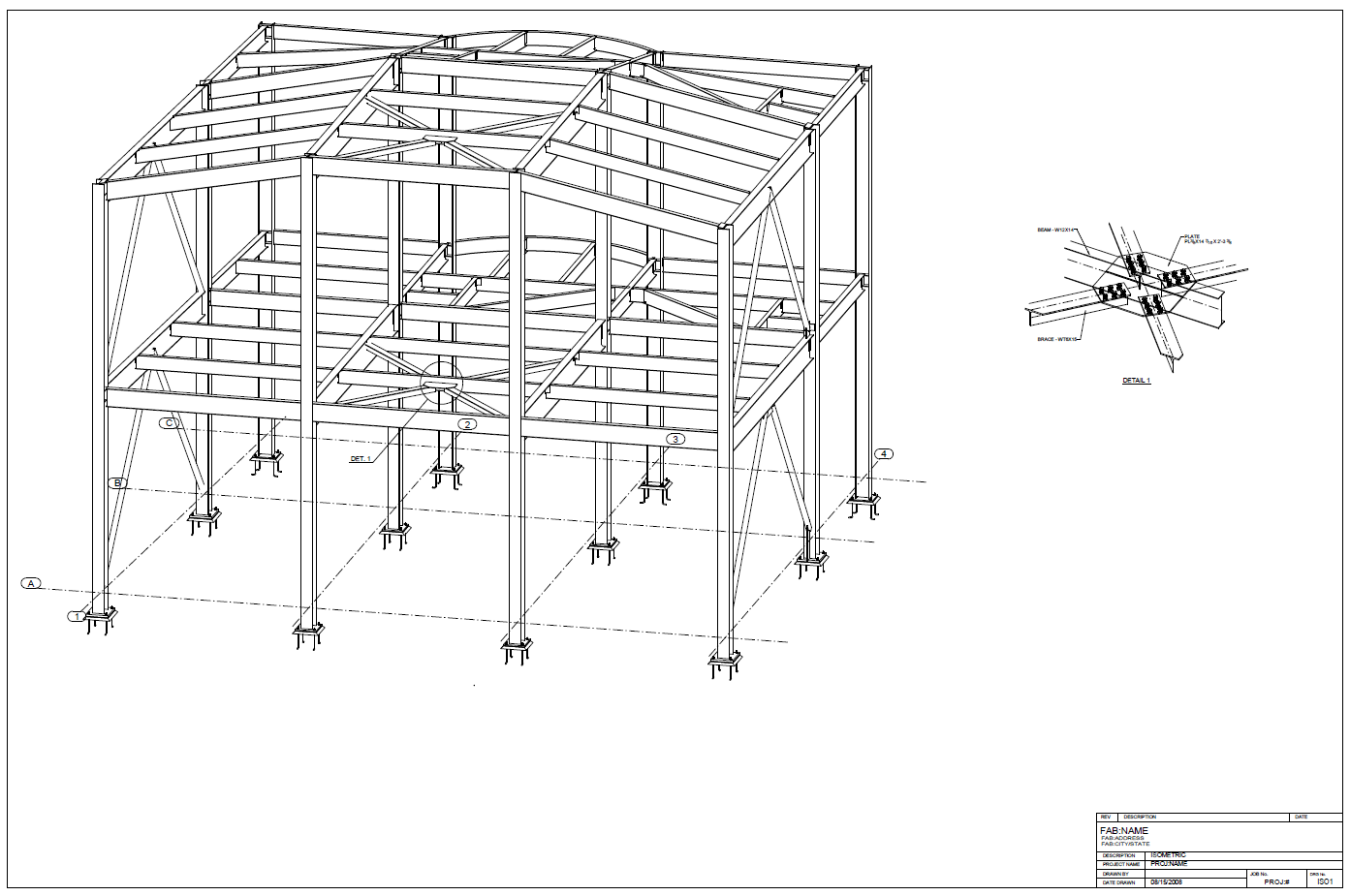

一般図の例

一般図は、プロジェクトの一般配置の構造要素を理解するために必要な情報を記録する、契約ドキュメントです。一般図は、BIM ワークフローの中で、1 つ以上のモデルビューから、関連するスケジュールと共にプロジェクトタイトルシート上に作成されます。この図面の形式は、顧問の構造技術者が法務部門、公共企業体、設計部門、財務部門、施工部門に構造を確実に伝えるために、最も一般的に使用されます。

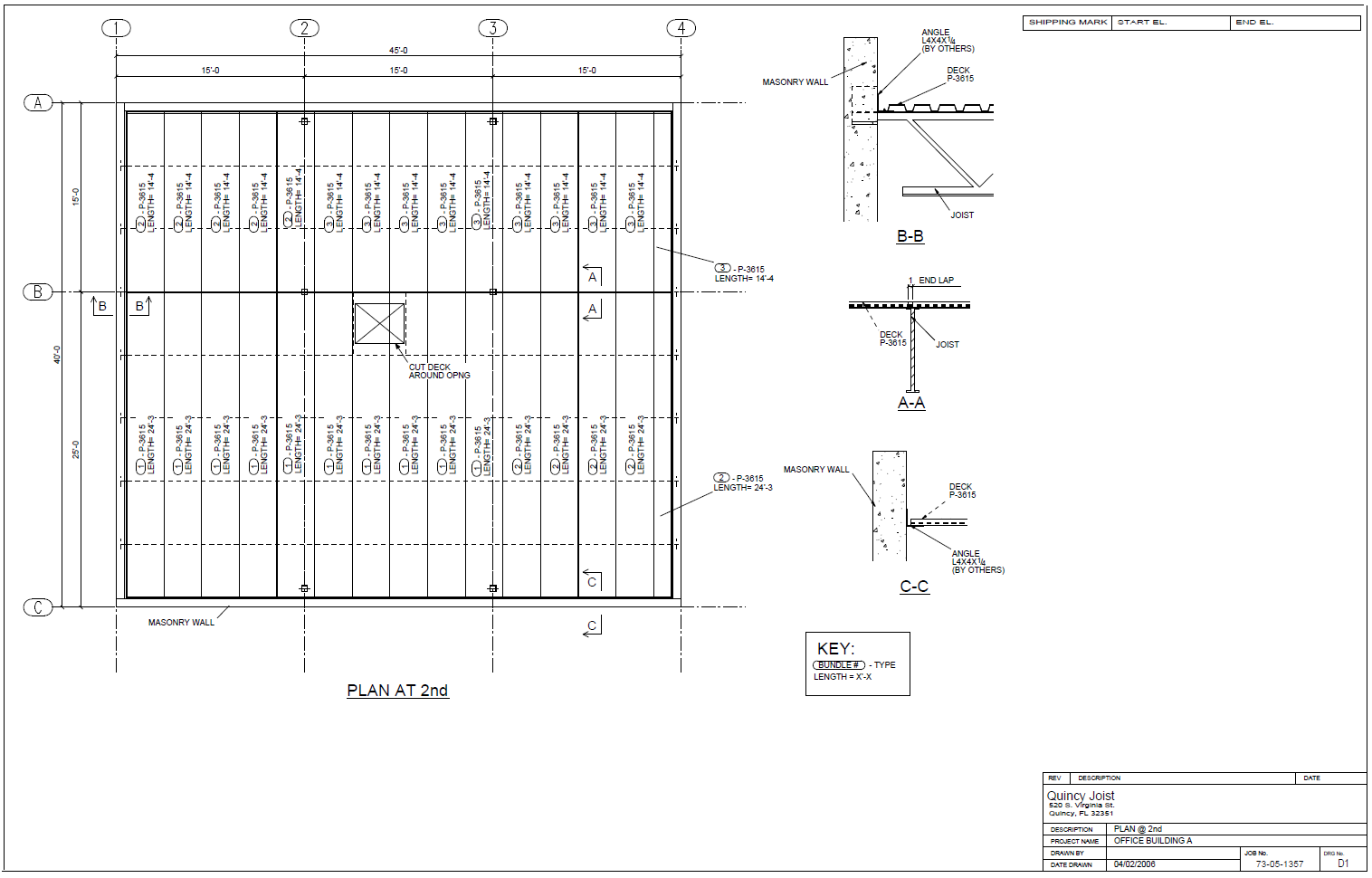

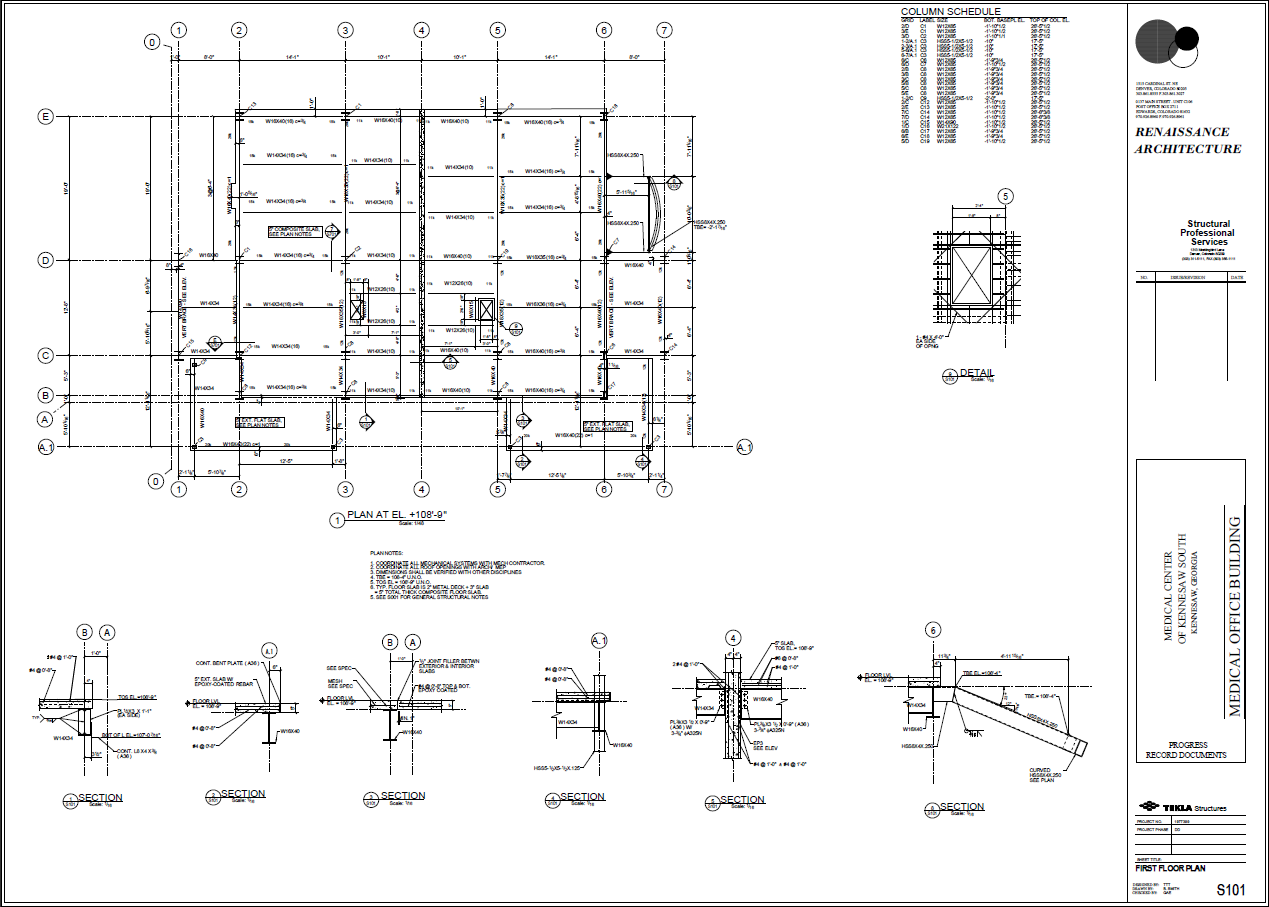

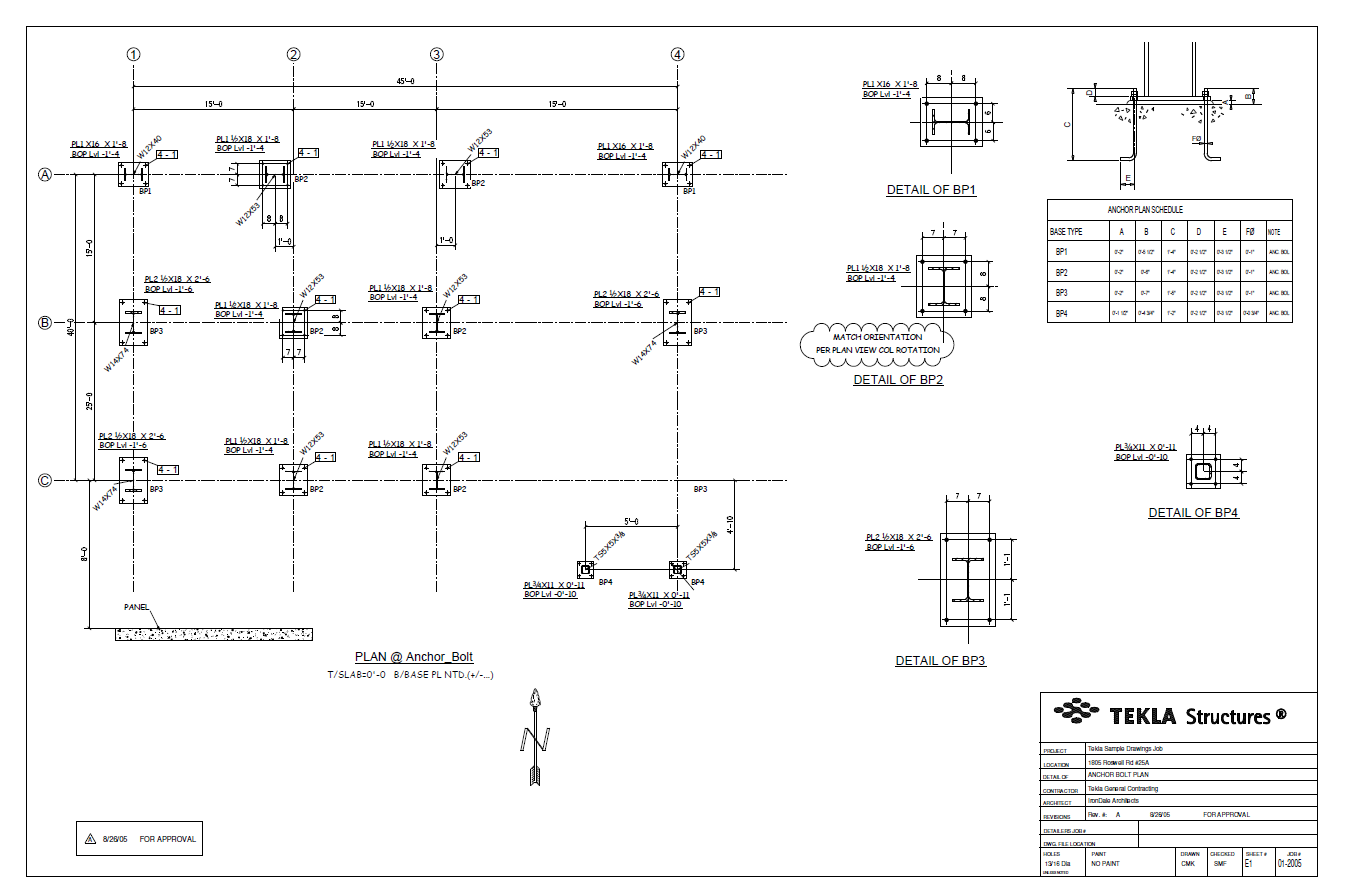

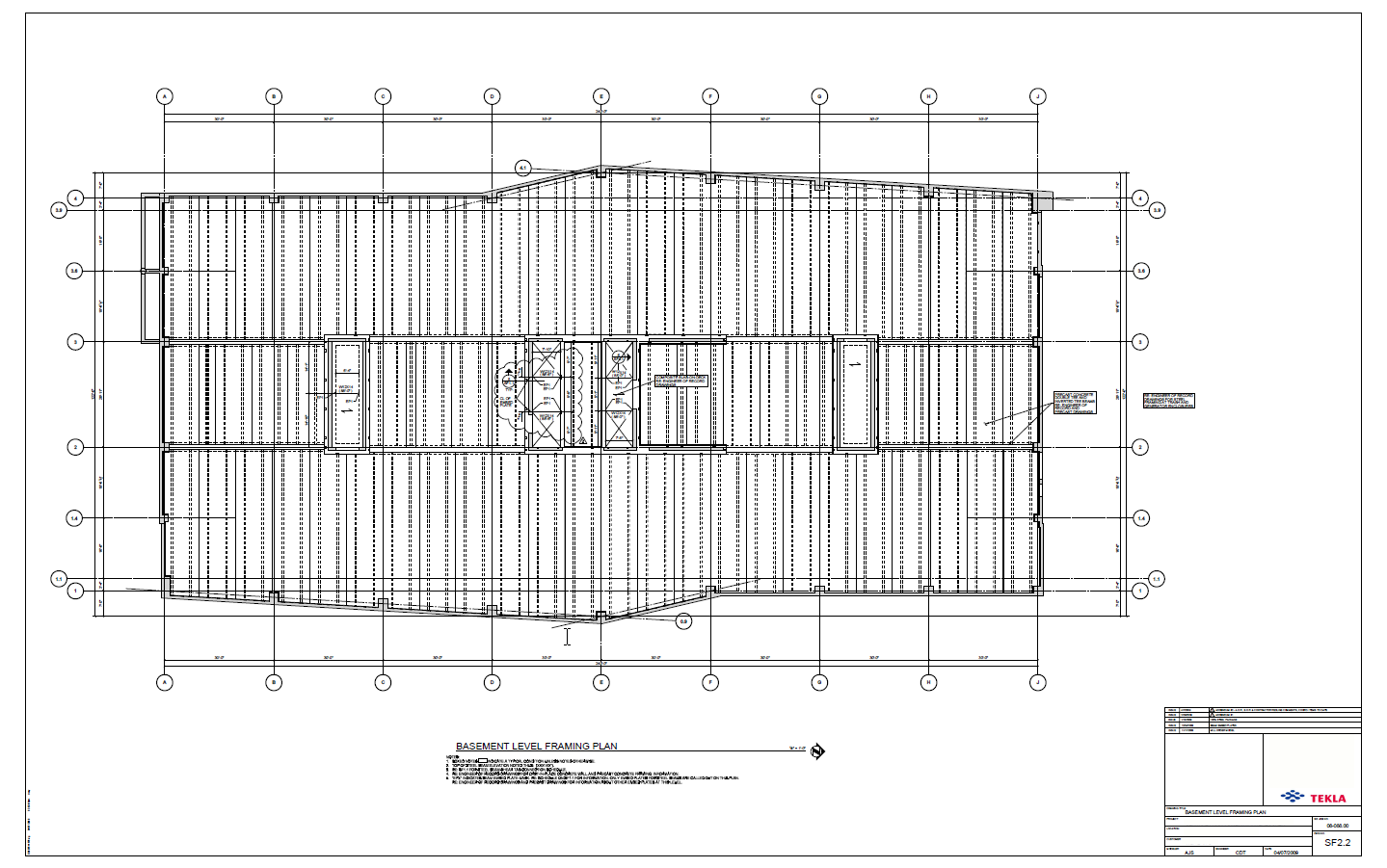

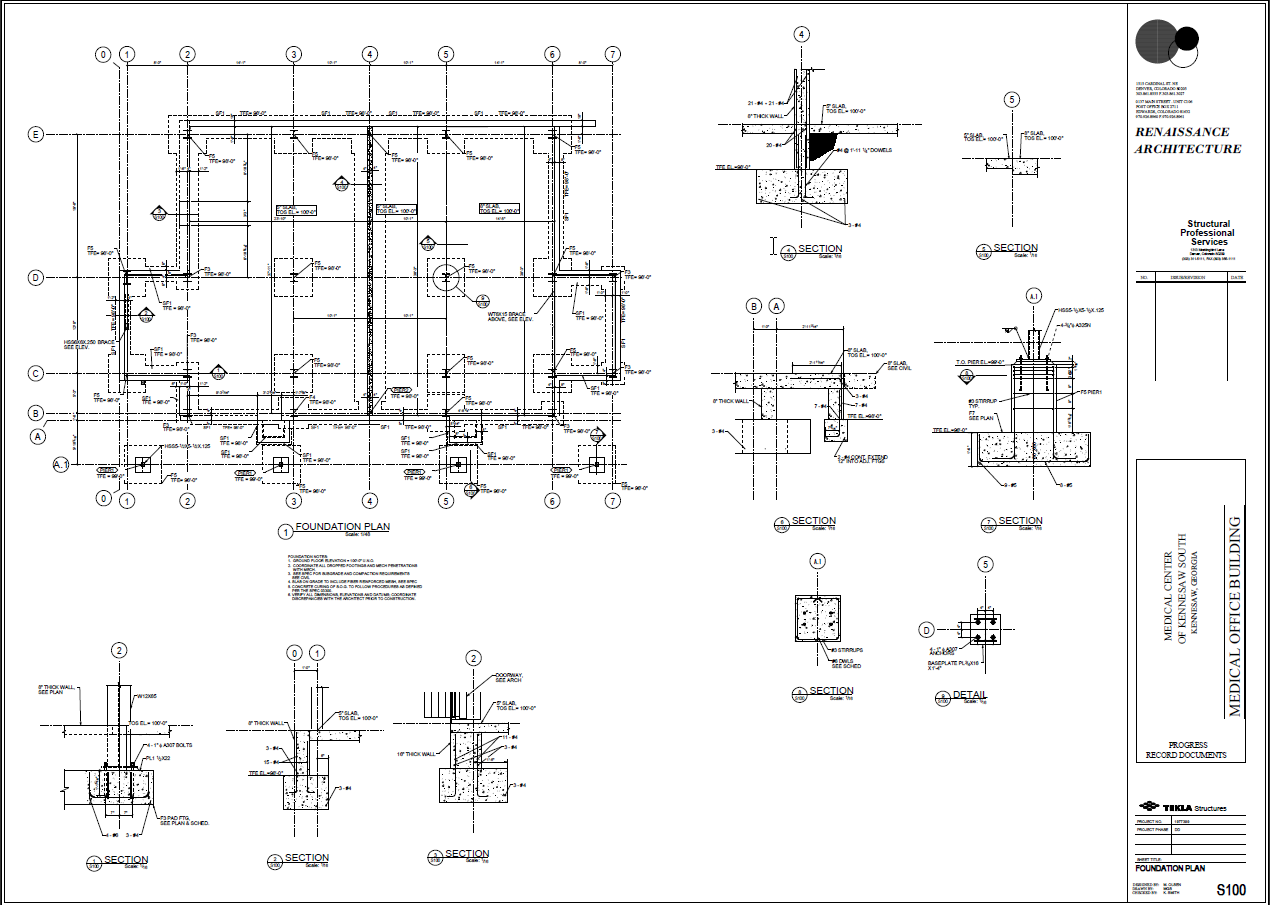

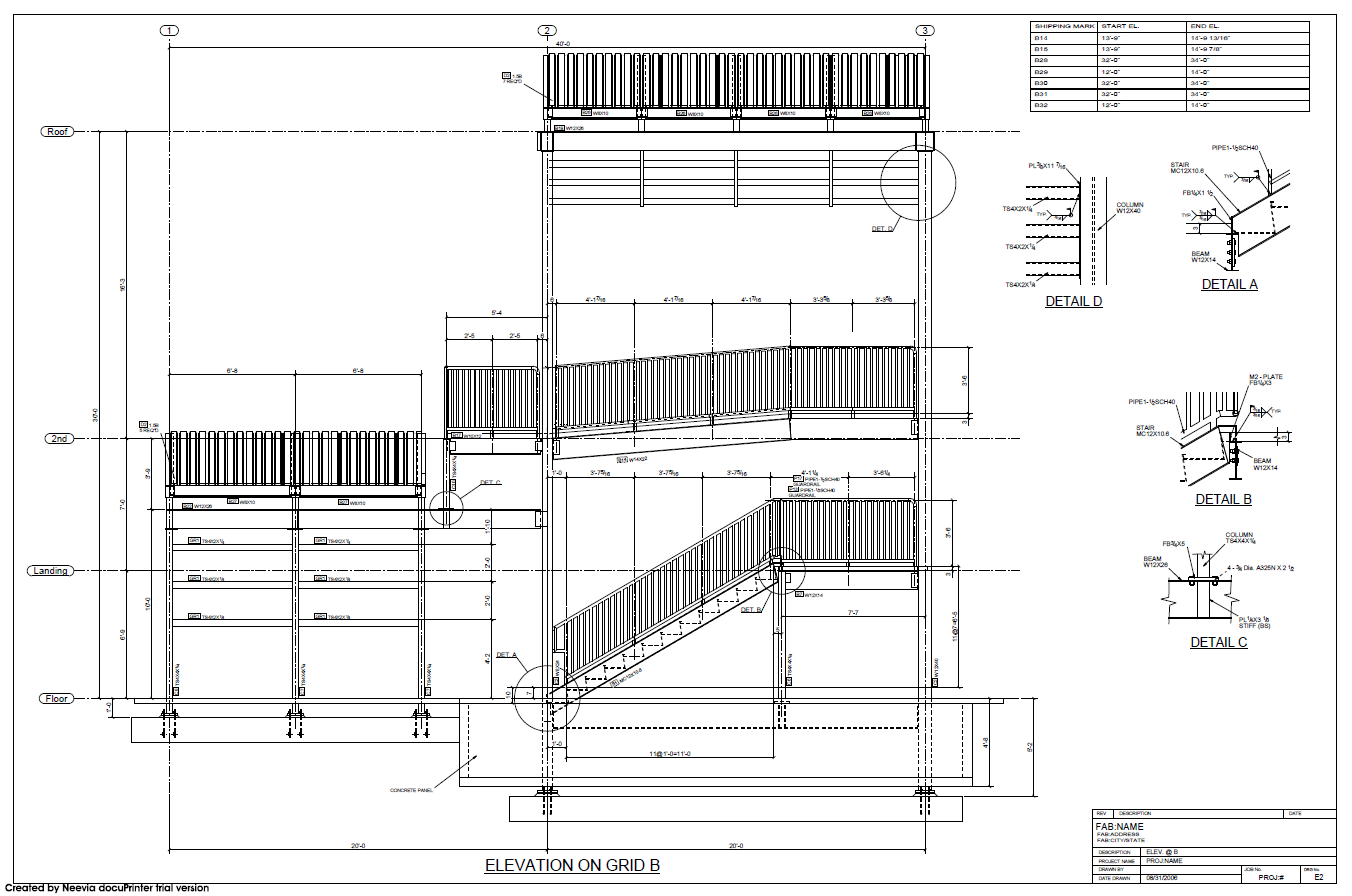

一般図では、最適な方向からモデルが表示されます。たとえば、平面図 (伏図) では、建物や階の最上部から地面を見下ろしていることになります。立面図 (軸組図) では、基準線に沿うようにして、建物の一方の側面から見ていることになります。一般図には多くの場合、複雑な領域や細部の拡大ビューと、承認プロセスや設置フェーズ時に役立つその他の情報が含まれています。

一般図は、次のような場合に作成します。
