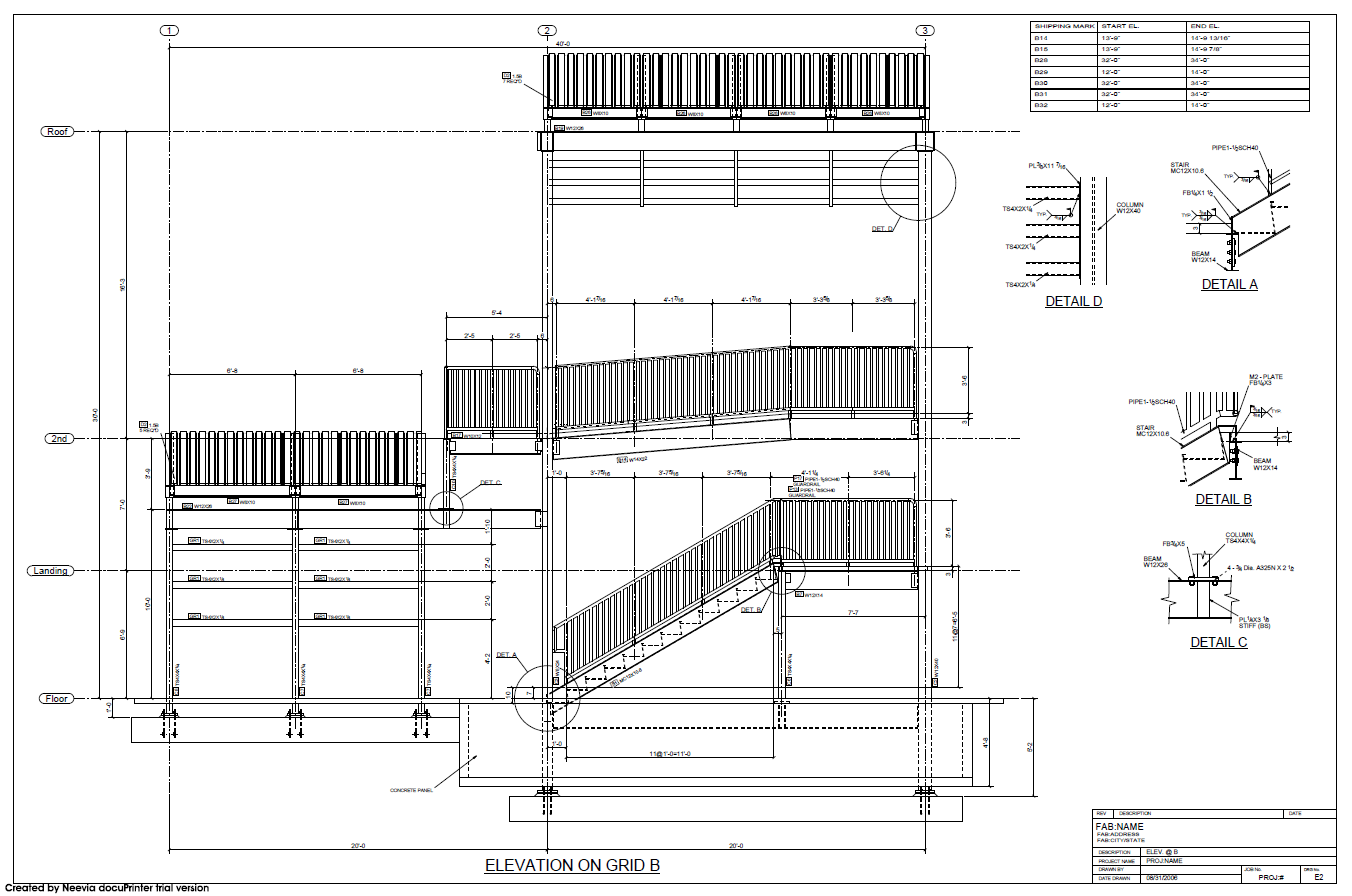

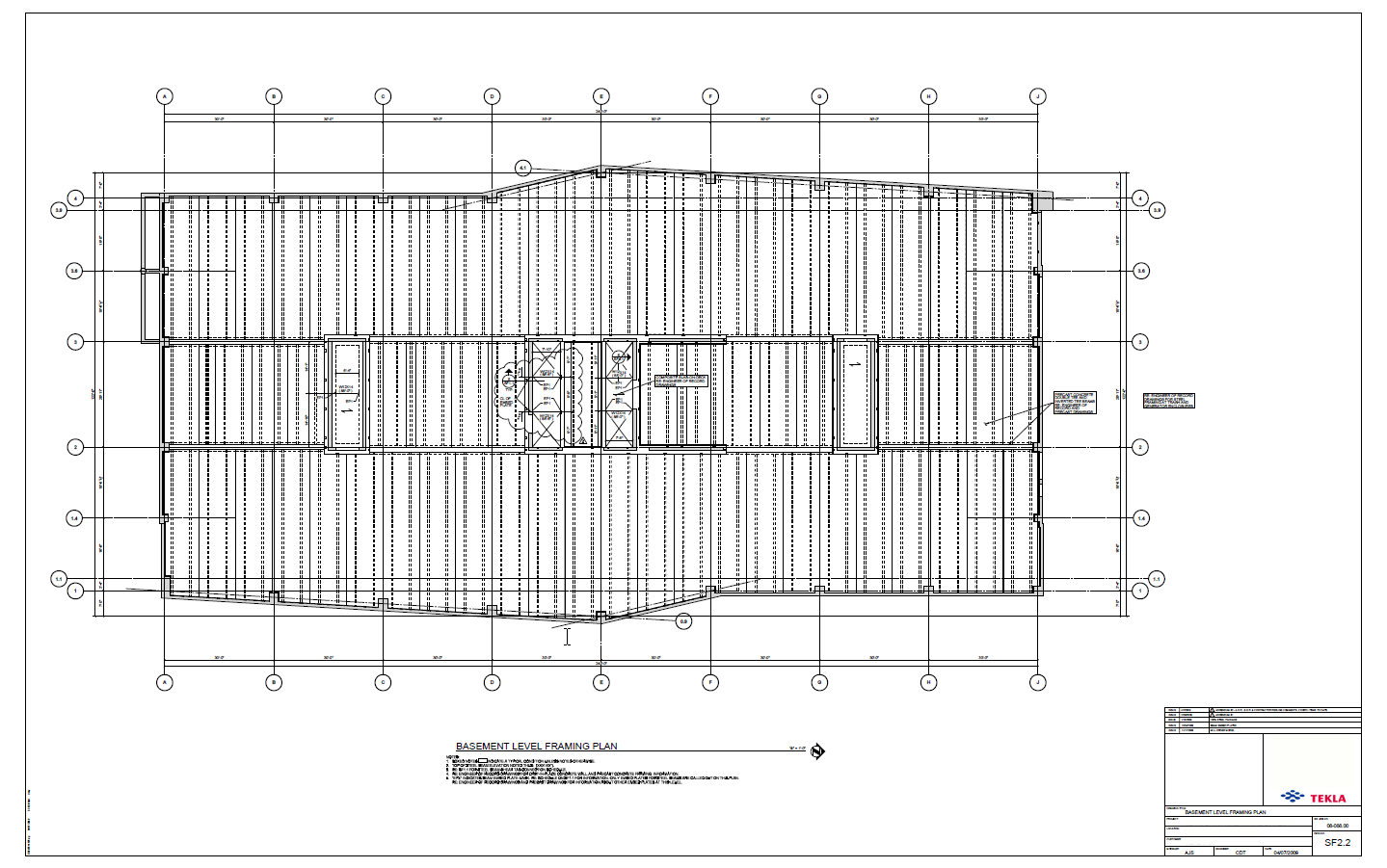

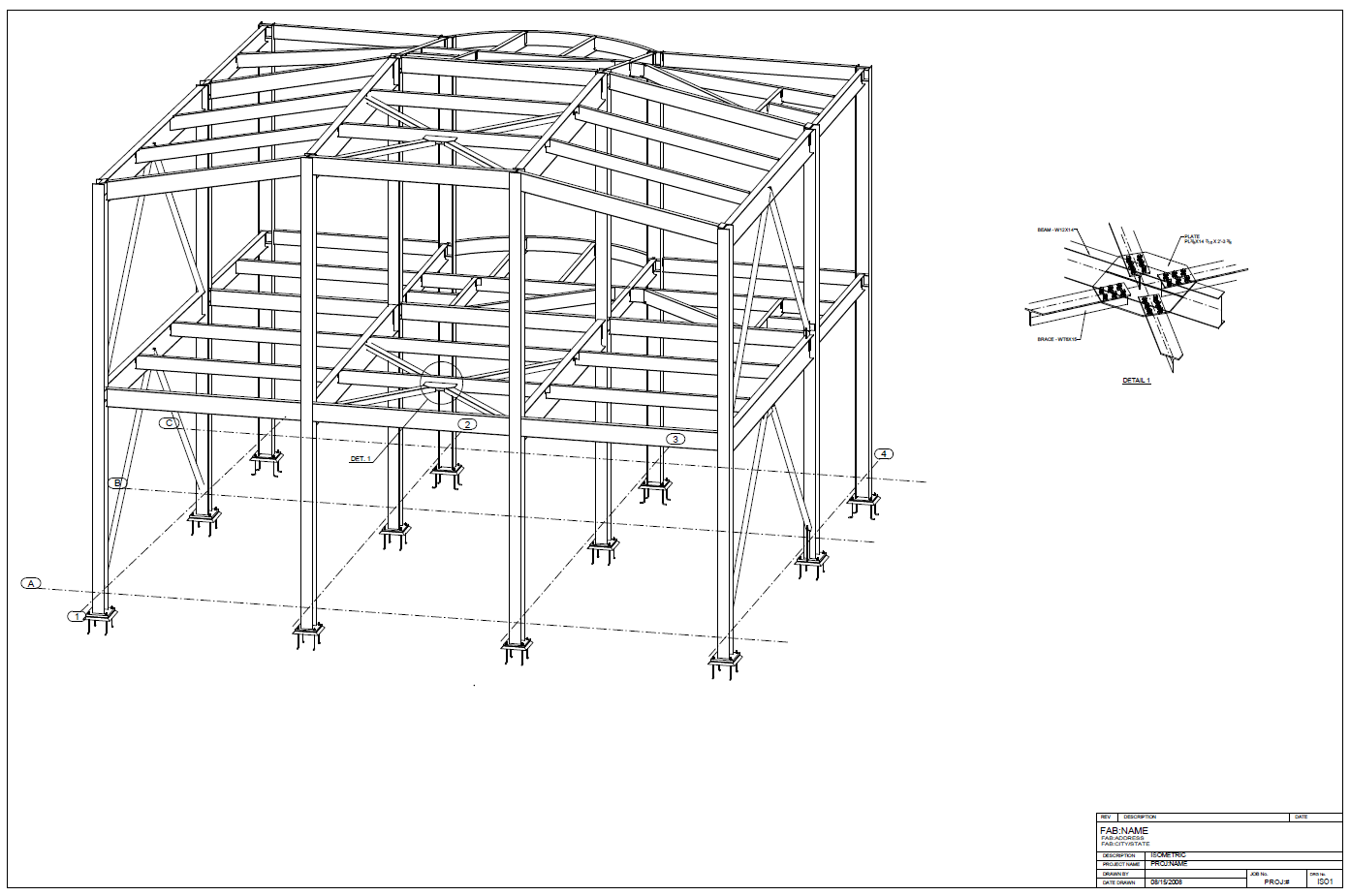

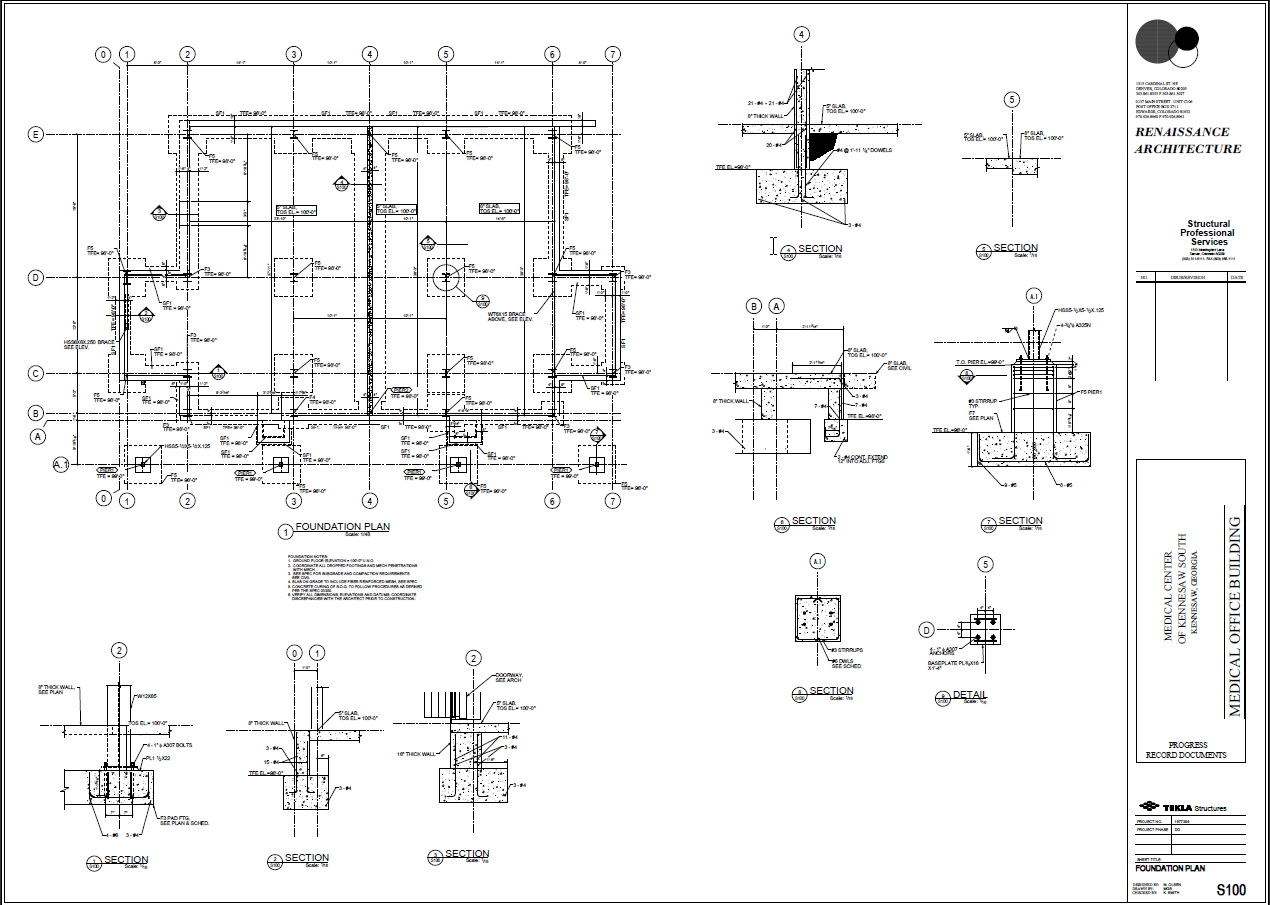

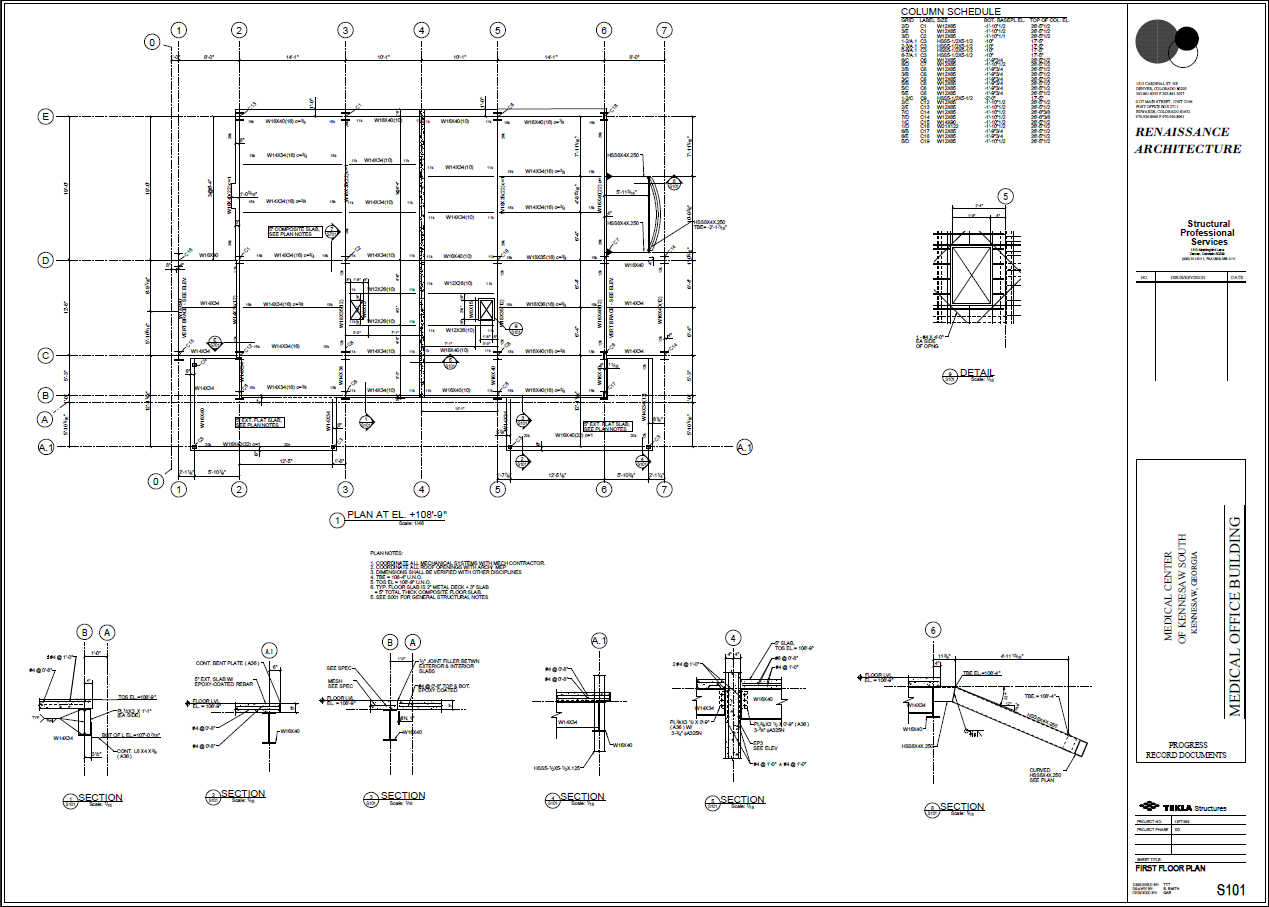

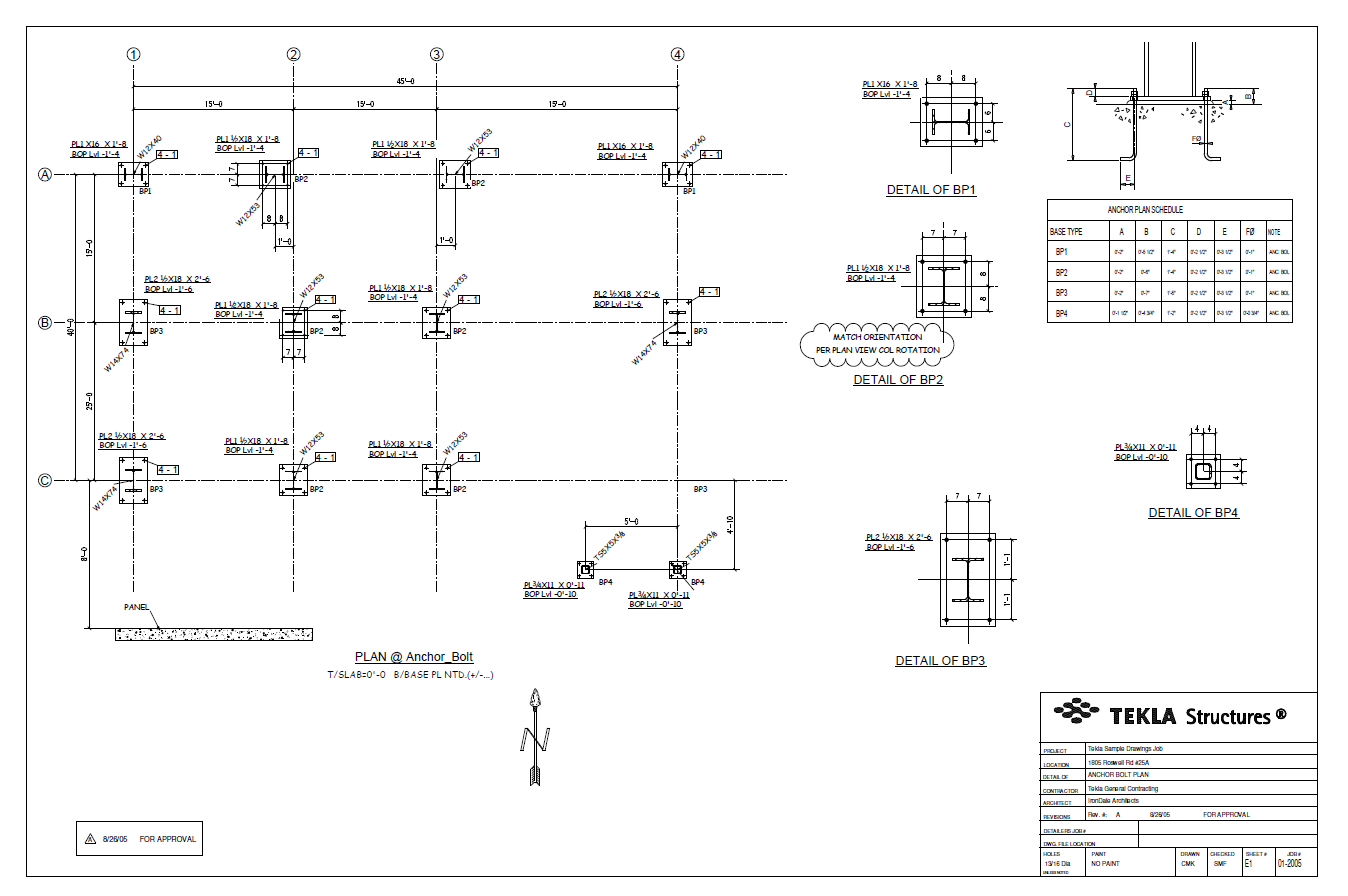

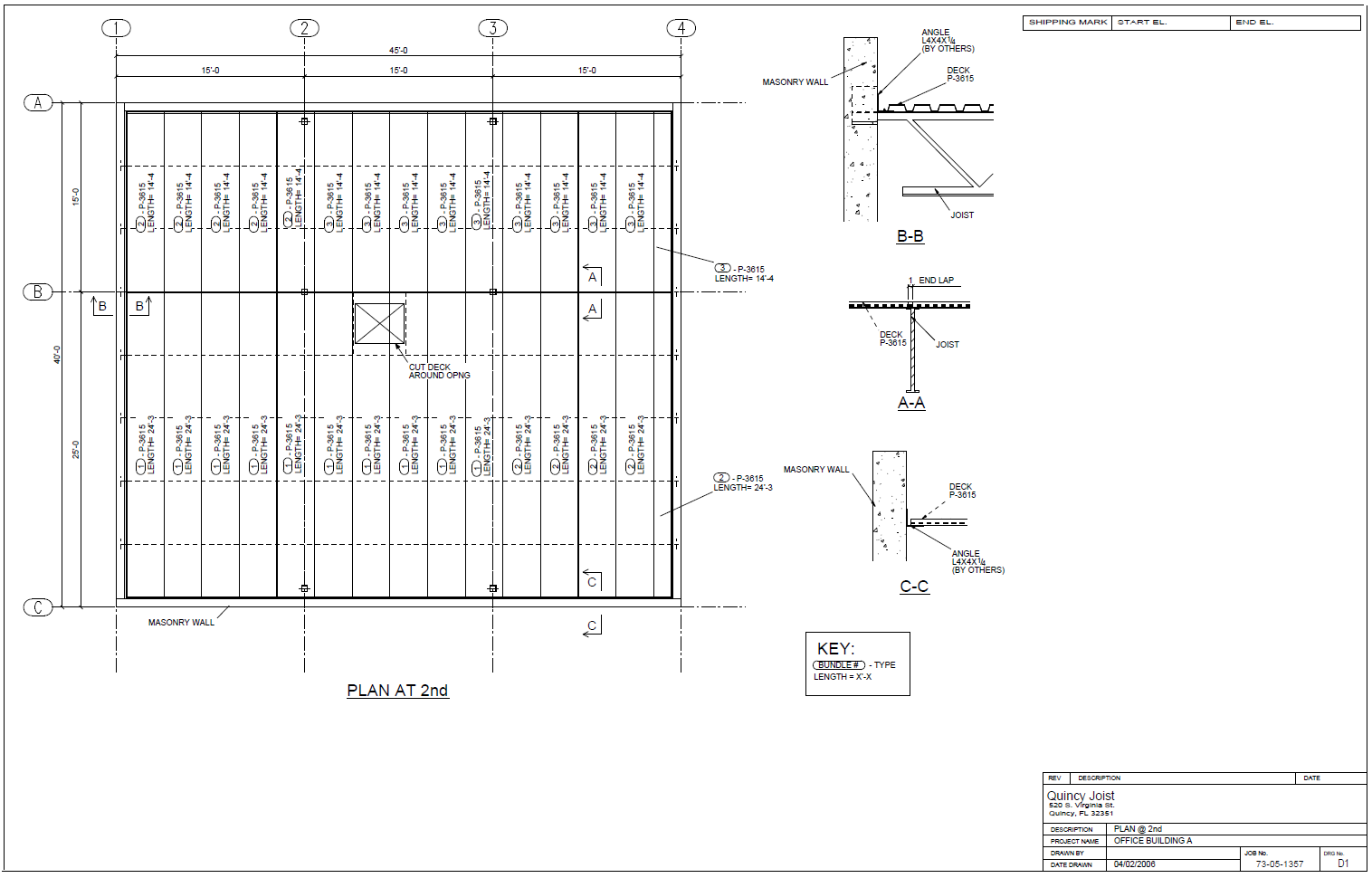

기본도면 예

기본도면(GA 도면)은 프로젝트의 기본 구조 요소들을 이해하는 데 필요한 정보를 기록하는 계약 문서입니다. 기본도면은 BIM 워크플로우의 하나 이상의 모델 뷰에서 연관된 예약들과 함께 프로젝트 제목 시트에 생성됩니다. 이것은 컨설팅 구조 엔지니어들이 설계, 비용 및 건설팀과 함께 다른 법률팀이나 공공기관에 구조에 대해 충분히 전달하기 위해 사용되는 가장 일반적인 도면 형태입니다.

기본도면은 모델을 가장 적절한 방향에서 표시합니다. 예를 들어, 평면도에서는 건물이나 바닥의 상단에서 지면을 향해 바라봅니다. 입면도에서는 건물 측면 중 하나에서 바라봅니다(예: 그리드선을 따라). 기본도면에는 복잡한 영역이나 세부 사항에 대한 확대 뷰와 승인 과정과 설치 과정에 도움이 되는 기타 추가 정보가 포함되기도 합니다.

필요 시 기본도면 생성
