作図モードの概要

図面を開くと、Tekla Structures で作図モードが起動されます。

モデリングモードのリボン、ファイルメニュー、サイドパネル、選択スイッチ、スナップスイッチが、図面モードのものに置き換えられます。モデルビューは背景の画面上に残ります。図面を閉じると、自動的にモデリングモードに戻ります。
コンテキストツールバーとコンテキストメニューには、図面および図面オブジェクトに固有のコマンドとコントロールが含まれており、選択した図面の内容によって異なります。
クイック起動には、図面固有のコマンドが含まれており、このコマンドを使用して、コマンド、ダイアログ、およびツールバーを検索できます。コマンドの名前 (「寸法」など) を入力し、表示リストの寸法コマンドの名前をクリックすることによりコマンドを起動します。

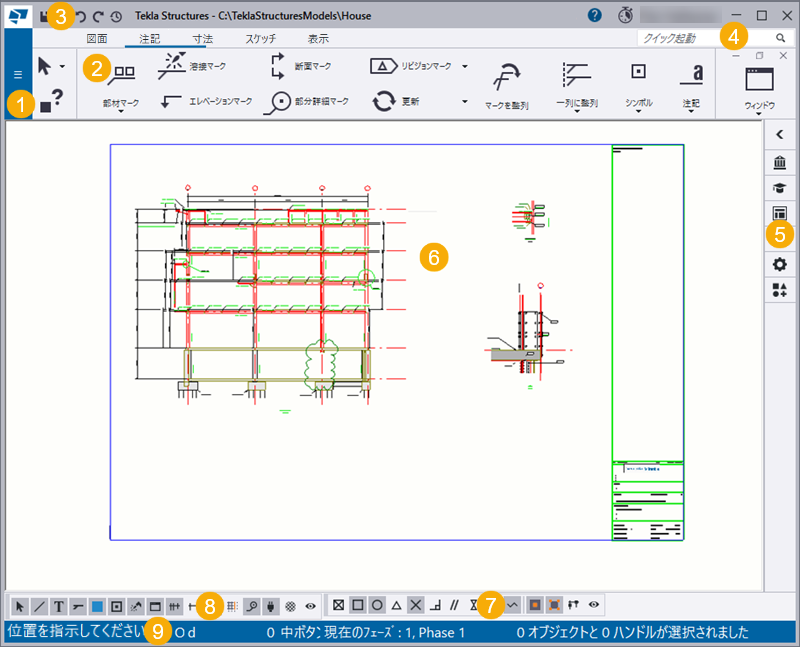

次の図は、図面モードでのコントロールの位置を示しています。

(1) [ファイル] メニューには、図面モードで使用できるコマンドと基本設定が表示されます。

(2) 作図モードのリボンとタブの大部分は、作図モードでのみ使用できるコマンドです。モデリングモードと共通のコマンドもあります。リボンでコマンドをクリックすると、関連するヘルプが [インストラクター] サイドパネル (5) に開きます。

(3) デフォルトでは、クイックアクセスツールバーには [保存する]、[元に戻す]、[やり直し]、および [元に戻すの履歴] ボタンがあります。必要に応じて、[クイックアクセスツールバー] をカスタマイズできます。

(4) 図面関連コマンドを検索するには、クイック起動を使用します。

(5) サイドパネルを使用して、[2Dライブラリ]、インストラクターサイドパネル、または [図面内容管理] を開いたり、通知の表示および通知設定の調整、Online Services へのアクセス、オブジェクトプロパティの表示と変更、モデルビューの管理、[アプリケーションとコンポーネント] カタログの起動、Trimble Assistant for Tekla へのアクセスを行うことができます。

(6) これが Tekla Structures 図面です。

(7) スナップスイッチを使用して、スナップおよび選択できる点を制御します。

(8) 選択スイッチを使用して、選択可能なオブジェクトの数を減らすことができます。 [選択フィルターの設定] ボタンをクリックして、新しい選択フィルターを作成します。

(9) ステータスバーには、他のメッセージと共に、続行する手順が表示されます。
