カラーパレットには、次のいずれかの方法でアクセスできます。

• 作図モードで、[ファイル] メニューの [エディタ > カラー パレット エディタ] をクリックします。ここでは、カスタムカラーを編集および追加できます。

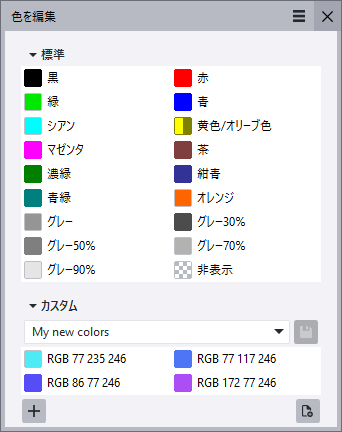

  表示モードを切り替えるには、/ ボタンをクリックします。



• 図面オブジェクトのプロパティ パネルで次の操作を行います。カラー設定ボックスをクリックします。ここでは、利用可能なパレットから色を選択できます。カスタム色編集モードにアクセスするには、上部の カラー パレット エディタ ボタンをクリックします。



• 図面オブジェクトの図面または図面ビュー レベルのダイアログで、次の操作を行います。色設定の横にある選択 ボタンをクリックします。ここでは、利用可能なパレットから色を選択できます。カスタム色編集モードにアクセスするには、上部の カラー パレット エディタ ボタンをクリックします。



• 描画オブジェクトのコンテキスト ツールバー内。ここでは、利用可能なパレットから色を選択できます。カスタム色編集モードにアクセスするには、上部の カラー パレット エディタ ボタンをクリックします。



• 図面の印刷 ダイアログの ラインプロパティ タブで、 をクリックします。カラー パレットは、出力カラー オプションとして [カスタム] を選択した場合にも表示されます。ここでは、利用可能なパレットから色を選択できます。カラー編集モードにアクセスするには、上部の 色を編集 ボタンをクリックします。

  詳細については、「PDF、プロッタ、またはプリンタへの印刷」を参照してください。

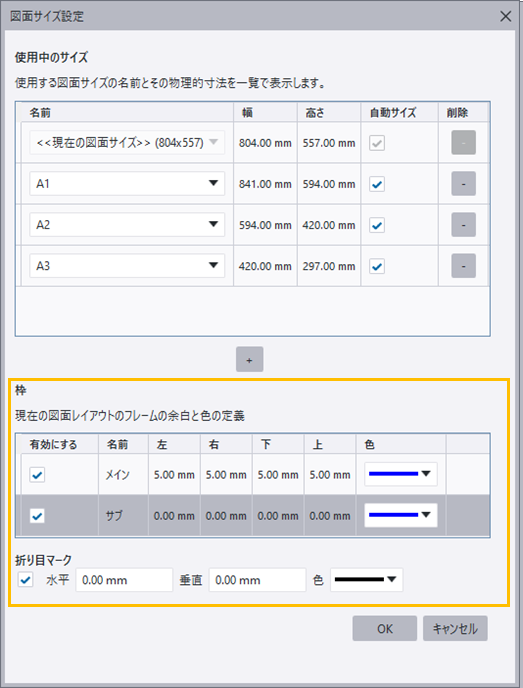

• 角処理 (面取り) のデフォルトのライン設定:[ファイル] メニューの [設定 > オプション > 図面オブジェクト] をクリックして、角処理 (面取り) の ラインの色 設定の横にある選択 ボタンをクリックします。ここでは、利用可能なパレットから色を選択できます。カスタム色編集モードにアクセスするには、上部の カラー パレット エディタ ボタンをクリックします。

  詳細については、「図面での角処理 (面取り) の表示」を参照してください。

• [パターンラインプロパティ] 内: [図面] リボンで、Shift キーを押しながら ライン > パターンライン をクリックします。色設定の横にある選択 ボタンをクリックします。ここでは、利用可能なパレットから色を選択できます。カスタム色編集モードにアクセスするには、上部の カラー パレット エディタ ボタンをクリックします。

  [パターンラインエディタ] では、カスタム カラーは使用できません。

  詳しくは、「図面でのパターン ラインの作成および追加」をご覧ください。

• テンプレート エディタのテンプレートで、次の操作を行います。形状オブジェクトまたはテキスト オブジェクトをダブルクリックしてオブジェクト プロパティを表示し、色を変更します。ここで色を選択して追加できます。



  形状オブジェクトやテキスト オブジェクトの色の変更の詳細については、「テンプレートエディタでのテーブルの編集」を参照してください。

1. 作図モードで、[ファイル] メニューの [エディタ > カラー パレット エディタ] をクリックします。
2. 編集モードで、 新しいカスタムカラーを追加 ボタンをクリックします。
3. 表示された [色の追加] ダイアログで、左側のカラー スライダーで目的の色に移動し、カラー ピッカーでカラー領域内の目的の色合いを選択します。

   あるいは、正確な RGB 値または HEX 値を入力します。

4. 色の名前を入力します。

   カラーパレットで色を選択すると、色の名前が表示されます。名前はオプションであり、省略することもできます。

5. [OK] をクリックします。

Tekla Structures で、カラーパレット ダイアログの [カスタム] セクションに色が追加されます。同じ方法ですべての色を追加します。追加しようとした色が標準色またはカスタム色として既に存在する場合、既存の色が選択され、新しい色は追加されません。完了したら、追加した色をパレットに保存し、それらが保持されていることを確認します。詳細については、以下の「追加したカスタムカラーをパレットに保存する」セクションを参照してください。

パレットの カスタム セクションに追加したカスタム色を保存するには、次の操作を行います。

1. カラー パレット編集モードで、[カスタム] ボックスにカラー パレット ファイルの名前を入力します。
2. [保存する] をクリックします。

カラー パレット ファイルは、現在のモデル フォルダの下の \attributes フォルダに *.ColorPalette.xml ファイルとして保存されます。カラーパレットファイルは必要な数だけ保存でき、ファーム フォルダやプロジェクト フォルダにも置いて共有することができます。

保存されたカラー パレットは、すべての図面プロパティ レベルのすべてのタイプの図面オブジェクト、印刷、およびテンプレート エディタのテンプレートで使用できます。

図面オブジェクトで使用するカスタム色は図面データベースに保存されます。図面、ビュー、またはオブジェクトレベル設定ファイルで使用するカスタム色は設定ファイルに保存されます。そのため、図面オブジェクトで現在使用されているカスタム色をカラー パレットから削除しても、図面や保存されたカラー パレット ファイルには影響を及ぼしません。

カラーパレットを作成すると、最初にパレット ファイルを作成し、その後色を追加することができます。

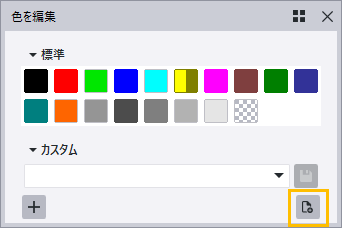

1. カラー編集モードで、 新しいカラーパレットファイルを作成する ボタンをクリックします。



   このボタンをクリックすると、カラーリストからすべてのカスタムカラーが削除され、カラー パレット ファイル名が消去されるため、新しいパレットを最初から作成することができます。

   カラーリストが誤って空にならないように、カラーパレットダイアログに未保存の変更がある場合、このボタンは無効になります。

2. [カスタム] ボックスにカラー パレット ファイルの名前を入力します。
3. 新しいカスタムカラーを追加 ボタンをクリックします。
4. 表示された [色の追加] ダイアログで、左側のカラー スライダーで目的の色に移動し、カラー ピッカーでカラー領域内の目的の色合いを選択します。

   あるいは、正確な RGB 値または HEX 値を入力します。

5. 色の名前を入力します。

   カラーパレットで色を選択すると、色の名前が表示されます。名前はオプションであり、省略することもできます。

6. [OK] をクリックします。
7. 同じ方法で他の色を追加します。
8. [保存する] をクリックします。

パレットで色を編集したり、不要な色を削除したりできます。

• 作図モードで、[ファイル] メニューの [エディタ > カラー パレット エディタ] をクリックします。
• 色を削除するには、カラー パレットを開き、パレット内の色をクリックしてキーボードの Delete キーを押すか、色を右クリックして [削除] を選択します。
• 色を編集するには、パレット内の色を右クリックして [編集] を選択します。

パレットが変更されている場合、パレット名にはアスタリスク (*) が付き、名前は斜体で表示されます (例: My Colors*)。終了したら、[保存する] をクリックします。

もう必要のないカラーパレットをたくさん作成した可能性があります。不要なカスタムカラーパレットは、ファイルエクスプローラーから削除できます。

1. エクスプローラーを開きます。
2. 現在のモデル フォルダーの下にある \attributes フォルダーで、削除するカスタム カラー パレット ファイル <custom palette name>.ColorPalette.xml を探します。
3. カラー パレット ファイルを選択し、Delete キーを押します。

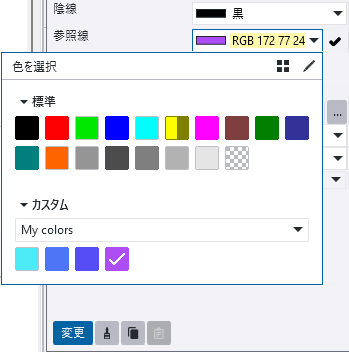

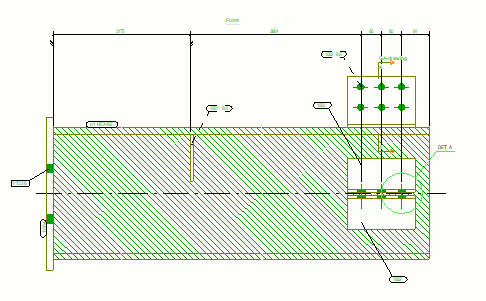

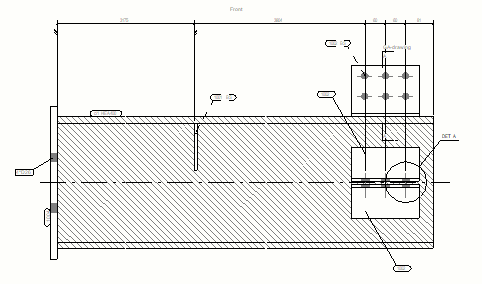

1. 図面オブジェクトのプロパティ パネルで色設定をクリックするか、図面オブジェクトのプロパティ ダイアログの 選択ボタンをクリックします。

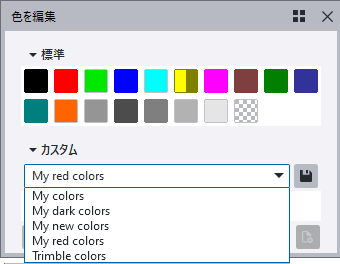

2. 保存されているカラー パレットを カスタム リストから選択します。
3. パレット内のカスタム色をクリックします。



4. 最後に、プロパティで [変更] をクリックして変更を適用します。
