Cantonera alero (102)

Cantonera alero (102) crea una unión entre una columna y un dintel en el alero de un marco de portal.

Objetos creados

Placa unión
Rigidizador de compresión
Rigidizador Morris
Rigidizadores de nervio
Placa capitel
Placa cantonera vertical
Placa cantonera horizontal
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Unión entre una columna y un dintel.

Limitaciones

Las almas de dintel deben estar en el mismo plano vertical.

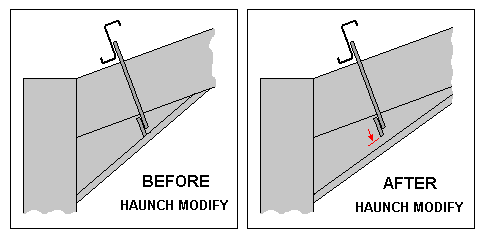

Si aplica un tornapunta en la cantonera y después modifica el perfil de la cantonera, la posición del tornapunta no se volverá a calcular. En esta situación, también tendrá que modificar el componente de solape laminado en frío o suplemento utilizado para crear los tornapuntas. La siguiente imagen muestra un ejemplo de esta situación.

Orden de selección

Seleccione la parte principal.
Seleccione la parte secundaria.

La unión se crea automáticamente al seleccionar la parte secundaria.

Clave de identificación de parte


	Descripción
1	Placa unión
2	Placa cantonera
3	Rigidizador de nervio
4	Rigidizador Morris
5	Rigidizador de compresión

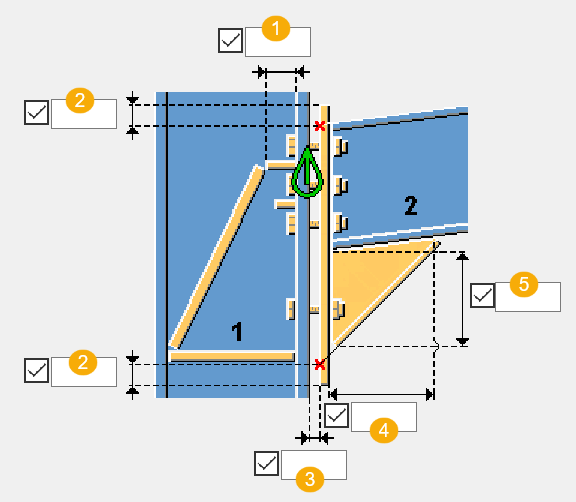

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

Dimensiones


	Descripción
1	Distancia horizontal al extremo superior del rigidizador Morris para permitir el acceso a los tornillos de la placa de unión. El valor por defecto es `75 mm`.
2	Distancia al borde superior de la placa de unión por encima de la intersección entre el ala superior del dintel y la columna. Distancia al borde inferior de la placa de unión por debajo de la intersección del ala de la placa cantonera y la columna.
3	Distancia del borde de la placa de unión desde el ala de la columna.
4	Dimensión horizontal de la placa cantonera desde la placa de unión.
5	Dimensión vertical de la placa cantonera desde el ala del dintel.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción	Por defecto
Placa de unión	Espesor y altura de la placa de unión.	El espesor por defecto de la placa de unión se basa en la profundidad de sección de los dinteles. Para profundidades de dintel < 400, el espesor es de 20 mm y para profundidades < 700, el espesor es de 25 mm; de lo contrario, el espesor es de 30 mm. La altura por defecto se determina a partir de la profundidad de cantonera.
Rigidizador Comp.	Espesor y ancho del rigidizador de compresión.	El espesor por defecto del rigidizador de compresión se basa en la profundidad de sección de los dinteles. Para profundidades de dintel < 400, el espesor es de 20 mm y para profundidades < 700, el espesor por defecto es de 25 mm; de lo contrario, el espesor es de 30 mm. El ancho por defecto depende del espesor del ala de la columna.
Rigidizador Morris	Espesor y ancho del rigidizador Morris.	Espesor: 10 mm El ancho por defecto depende del espesor del ala de la columna.
Rigidizadores de nervio	Espesor, anchura y altura del rigidizador de nervio.	Espesor: 10 mm El ancho por defecto de los rigidizadores de nervio se determina a partir del ancho del ala de la columna. La longitud por defecto de los rigidizadores de nervio es el ancho del rigidizador de nervio.
Placa capitel	Espesor, ancho y altura de la placa capitel. Para crear la placa de capitel, seleccione la opción de creación de placa de capitel completa o parcial en la pestaña Parámetros.	Espesor: 10 mm El ancho se determina a partir del ancho del ala de la columna. La soldadura 8 se utiliza tanto para la placa de capitel como para el rigidizador Morris si se crean ambos.
Pl. cantonera vert.	Espesor de la placa cantonera vertical.
Pl. canton. horiz.	Espesor y ancho de la placa cantonera horizontal.
Perfil Cantonera	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir la longitud de la cantonera, el número de rigidizadores de nervio, los chaflanes de la placa cantonera, la creación de la placa capitel y la adaptación de la columna.

Longitud de cantonera y rigidizadores de nervio


Opción	Descripción
Longitud cantonera	Distancia horizontal desde la línea central de la columna hasta la intersección entre el ala de cantonera y el ala inferior del dintel.
Número de rigidizadores de nervio	Define el número de rigidizadores de nervio. Los rigidizadores de nervio se colocan entre cada par de tornillos que unen el dintel a la columna. El número de rigidizadores de nervio podría reducirse si es imposible colocarlos todos con el patrón de tornillos actual.

Dimensiones


	Descripción
1	Distancia por encima de la intersección entre la parte superior del ala del dintel y la columna si la opción Adaptación columna arriba está establecida en ángulo recto. Por defecto, la columna está alineada con la parte superior de la placa de unión.
2	Distancia vertical desde la intersección entre el dintel y la línea central de la columna hasta la parte inferior del ala de la placa cantonera.
3	Dimensión de corte horizontal de la placa cantonera.

Dimensiones de chaflán de rigidizador


	Descripción
1	Defina la dimensión horizontal y vertical del chaflán para crear el chaflán. Por defecto no se crea un chaflán.

Creación de placa capitel

Seleccione si se crea o no la placa capitel y defina la distancia al borde entre la cara exterior de la columna y la placa capitel.


Opción	Descripción
	Por defecto No se crea la placa capitel. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea la placa capitel.
	Se crea la placa capitel completa en toda la columna. Defina las distancias al borde desde ambos lados de la placa capitel al borde de la columna. Si es necesario, puede modificar la longitud de la placa en la pestaña Partes utilizando el ajuste de altura.
	Se crea la placa capitel parcial desde el centro de la columna. Define la distancia al borde de la columna. Si es necesario, puede modificar la longitud de la placa en la pestaña Partes utilizando el ajuste de altura.

Adaptación columna arriba


Opción	Descripción
	Por defecto La parte superior de la columna no se adapta. Si se crea una placa capitel, se coloca en el nivel superior existente de la columna. Auto ValoresPorDefecto puede cambiar esta opción.
	La parte superior de la columna no se adapta. Si se crea una placa capitel, se coloca en el nivel superior existente de la columna.
	Sesgado La parte superior de la columna se alinea con el ala superior del dintel. Si se crea una placa capitel, la parte superior de la placa capitel se alinea con el ala superior del dintel.
	Cuadrado Defina la extensión o corte del nivel superior de la columna por encima de la intersección entre la parte superior del ala del dintel y la columna.

Pestaña Vertic/dintel

Utilice la pestaña Vertic/dintel para definir la disposición vertical de los tornillos a través de la placa de unión, colocados hacia abajo desde la parte superior del dintel.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Dimensión para la posición horizontal del grupo de tornillos.
3	Seleccione cómo medir las dimensiones para la posición horizontal del grupo de tornillos. Izquierdo: desde el borde izquierdo de la parte secundaria al tornillo situado más a la izquierda. Mitad: desde la línea central de la parte secundaria hasta la línea central de los tornillos. Derecho: desde el borde derecho de la parte secundaria al tornillo situado más a la derecha.
4	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
5	Número de tornillos.
6	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Vertic/cantonera

Utilice la pestaña Vertic/cantonera para definir la disposición vertical de los tornillos a través de la placa de unión, colocados hacia arriba desde la parte inferior de la cantonera.

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Seleccione cómo medir las dimensiones para la posición vertical del grupo de tornillos. Arriba: desde el borde superior de la parte secundaria al tornillo situado más arriba. Mitad: desde la línea central de los tornillos a la línea central de la parte secundaria. Abajo: desde el borde inferior de la parte secundaria al tornillo situado más abajo.
3	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
4	Número de tornillos.
5	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

pestaña General

Haga clic en el siguiente enlace para obtener más información:

Pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
