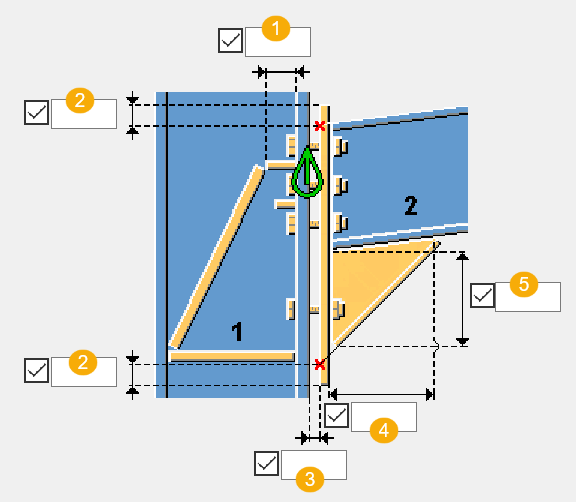

1

모리스 스티프너의 상단 단부까지 수평 거리. 이를 통해 엔드 플레이트의 볼트에 접근 가능.

기본값은 75 mm입니다.

2

래프터의 상단 플랜지와 기둥 간 교차점 위쪽의 엔드 플레이트 상단 가장자리 거리.

헌치 플레이트 플랜지와 기둥 간 교차점 아래쪽의 엔드 플레이트 하단 가장자리 거리.

3

기둥 플랜지부터 엔드 플레이트 가장자리 거리.

4

엔드 플레이트부터 헌치 플레이트의 수평 치수

5

래프터 플랜지부터 헌치 플레이트의 수직 치수

엔드 플레이트

엔드 플레이트의 두께 및 높이.

엔드 플레이트의 기본 두께는 래프터의 단면 깊이를 기준으로 합니다. 래프터 깊이가 400 미만인 경우 두께는 20mm이고 래프터 깊이가 700 미만인 경우 두께는 25mm이며, 그 밖의 경우 두께는 30mm입니다.

기본 높이는 헌치 깊이에 따라 결정됩니다.

압축 스티프너

압축 스티프너의 두께 및 너비.

압축 스티프너의 기본 두께는 래프터의 단면 깊이를 기준으로 합니다. 래프터 깊이가 400 미만인 경우 두께는 20mm이고 래프터 깊이가 700 미만인 경우 기본 두께는 25mm이며, 그 밖의 경우 두께는 30mm입니다.

기본 너비는 기둥의 플랜지 두께에 따라 달라집니다.

모리스 스티프너

모리스 스티프너의 두께, 너비 및 높이.

두께: 10mm

기본 너비는 기둥의 플랜지 두께에 따라 달라집니다.

리브 스티프너

리브 스티프너의 두께, 너비 및 높이.

두께: 10mm

리브 스티프너의 기본 너비는 기둥의 플랜지 너비에 따라 결정됩니다.

리브 스티프너의 기본 길이는 리브 스티프너 너비입니다.

캡 플레이트

캡 플레이트의 두께, 너비 및 높이

캡 플레이트를 생성하려면 매개변수 탭에서 전체 또는 부분 캡 플레이트 생성 옵션을 선택하십시오.

두께: 10mm

너비는 기둥의 플랜지 너비에 따라 결정됩니다.

캡 플레이트와 모리스 스티프너가 모두 생성된 경우 이 두 가지 모두에 용접 8이 사용됩니다.

수직 헌치 플레이트

수직 헌치 플레이트의 두께.

수평 헌치 플레이트

수평 헌치 플레이트의 두께 및 너비.

헌치 프로파일

프로파일 카탈로그에서 프로파일을 선택합니다.

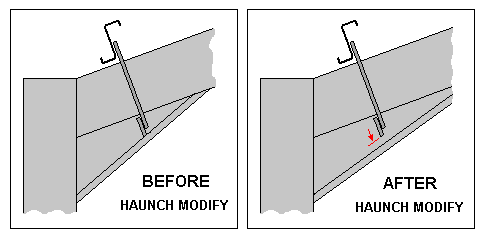

헌치 길이

기둥 중심선에서 헌치 플랜지와 래프터 하단 플랜지 사이의 교차점까지의 수평 거리.

리브 스티프너 수

리브 스티프너의 개수를 정의합니다.

리브 스티프너는 서까래를 기둥에 연결하는 각 볼트 쌍 사이에 배치됩니다.

현재 볼트 패턴으로는 리브 스티프너를 모두 배치할 수 없는 경우 리브 스티프너의 수가 줄어들 수 있습니다.

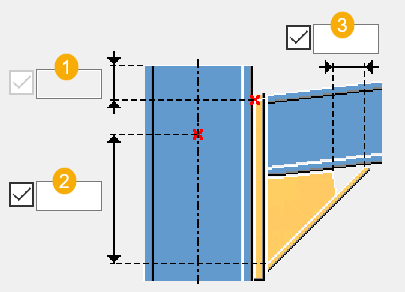

1

기둥 상단 맞춤 설정이 직각으로 설정된 경우 래프터의 플랜지 상단과 기둥 간 교차점 위쪽의 거리.

기본적으로 기둥은 엔드 플레이트의 상단에 정렬됩니다.

2

래프터와 기둥 중심선 사이의 교차점에서 헌치 플레이트 플랜지 하단까지의 수직 거리.

3

헌치 플레이트의 수평 절단 치수

1

수평 및 수직 모따기 치수를 정의하여 모따기를 생성합니다.

기본적으로 모따기는 생성되지 않습니다.

기본값

캡 플레이트가 생성되지 않습니다.

이 옵션은 오토디폴트 변경할 수 있습니다.

캡 플레이트가 생성되지 않습니다.

전체 캡 플레이트가 기둥을 가로질러 생성됩니다.

캡 플레이트의 양쪽 측면부터 기둥 가장자리까지의 가장자리 거리를 정의합니다.

필요한 경우, 높이 설정을 사용하여 부재 탭에서 플레이트의 길이를 수정할 수 있습니다.

부분 캡 플레이트는 기둥 중심에서 생성됩니다.

기둥 가장자리까지의 거리를 정의합니다.

필요한 경우, 높이 설정을 사용하여 부재 탭에서 플레이트의 길이를 수정할 수 있습니다.

기본값

기둥 상단이 핏되지 않습니다.

캡 플레이트가 생성되면 기둥의 기존 최상위 레벨에 배치됩니다.

이 옵션은 오토디폴트 변경할 수 있습니다.

기둥 상단이 핏되지 않습니다.

캡 플레이트가 생성되면 기둥의 기존 최상위 레벨에 배치됩니다.

베벨

기둥 상단이 래프터 상단 플랜지와 정렬됩니다.

캡 플레이트가 생성되면 캡 플레이트 상단이 래프터 상단 플랜지와 정렬됩니다.

정사각형

래프터의 플랜지 상단과 기둥 간 교차점 위쪽 컷 또는 기둥 최상위 레벨 연장을 정의합니다.

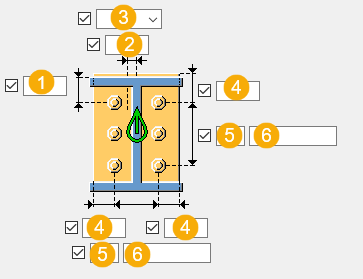

1

수직 볼트 그룹 위치에 대한 치수.

2

수평 볼트 그룹 위치에 대한 치수.

3

수평 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

• 왼쪽: 보조 부재의 왼쪽 가장자리에서 가장 왼쪽 볼트까지



• 중간: 보조 부재의 중심선에서 볼트의 중심선까지



• 오른쪽: 보조 부재의 오른쪽 가장자리에서 가장 오른쪽 볼트까지



4

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

5

볼트 개수

6

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.

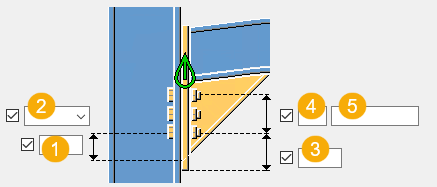

1

수직 볼트 그룹 위치에 대한 치수.

2

수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.

• 상부: 보조 부재의 상부 가장자리에서 최상부 볼트까지



• 중간: 볼트 중심선에서 보조 부재 중심선까지



• 하부: 보조 부재의 하부 가장자리에서 최하부 볼트까지



3

볼트 가장자리 거리

가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.

4

볼트 개수

5

볼트 간격.

스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.
