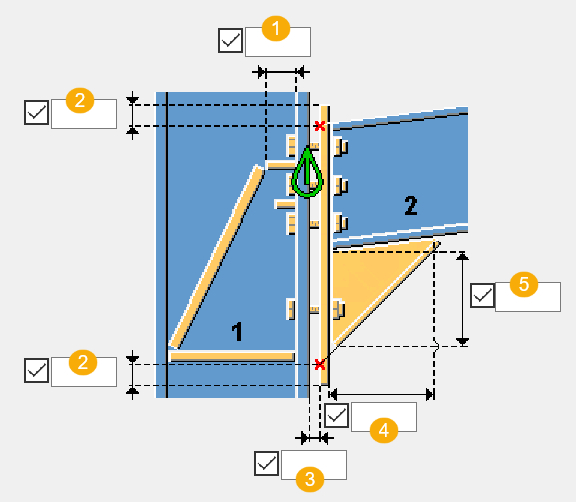

1

到 Morris 加劲肋顶端的水平距离，用于接触端板中的螺栓。

默认值为 75 mm。

2

端板上边缘距椽子上翼缘与柱子相交处的距离。

腋板翼缘与柱相交点下方的端板底边距离。

3

端板边缘距柱翼缘的距离。

4

腋板距端板的水平尺寸。

5

腋板与椽子翼缘的垂直尺寸。

端板

端板的厚度和高度。

端板的默认厚度取决于椽子的截面深度。当椽子深度小于 400 时，厚度为 20 mm，当椽子深度小于 700 时，厚度为 25 mm，其他情况下厚度为 30 mm。

默认高度由腋深决定。

压缩加劲肋

压缩加劲肋的厚度和宽度。

压缩加劲肋的默认厚度取决于椽子的截面深度。当椽子深度小于 400 时，厚度为 20 毫米，当椽子深度小于 700 时，默认厚度为 25 毫米，否则厚度为 30 毫米。

默认宽度取决于柱的翼缘厚度。

Morris 加劲肋

Morris 加劲肋的厚度和宽度。

厚度：10 mm

默认宽度取决于柱的翼缘厚度。

肋板加劲肋

加强肋的厚度、宽度和高度。

厚度：10 mm

肋板加劲肋的默认宽度由柱的翼缘宽度决定。

肋板加劲肋的默认长度与它的宽度相等。

顶板

顶板的厚度、宽度和高度。

要创建盖板，请在 参数 选项卡上选择完整或部分盖板创建选项。

厚度：10 mm

宽度由柱的翼缘宽度决定。

如果同时创建顶板和 Morris 加劲肋，则都使用焊缝 8。

垂直腋板

垂直腋板的厚度。

水平腋板

水平腋板的厚度和宽度。

腋截面

从型材目录中选择一个型材。

腋长

从柱的中心线到腋翼缘与椽子底部翼缘交叉点之间的水平距离。

肋板加劲肋数量

定义肋板加劲肋的数量。

每对将椽子连接到柱的螺栓之间都放置了肋板加劲肋。

如果无法按照当前螺栓模式放置所有肋板加劲肋，可以减少肋板加劲肋的数量。

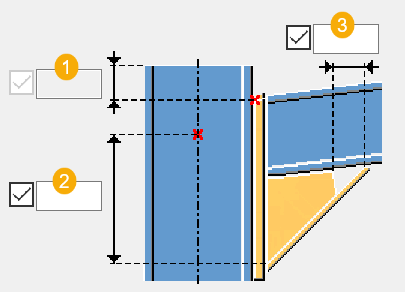

1

当接合柱顶设置为正方形时，椽子翼缘顶部与柱的交叉点上方的距离。

默认情况下，柱子与端板顶部对齐。

2

椽子与柱中心线交点至腋板翼缘底部的垂直距离。

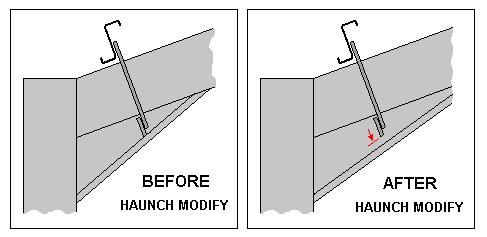

3

腋板的水平切割尺寸。

1

定义切角的水平和垂直尺寸，以创建切角。

默认情况下，未创建切角。

默认值

未创建盖板。

自动默认值可更改此选项。

未创建盖板。

跨整个柱子创建全顶板。

定义顶板两侧到柱边缘的边缘距离。

如果需要，您可以使用高度设置在 零件 选项卡上修改板的长度。

以柱中心为起点创建部分顶板。

定义到柱边缘的距离。

如果需要，您可以使用高度设置在 零件 选项卡上修改板的长度。

默认值

未接合柱顶。

如果创建了盖板，则将其放置到柱子的现有顶层。

自动默认值可更改此选项。

未接合柱顶。

如果创建了盖板，则将其放置到柱子的现有顶层。

斜角

柱顶与椽子上翼缘对齐。

如果创建顶板，则顶板顶部与椽子上翼缘对齐。

方形

定义在椽子翼缘顶部和柱之间的交叉点上方的柱顶延伸或切割。

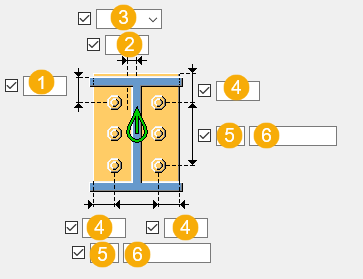

1

垂直螺栓组位置的尺寸。

2

水平螺栓组位置的尺寸。

3

选择水平螺栓组位置的尺寸测量方式。

• 左侧：从次零件的左边缘到最左边的螺栓。



• 中间：从次零件的中心线到螺栓的中心线。



• 右侧：从次零件的右边缘到最右边的螺栓。



4

螺栓边距。

边距指螺栓中心到零件边缘的距离。

5

螺栓的数量。

6

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

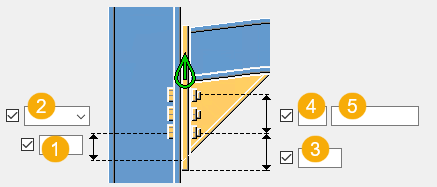

1

垂直螺栓组位置的尺寸。

2

选择垂直螺栓组位置的尺寸测量方式。

• 顶部：从次零件的上边缘到最上方的螺栓。



• 中间：从螺栓的中心线到次零件的中心线。



• 下面：从次零件的下边缘到最下方的螺栓。



3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

螺栓的数量。

5

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
