Cantonera cumbrera (106)

Cantonera cumbrera (106) conecta dos dinteles en la cumbrera de un pórtico. El componente también se puede utilizar en otras situaciones similares.

Objetos creados

Placas de unión
Placas cantoneras
Tornillos
Soldaduras

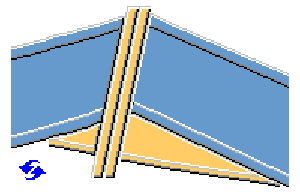

Usar para


Situación	Descripción
	Dinteles conectados con dos placas de unión. Se crean placas cantoneras.

Limitaciones

Ambos dinteles deben ser secciones en I con el mismo perfil.
Las almas de los dinteles deben estar en el mismo plano vertical.
Las placas cantoneras se crean con una profundidad de diseño común.

Orden de selección

Seleccione la parte principal.
Seleccione la parte secundaria.

La unión se crea automáticamente al seleccionar la parte secundaria.

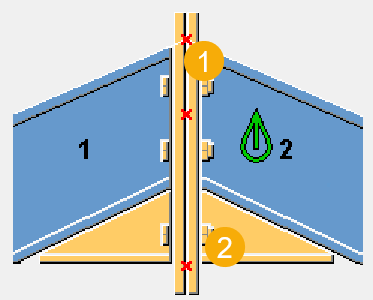

Clave de identificación de parte


	Descripción
1	Placa unión
2	Placa cantonera

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones de la unión.

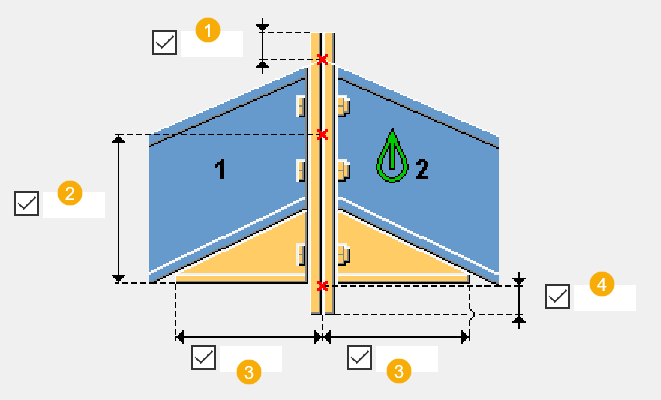

Dimensiones


	Descripción
1	Dimensión de placa de unión encima de la intersección entre las alas superiores del dintel
2	Profundidad diseño cantonera Distancia vertical desde la intersección entre la línea central del dintel principal y la línea vertical entre las placas de unión, hasta la intersección de las alas inferiores de la placa cantonera en la misma línea vertical.
3	Dimensión horizontal desde el borde de la placa cantonera hasta la línea vertical entre las placas de unión
4	Dimensión mínima de la placa de unión bajo la intersección entre las alas cantonera La dimensión real puede ser mayor para redondear la longitud de las placas de unión.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las partes.

Partes


Opción	Descripción
Placa de unión	Espesor, ancho y altura de la placa de unión
'Alma' cantonera	Espesor y ancho de cantonera
'Ala' cantonera	Espesor y ancho de cantonera
Perfil Cantonera	Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir la posición de las placas de unión.

Posición de la placa de unión


Opción	Descripción
	Por defecto Las placas de unión dividen en dos el ángulo entre los dos dinteles. Las placas cantonera se colocan en el mismo ángulo que las placas de unión. Auto ValoresPorDefecto puede cambiar esta opción.
	Las placas de unión se colocan verticalmente.
	Las placas de unión dividen en dos el ángulo entre los dos dinteles.

pestaña Tornillos

Utilice la pestaña Tornillos para definir las dimensiones del grupo de tornillos y las propiedades de los tornillos.

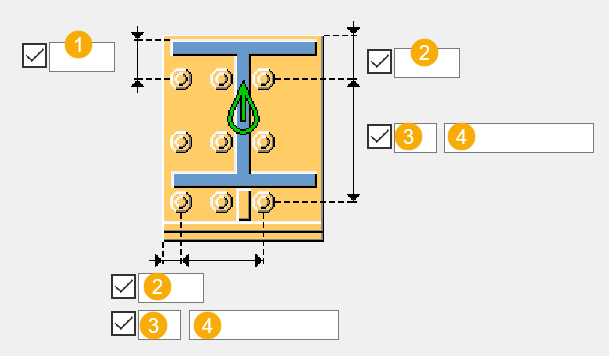

Dimensiones del grupo de tornillos


	Descripción
1	Dimensión para la posición vertical del grupo de tornillos.
2	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
3	Número de tornillos.
4	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Tresbolillo de tornillos


Opción	Descripción
	Por defecto Sin tresbolillo Auto ValoresPorDefecto puede cambiar esta opción.
	Sin tresbolillo
	Tipo de tresbolillo 1
	Tipo de tresbolillo 2
	Tipo de tresbolillo 3
	Tipo de tresbolillo 4

Pestaña Agujeros

Utilice la pestaña Agujeros para controlar los agujeros de galvanizado de las placas de unión.


Opción	Descripción
Estándar tornillo	Seleccione el estándar de tornillo.
Tipo tornillo	Seleccione el tipo de tornillo para definir la ubicación en la que deben añadirse los tornillos.
Leer datos de	Puede seleccionar utilizar el archivo de definición sinkholes.dat para especificar los valores por defecto de los desplazamientos horizontales y verticales, y los diámetros de los agujeros superior e inferior. El archivo se busca en el orden siguiente: carpeta de acero de sistema del entorno Common (..\Environments\common\system\Steel), carpeta del modelo, `XS_FIRM`, `XS_PROJECT` y `XS_SYSTEM`. También puede seleccionar la definición de los agujeros en el cuadro de diálogo del componente.

Número de agujeros

El centro de un grupo de agujeros es el punto central de la viga y el punto central de la cantonera, si hay una cantonera. Los grupos de agujeros se componen de 0, 1, 2 o 4 agujeros.


Opción	Descripción
	Por defecto Sin agujeros Auto ValoresPorDefecto puede cambiar esta opción.
	Sin agujeros
	1 agujero
	2 agujeros
	4 agujeros

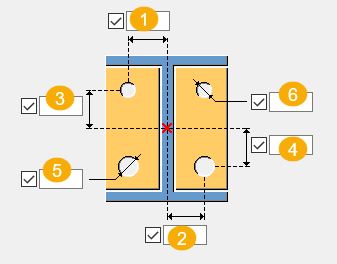

Posiciones de los agujeros



1	Distancia horizontal entre el centro de la placa de unión y el agujero superior.
2	Distancia horizontal entre el centro de la placa de unión y el agujero inferior.
3	Distancia vertical entre el centro de la placa de unión y el agujero superior.
4	Distancia vertical entre el centro de la placa de unión y el agujero inferior.
5	Diámetro del agujero inferior.
6	Diámetro del agujero superior.

pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

Pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestaña Diseño

Pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
