Вут стропила (102)
Вут стропила (102) формирует соединение между колонной и стропилом на карнизе портальной рамы.
Создаваемые объекты
-
Торцевая пластина
-
Сжатое ребро жесткости
-
Ребро жесткости Морриса
-
Ребра жесткости
-
Пластина-оголовок
-
Вертикальная пластина вута
-
Горизонтальная пластина вута
-
болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|
Соединение между колонной и стропилом |
Ограничения
-
Стенки стропила должны лежать в одной вертикальной плоскости.
-

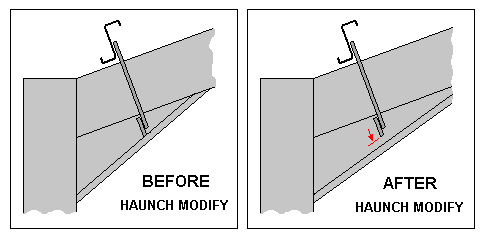

Если применить крепление к вуту, а затем изменить профиль вута, позиция крепления не будет пересчитана. В этом случае необходимо также внести изменения в холоднокатаный компонент с перехлестом или втулкой, который используется для создания крепления. На рисунке ниже показан пример этой ситуации.
Порядок выбора
-
Выберите главную деталь.
-
Выберите второстепенную деталь.
Соединение создается автоматически при выборе второстепенной детали.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Торцевая пластина |
|
2 |
Пластина вута |
|
3 |
Ребро жесткости |
|
4 |
Ребро жесткости Морриса |
|
5 |
Сжатое ребро жесткости |
Вкладка «Рисунок»
На вкладке Рисунок можно задать размеры соединения.

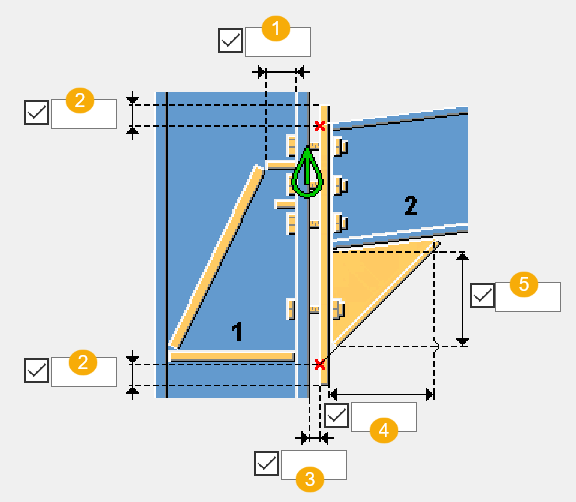

Размеры
| Описание | |
|---|---|
|
1 |
Горизонтальное расстояние до верхнего конца ребра жесткости Морриса для доступа к болтам в торцевой пластине. Значение по умолчанию — 75 mm. |
|
2 |
Расстояние от верхней кромки торцевой пластины до пересечения между верхней полкой стропила и колонной.
Расстояние до нижней кромки торцевой пластины под пересечением полки пластины вута и колонны.
|
|
3 |
Расстояние от полки колонны до кромки торцевой пластины. |
|
4 |
Горизонтальный размер пластины вута от торцевой пластины. |
|
5 |
Вертикальный размер пластины вута от полки стропила. |
Вкладка «Детали»
Вкладка Детали служит для определения свойств деталей.
Детали
| Формат | Описание | По умолчанию |
|---|---|---|
|
Торцевая пластина |
Толщина и высота торцевой пластины. |
Толщина по умолчанию для торцевой пластины определяется глубиной сечения стропил. Для стропил глубиной < 400 толщина составляет 20 мм, а глубиной < 700 — 25 мм. В других случаях толщина составляет 30 мм. Высота по умолчанию определяется исходя из глубины вута. |
|
Сжатое ребро жесткости |
Толщина и ширина сжатого ребра жесткости. |
Толщина по умолчанию для сжатого ребра жесткости зависит от глубины секции стропил. Для глубины стропила < 400 толщина — 20 мм, а для глубины < 700 — толщина по умолчанию составляет 25 мм; в противном случае толщина составляет 30 мм. Ширина по умолчанию зависит от толщины полки колонны. |
|
Ребро жесткости Морриса |
Толщина и ширина и ребра жесткости Морриса. |
Толщина: 10 мм Ширина по умолчанию зависит от толщины полки колонны. |
|
Ребра жесткости |
Толщина, ширина и высота ребра жесткости. |
Толщина: 10 мм
Ширина по умолчанию ребер жесткости определяется исходя из ширины полки колонны.
Длина ребер жесткости по умолчанию равна их ширине. |
|
Надкапительная пластина |
Толщина, ширина и высота пластины капители. Для создания надкапительной пластины выберите вариант создания полной или частичной надкапительной пластины на вкладке «Параметры ». |
Толщина: 10 мм
Ширина определяется исходя из ширины полки колонны.
Сварной шов 8 используется для пластины капители и ребра жесткости Морриса, если созданы оба эти элементы. |
|
Вертикальный вут 1 |
Толщина вертикальной пластины вута. |
|
|
Горизонтальный вут |
Толщина и ширина горизонтальной пластины вута. |
|
|
Профиль вута |
Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Вкладка Параметры служит для определения длины вута, количества ребер жесткости, фасок на пластинах вута, создания пластины капители и подгонки колонны.
Длина вута и ребра жесткости
| Формат | Описание |
|---|---|
|
Длина вута |
Расстояние по горизонтали от центральной линии колонны до пересечения между полкой вута и нижней полкой стропила. |
|
Количество ребер жесткости |
Определите количество ребер жесткости. Ребра жесткости размещаются между каждой парой болтов, которыми стропило крепится к колонне. Количество ребер жесткости может быть уменьшено, если нельзя разместить все их при использовании текущей схемы расположения болтов. |

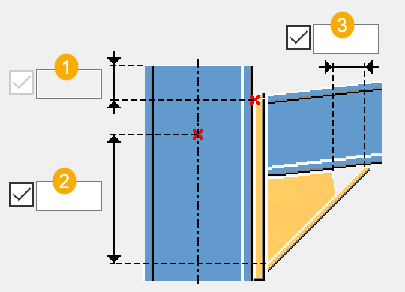

Размеры
| Описание | |
|---|---|
|
1 |
Расстояние над пересечением между верхом полки стропила и колонной, если для параметра Подгонка верха колонны установлено значение «квадрат». По умолчанию колонна выровнена по верху торцевой пластины.
|
|
2 |
Расстояние по вертикали от пересечения между центральной линией стропила и колонны до низа полки пластины вута.
|
|
3 |
Размер горизонтальной части пластины вута. |
Размеры фаски на ребре жесткости
| Описание | |
|---|---|
|
1 |
Определите горизонтальный и вертикальный размер фаски, чтобы ее создать. По умолчанию фаска не создается. |
Создание пластины капители
Укажите, создается ли пластина капители, а также задайте расстояние до кромки между внешней гранью колонны и пластиной капители.
| Формат | Описание |
|---|---|
|
|
По умолчанию Пластина капители не создается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Пластина капители не создается. |
|
|
Поперек колонны создается полноразмерная пластина капители. Задайте расстояния от обеих сторон пластины капители до кромки колонны. При необходимости можно изменить длину пластины на вкладке « Детали » с помощью параметра высоты. |
|
|
По центру колонны создается частичная пластина капители. Определите расстояние до кромки колонны. При необходимости можно изменить длину пластины на вкладке « Детали » с помощью параметра высоты. |
Подгонка верха колонны
| Формат | Описание |
|---|---|
|
|
По умолчанию Верх колонны не подогнан. Если создается надкапительная пластина, она помещается на существующий уровень верха колонны. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Верх колонны не подогнан. Если создается надкапительная пластина, она помещается на существующий уровень верха колонны. |
|
|
Под косым углом Верх колонны выровнен по верхней полке стропила. Если создается надкапительная пластина, верх надкапительной пластины выравнивается по верхней полке стропила. |
|
|
прямоугольная Определите удлинение верхнего уровня колонны или выреза выше пересечения между верхом полки стропила и колонной. |
Вкладка «Верт./стропило»
Вкладка Верт./стропило служит для определения вертикальной компоновки болтов через торцевую пластину, расположенных ниже от верха стропила.

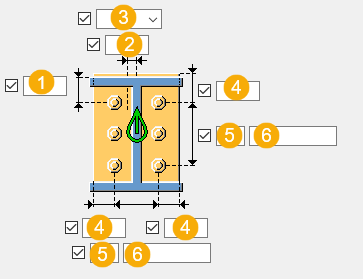

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по вертикали. |
|
2 |
Размер, определяющий положение группы болтов по горизонтали. |
|
3 |
Выберите, как измеряются размеры для задания положения группы болтов по горизонтали.
|
|
4 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
5 |
Число болтов. |
|
6 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Вершина/вут»
Вкладка Вершина/вут служит для определения вертикальной компоновки болтов через торцевую пластину, расположенных выше от низа вута.

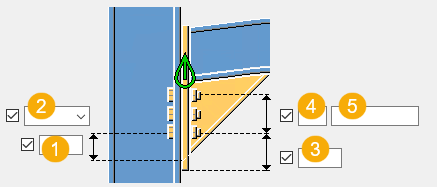

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Размер, определяющий положение группы болтов по вертикали. |
|
2 |
Выберите, как измеряются размеры, определяющие положение группы болтов по вертикали.
|
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Число болтов. |
|
5 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
Базовые свойства болтов
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
