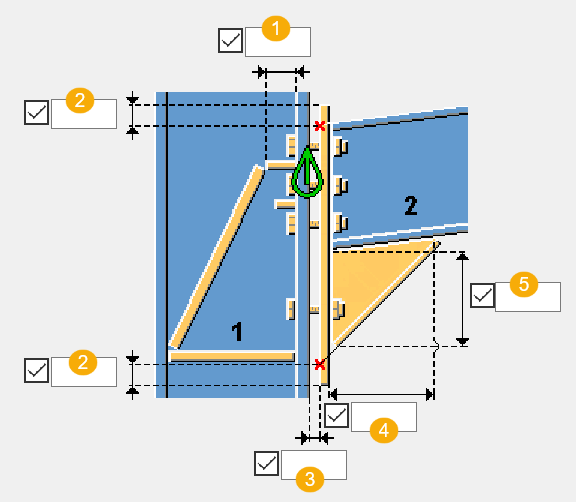

Odległość pozioma do górnego końca żebra Morris, w celu zapewnienia dostępu do śrub w blasze końcowej.

Wartością domyślną jest 75 mm.

2

Odległość górnej krawędzi blachy końcowej powyżej punktu przecięcia górnej półki rygla i słupa.

Odległość dolnej krawędzi blachy końcowej poniżej punktu przecięcia półki wstawki i słupa.

3

Odległość krawędzi blachy końcowej od półki słupa.

4

Wymiar poziomy wstawki od blachy końcowej.

5

Wymiar pionowy blachy wstawki od pasa rygla.

Blacha końcowa

Grubość i wysokość blachy końcowej.

Domyślna grubość blachy końcowej jest oparta na głębokości przekroju rygla. Dla głębokości rygla poniżej 400, grubość wynosi 20 mm, a dla głębokości poniżej 700, grubość wynosi 25 mm. W innym przypadku grubość wynosi 30 mm.

Domyślna wysokość jest określana na podstawie wysokości wstawki.

Żebro ścisk.

Grubość i szerokość żebra ściskającego.

Domyślna grubość żebra ściskającego zależy od głębokości przekroju rygla. Dla głębokości rygla poniżej 400, grubość wynosi 20 mm, a dla głębokości poniżej 700, domyślna grubość wynosi 25 mm. W innym przypadku grubość wynosi 30 mm.

Domyślna szerokość zależy od grubości półki słupa.

Żebro Morris

Grubość i szerokość żebra Morris.

Grubość: 10 mm

Domyślna szerokość zależy od grubości półki słupa.

Żebra dodatk.

Grubość, szerokość i wysokość żebra dodatkowego.

Grubość: 10 mm

Domyślna szerokość żeber jest określana na podstawie szerokości półki słupa.

Domyślna długość żeber dodatkowego jest równa szerokości żebra.

Blacha czołowa

Grubość, szerokość i wysokość blachy czołowej.

Aby utworzyć blachę czołową, wybierz opcję utworzenia pełnej lub częściowej blachy czołowej na karcie Parametry .

Grubość: 10 mm

Szerokość jest określana na podstawie szerokości pasa słupa.

Spoina 8 jest używana zarówno dla blachy czołowej, jak i żebra Morrisa, jeśli oba zostały utworzone.

Pion. bl. wstawki

Grubość pionowej wstawki.

Poz. bl. wstawki

Grubość i szerokość poziomej wstawki.

Profil wstawki

Umożliwia wybranie profilu z katalogu profili.

Długość wstawki

Odległość pozioma od osi słupa do punktu przecięcia między pasem wstawki a dolnym pasem rygla.

Liczba żeber dodatkowych

Zdefiniuj liczbę żeber dodatkowych

Żebra dodatkowe są umieszczane między każdą parą śrub łączących rygiel ze słupem.

Liczba żeber dodatkowych może zostać zmniejszona, jeśli nie jest umieszczenie ich wszystkich z bieżącym wzorem śrub.

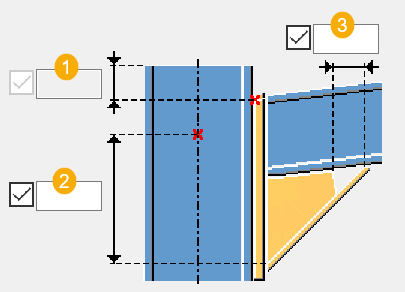

1

Odległość nad punktem przecięcia między górną częścią pasa rygla a słupem, jeżeli ustawienie Dopasuj górę słupa zostało skonfigurowane jako prostopadle.

Domyślnie słup jest wyrównany do górnej części blachy końcowej.

2

Odległość pionowa od punktu przecięcia między osią rygla i słupa do dolnej części pasa blachy wstawki.

3

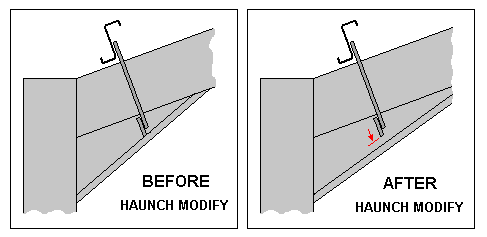

Wymiar cięcia poziomego blachy wstawki.

1

Zdefiniuj poziomy i pionowy wymiar fazowania, aby utworzyć fazowanie.

Domyślnie fazowanie nie jest tworzone.

Domyślna

Blacha czołowa nie jest tworzona.

Ustawienia AutoDefault mogą zmienić tą opcję.

Blacha czołowa nie jest tworzona.

Pełna blacha czołowa jest tworzona w poprzek słupa.

Zdefiniuj odległości krawędzi z obu stron blachy czołowej do krawędzi słupa.

W razie potrzeby można zmodyfikować długość blachy na karcie Elementy , korzystając z ustawienia wysokości.

Ze środka słupa tworzona jest częściowa blacha czołowa.

Zdefiniuj odległość do krawędzi słupa.

W razie potrzeby można zmodyfikować długość blachy na karcie Elementy , korzystając z ustawienia wysokości.

Domyślna

Góra słupa nie jest dopasowana.

W przypadku utworzenia blachy czołowej jest ona umieszczana na istniejącym najwyższym poziomie słupa.

Ustawienia AutoDefault mogą zmienić tą opcję.

Góra słupa nie jest dopasowana.

W przypadku utworzenia blachy czołowej jest ona umieszczana na istniejącym najwyższym poziomie słupa.

Skos

Góra słupa jest wyrównana z górną półką rygla.

Jeśli tworzona jest blacha czołowa, jej góra jest wyrównywany względem pasa górnego rygla.

Kwadrat

Zdefiniuj przedłużenie poziomu górnego słupa lub cięcie nad punktem przecięcia między górną częścią pasa rygla i słupem.

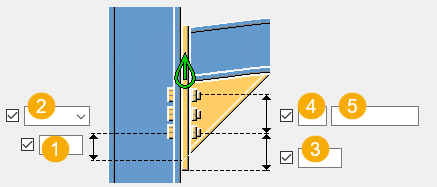

1

Wymiar pozycji pionowej grupy śrub.

2

Wymiary pozycji poziomej grupy śrub.

3

Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub.

• Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony.



• Środek: od osi elementu podrzędnego do osi śrub.



• Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.



4

Odległość od krawędzi śruby.

odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

5

Liczba śrub.

6

Rozstaw śrub.

Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

1

Wymiar pozycji pionowej grupy śrub.

2

Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.

• Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry.



• Środek: od osi śrub do osi elementu podrzędnego.



• Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.



3

Odległość od krawędzi śruby.

odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

4

Liczba śrub.

5

Rozstaw śrub.

Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
