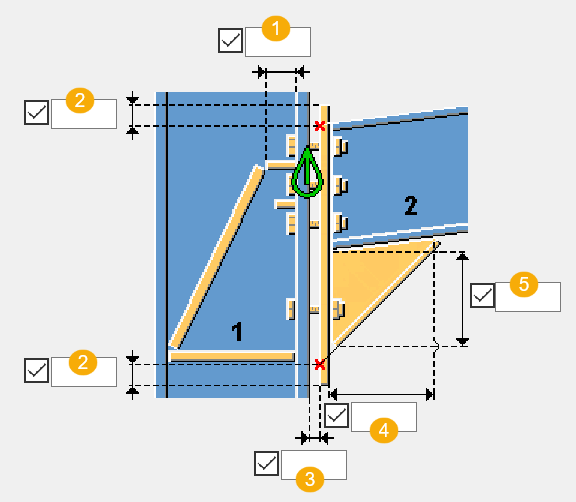

1

エンド プレートのボルトにアクセス可能にするための、モーリス式スチフナーの上端までの水平距離。

デフォルト値は、75 mm です。

2

垂木の上フランジと柱の交点より上のエンドプレートの上端距離。

ハンチプレートフランジと柱の交点より下のエンドプレートの下端距離。

3

柱フランジからのエンドプレートの縁端距離。

4

エンドプレートからのハンチプレートの水平寸法。

5

垂木フランジからのハンチ プレートの垂直寸法。

エンド プレート

エンド プレートの厚さおよび高さ。

エンドプレートのデフォルトの厚さは、垂木の断面デプスに基づきます。垂木の深さが 400 未満の場合、厚さは 20 mm、深さが 700 未満の場合、厚さは 25 mm、それ以外の場合、厚さは 30 mm です。

デフォルトの高さは、ハンチの深さによって決まります。

圧縮スチフナー

圧縮スチフナーの厚さと幅。

圧縮スチフナーのデフォルトの厚さは、垂木の断面の深さに基づきます。垂木の深さが 400 未満の場合、厚さは 20 mm、深さが 700 未満の場合、デフォルトの厚さは 25 mm、それ以外の場合、厚さは 30 mm です。

デフォルトの幅は、柱のフランジの厚さによって決まります。

モーリス式スチフナー

モーリス式スチフナーの厚さおよび高さ。

厚さ: 10 mm

デフォルトの幅は、柱のフランジの厚さによって決まります。

リブスチフナー

リブスチフナーの厚さ、幅、および高さ。

厚さ: 10 mm

リブスチフナーのデフォルトの幅は、柱のフランジ幅によって決まります。

リブスチフナーのデフォルトの長さはリブスチフナーの幅です。

キャップ プレート

キャップ プレートの厚さ、幅、および高さ。

キャップ プレートを作成するには、[パラメーター] タブでキャップ プレートの全体または部分作成オプションを選択します。

厚さ: 10 mm

幅は柱のフランジ幅によって決まります。

溶接 8 は、キャップ プレートとモーリス式スチフナーの両方に使用されます (両方作成されている場合)。

垂直ハンチ プレート

縦のハンチ プレートの厚さ。

水平ハンチ プレート

水平ハンチ プレートの厚さと幅。

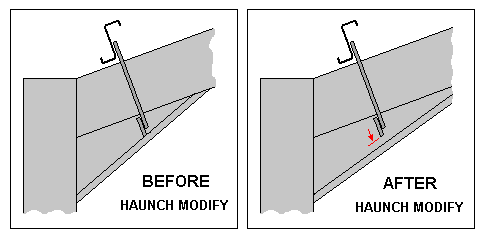

ハンチプロファイル

プロファイル カタログからプロファイルを選択します。

ハンチ長さ

柱の中心線からハンチ フランジと垂木の下部フランジの交点までの水平距離。

リブスチフナーの数

リブスチフナーの数を定義します。

リブスチフナーは、垂木を柱に接続する各ボルトのペアの間に配置されます。

現在のボルトパターンですべてのリブスチフナーを配置できない場合は、リブスチフナーの数が減る可能性があります。

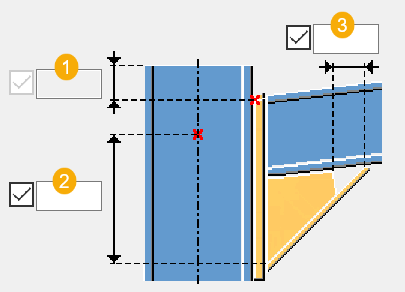

1

垂木のフランジ上部と柱の交点からの距離 ([柱上部フィッティング] 設定が四角形に設定されている場合)。

デフォルトでは、柱はエンドプレートの上部に揃えられます。

2

垂木と柱の中心線の交点からハンチプレートフランジの下部までの垂直距離。

3

ハンチプレートの水平カット寸法。

1

角処理の水平寸法と垂直寸法を定義して角処理を作成します。

デフォルトでは、角処理は作成されません。

デフォルト

キャッププレートは作成されません。

オートデフォルトにより、このオプションを変更できます。

キャッププレートは作成されません。

柱全体にフルキャッププレートが作成されます。

キャッププレートの両側から柱の縁端までの縁端距離を定義します。

必要に応じて、[部材] タブで高さ設定を使用してプレートの長さを変更できます。

柱の中央から部分キャッププレートが作成されます。

柱の縁端までの距離を定義します。

必要に応じて、[部材] タブで高さ設定を使用してプレートの長さを変更できます。

デフォルト

柱上部はフィッティングされていません。

キャッププレートが作成されると、柱の既存の上部レベルに配置されます。

オートデフォルトにより、このオプションを変更できます。

柱上部はフィッティングされていません。

キャッププレートが作成されると、柱の既存の上部レベルに配置されます。

斜

柱の上部は垂木の上部フランジに合わせて配置されます。

キャッププレートが作成される場合、キャッププレートの上部は垂木の上部フランジに揃えられます。

四角形

垂木のフランジ上部と柱の交点より上における柱上部レベルの延長またはカットを定義します。

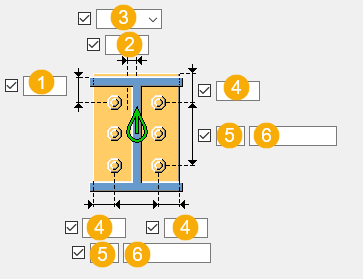

1

垂直方向のボルト グループの位置の寸法。

2

水平方向のボルト グループの位置の寸法。

3

水平方向のボルト グループ位置の寸法を測定する方法を選択します。

• [左]: 副部材の左端から一番左のボルトまで。



• [中]: 副部材の中心線からボルトの中心線まで。



• [右]: 副部材の右端から一番右のボルトまで。



4

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

5

ボルト本数。

6

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。

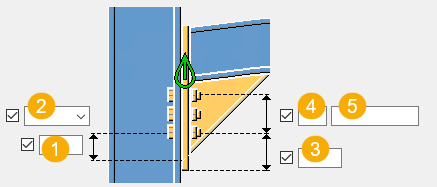

1

垂直方向のボルト グループの位置の寸法。

2

垂直方向のボルト グループ位置の寸法を測定する方法を選択します。

• [上]: 副部材の上端から一番上のボルトまで。



• [中]: ボルトの中心線から副部材の中心線まで。



• [下]: 副部材の下端から一番下のボルトまで。



3

ボルト縁端距離。

縁端距離とは、ボルトの中心から部材の端部までの距離です。

4

ボルト本数。

5

ボルト間隔。

ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。
