Momentverb. kolom-ligger 2 (102)

Met Momentverb. kolom-ligger 2 (102) wordt een verbinding gemaakt tussen een kolom en een dakligger op de dakrand van een portaalframe.

Gemaakte objecten

  • Eindplaat

  • Drukschotje

  • Morris schotje

  • RIB schotjes

  • Kopplaat

  • Verticale coupplaat

  • Horizontale coupplaat

  • Bouten

  • Lassen

Gebruiken voor

Situatie Beschrijving

Verbinding tussen een kolom en een dakligger

Beperkingen

  • Dakliggers moeten in hetzelfde verticale vlak liggen.

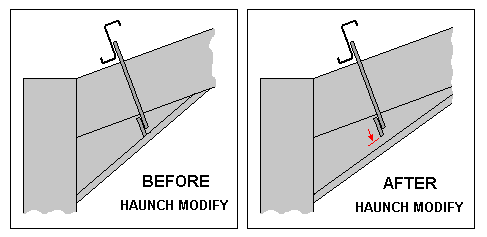

  • Als u een stay toepast op de coup en vervolgens het coupprofiel wijzigt, wordt de positie van de stay niet opnieuw berekend. In dit geval moet u ook de koud gewalste overlap of koppelcomponent aanpassen die bij het maken van de stays wordt gebruikt. De onderstaande afbeelding geeft een voorbeeld van deze situatie weer.

Volgorde van selectie

  1. Selecteer het hoofdonderdeel.

  2. Selecteer het aansluitend onderdeel.

    De verbinding wordt automatisch gemaakt als het aansluitend onderdeel wordt geselecteerd.

Onderdeelidentificatiecode

Beschrijving

1

Eindplaat

2

Coupplaat

3

RIB schotje

4

Morris schotje

5

Compressieschotje

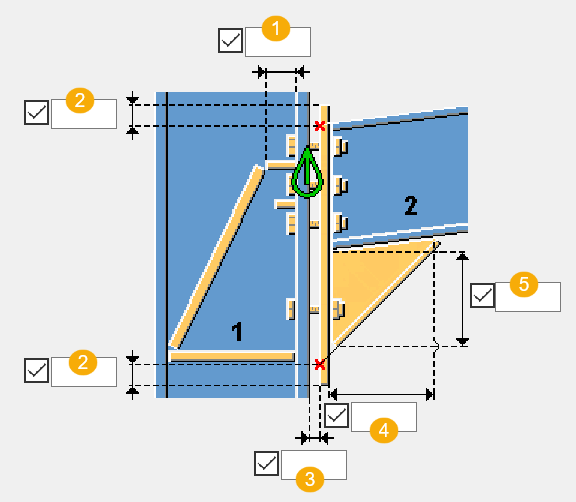

Tabblad Afbeelding

Gebruik het tabblad Afbeelding om de verbindingsafmetingen te definiëren.

Afmetingen

Beschrijving

1

Horizontale afstand tot het boveneinde van het Morris-schotje voor toegang tot de bouten in de eindplaat.

De standaardwaarde is 75 mm.

2

Afstand van de bovenrand van de eindplaat boven het snijpunt tussen de bovenflens van de dakligger en de kolom.

Afstand van de onderrand van de eindplaat onder het snijpunt van de flens van de coupplaat en de kolom.

3

Afstand van de rand van de eindplaat vanaf de kolomflens.

4

Horizontale afmeting van de coupplaat vanaf de eindplaat.

5

Verticale afmeting van de coupplaat vanaf de flens van de dakligger.

Tabblad Onderdelen

Gebruik het tabblad Onderdelen om de onderdeeleigenschappen te definiëren.

Onderdelen

Optie Beschrijving Standaard

Eindplaat

Dikte en hoogte van de eindplaat.

De standaarddikte voor de eindplaat is gebaseerd op de doorsnedediepte van de dakliggers. Voor dakliggers van < 400 is de dikte 20 mm en voor diepten van < 700 is de standaarddikte 25 mm. Anders is de dikte 30 mm.

De standaardhoogte wordt bepaald op basis van de diepte van de coupplaat.

Schotjes

Dikte, en breedte van het compressieschotje.

De standaarddikte voor het compressieschotje is gebaseerd op de doorsnedediepte van de dakliggers. Voor dakliggers van < 400 is de dikte 20 mm en voor diepten van < 700 is de standaarddikte 25 mm. Anders is de dikte 30 mm.

De standaardbreedte is afhankelijk van de flensdikte van de kolom.

Morris schotje

Dikte en breedte van het Morris schotje.

Dikte: 10 mm

De standaardbreedte is afhankelijk van de flensdikte van de kolom.

RIB schotjes

Dikte, breedte en hoogte van het ribschotje.

Dikte: 10 mm

De standaardbreedte van de ribschotjes wordt bepaald vanaf de flensbreedte van de kolom.

De standaardlengte van de RIB schotjes is de breedte van het RIB schotje.

Kopplaat

Dikte, breedte en hoogte van de kopplaat.

Om de kopplaat te maken, selecteert u de optie voor volledig maken of voor gedeeltelijk maken van de eindplaat op het tabblad Parameters .

Dikte: 10 mm

De breedte wordt bepaald op basis van de flensbreedte van de kolom.

Las 8 wordt gebruikt voor zowel de kopplaat als de Morris-schotjes, als beide worden gemaakt.

Lijfplaat coup

Dikte van de verticale coupplaat.

Flensplaat coup

Dikte en breedte van de horizontale coupplaat.

Coupprofiel

Selecteer het profiel in de profielendatabase.

Optie

Beschrijving

Standaard

Pos.nr.

Prefix en startnummer voor het positienummer van het onderdeel.

Sommige componenten hebben een tweede rij met velden waarin u het positienummer van het merk kunt invoeren.

Het standaard startnummer van het onderdeel wordt gedefinieerd in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Materiaal

Materiaalkwaliteit.

Het standaardmateriaal wordt gedefinieerd in het vak Materiaal van onderdelen in de categorie Componenten in het menu Bestand > Instellingen > Opties.

Naam

De naam die in tekeningen en lijsten wordt weergegeven.

Tabblad Parameters

Op het tabblad Parameters kunt u de couplengte, het aantal RIB schotjes, de afwerking van coupplaten, het maken van kopplaten en de kolomfitting definiëren.

Couplengte en RIB schotjes

Optie Beschrijving

Couplengte

De horizontale afstand vanaf de hartlijn van de kolom tot het snijpunt van de onderflensverstijver en de onderflens van de dakligger.

Aantal RIB schotjes

Definieer het aantal RIB schotjes.

De ribschotjes worden geplaatst tussen elk paar bouten die de dakligger met de kolom verbinden.

Het aantal RIB schotjes kan worden verminderd als het niet mogelijk is om ze allemaal te plaatsen met het huidige boutpatroon.

Dimensions

Beschrijving

1

Afstand boven het snijpunt tussen de bovenkant van de flens van de dakligger en de kolom, als de instelling Kolom aanpassen aan eindplaat is ingesteld op vierkant.

De kolom wordt standaard uitgelijnd met de bovenzijde van de eindplaat.

2

De verticale afstand vanaf het snijpunt tussen de dakligger en de hartlijn van de kolom tot de onderzijde van de flens van de coupplaat.

3

Horizontale afmeting van de uitsnijding van de coupplaat.

Maatlijnen van de afwerking van de schotjes

Beschrijving

1

Defineer de horizontale en verticale afmeting van de afwerking om de afwerking te maken.

Standaard wordt geen afwerking gemaakt.

Kopplaat maken

Selecteer of de kopplaat wordt gemaakt en definieer de randafstand tussen de buitenzijde van de kolom en de kopplaat.

Optie Beschrijving

Standaard

Er wordt geen kopplaat gemaakt.

AutoDefaults kan deze optie wijzigen.

Er wordt geen kopplaat gemaakt.

De volledige kopplaat wordt gemaakt over de kolom.

Bepaal de randafstanden van beide zijden van de kopplaat tot de kolomrand.

U kunt zo nodig de lengte van de plaat wijzigen op het tabblad Onderdelen door middel van de hoogte-instelling.

Een gedeeltelijke kopplaat wordt gemaakt vanaf het midden van de kolom.

Definieer de afstand tot de kolomrand.

U kunt zo nodig de lengte van de plaat wijzigen op het tabblad Onderdelen door middel van de hoogte-instelling.

Kolom aanpassen aan eindplaat

Optie Beschrijving

Standaard

De bovenkant van de kolom wordt niet aangepast.

Als een kopplaat wordt gemaakt, wordt deze geplaatst op het bestaande hoogste niveau van de kolom.

AutoDefaults kan deze optie wijzigen.

De bovenkant van de kolom wordt niet aangepast.

Als een kopplaat wordt gemaakt, wordt deze geplaatst op het bestaande hoogste niveau van de kolom.

Schuin

De bovenzijde van de kolom wordt uitgelijnd met de bovenflens van de dakligger.

Als er een kopplaat wordt gemaakt, wordt de bovenzijde van de kopplaat uitgelijnd met de bovenflens van de dakligger.

vierkant

Definieer de verlenging van het niveau van de kolombovenkant of uitsnijding boven het snijpunt tussen de bovenkant van de flens van de dakligger en de kolom.

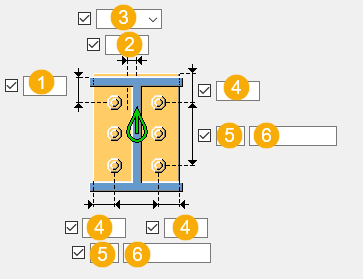

Tabblad Vert./Gording

Op het tabblad Vert./Gording kunt u de verticale opmaak van de bouten door de eindplaat definiëren, die beneden de bovenzijde van de dakligger worden geplaatst.

Maatlijnen van de boutgroep

Beschrijving

1

Maatlijn voor de verticale positie van de boutgroep.

2

Maatlijn voor de horizontale positie van de boutgroep.

3

Selecteer hoe de afmetingen voor de horizontale positie van de boutgroep moeten worden gemeten.

  • Links: vanaf de linkerrand van het aansluitende onderdeel tot de bout uiterst links.

  • Midden: vanaf de hartlijn van het aansluitende onderdeel tot aan de hartlijn van de bouten.

  • Rechts: vanaf de rechterrand van het aansluitende onderdeel tot de bout uiterst rechts.

4

Randafstand bouten.

De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

5

Aantal bouten.

6

Boutafstand.

Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Basiseigenschappen van bouten

Optie

Beschrijving

Standaard

Boutdiameter

Boutdiameter.

Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.

Boutnorm

De boutnorm die in de component moet worden gebruikt.

Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.

Tolerantie

De ruimte tussen de bout en het gat.

Draad in mat

Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden.

Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.

Ja

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.

Optie

Beschrijving

Standaard

1

Verticale maat van sleufgat.

0 heeft een rond gat als resultaat.

2

Horizontale maat van sleufgat of speling van oversized gaten.

0 heeft een rond gat als resultaat.

Gattype

Met Sleufgat maakt u sleufgaten.

Oversized maakt oversized gaten.

Geen gat maakt geen gaten.

Tapgat maakt tapgaten.

Roteer sleufgaten

Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.

Sleufgat in

Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Boutsamenstelling

Met de selectievakjes wordt gedefinieerd welke componentobjecten (bout, ringen en moeren) in de samenstelling van de bout worden gebruikt.

Als u alleen een gat wilt maken, moet u alle selectievakjes uitschakelen.

Als u de boutsamenstelling van een bestaande component wilt aanpassen, schakelt u het selectievakje Effect bij wijzigen in en klikt u op Wijzigen.

Extra boutlengte

Definieer hoeveel de bout langer moet worden. Gebruik deze optie bijvoorbeeld wanneer diverse verflagen een langere boutlengte vereisen.

Zigzagsgewijze plaatsing van bouten

Optie

Beschrijving

Standaard

Niet zigzagsgewijs

AutoDefaults kan deze optie wijzigen.

Niet zigzagsgewijs

Zigzagtype 1

Zigzagtype 2

Zigzagtype 3

Zigzagtype 4

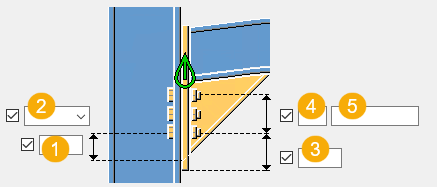

Tabblad Vert./Coup

Gebruik het tabblad Hoek/coup om de verticale opmaak van de bouten via de eindplaat te definiëren, die omhoog wordt geplaatst vanaf de onderzijde van de coup.

Maatlijnen van de boutgroep

Beschrijving

1

Maatlijn voor de verticale positie van de boutgroep.

2

Selecteer hoe de afmeting voor de verticale positie van de boutgroep moeten worden gemeten.

  • Boven: vanaf de bovenrand van het aansluitende onderdeel tot de bovenste bout.

  • Midden: vanaf de hartlijn van de bouten tot de hartlijn van het aansluitende onderdeel.

  • Onder: vanaf de onderrand van het aansluitende onderdeel tot de onderste bout.

3

Randafstand bouten.

De randafstand is de afstand van het hart van een bout tot de rand van het onderdeel.

4

Aantal bouten.

5

Boutafstand.

Gebruik een spatie als scheidingsteken tussen de waarden voor de boutafstand. Voer een waarde in voor elke afstand tussen de bouten. Voer bijvoorbeeld twee waarden in als er drie bouten in zitten.

Basiseigenschappen van bouten

Optie

Beschrijving

Standaard

Boutdiameter

Boutdiameter.

Beschikbare diameters worden in de boutsamenstellingendatabase gedefinieerd.

Boutnorm

De boutnorm die in de component moet worden gebruikt.

Beschikbare normen worden in de boutsamenstellingendatabase gedefinieerd.

Tolerantie

De ruimte tussen de bout en het gat.

Draad in mat

Hiermee definieert u of de draad van de bout zich in de geboute onderdelen kan bevinden.

Deze optie heeft geen effect wanneer er bouten met volledige draad worden gebruikt.

Ja

Sleufgaten

U kunt sleufgaten, oversized gaten of tapgaten definiëren.

Optie

Beschrijving

Standaard

1

Verticale maat van sleufgat.

0 heeft een rond gat als resultaat.

2

Horizontale maat van sleufgat of speling van oversized gaten.

0 heeft een rond gat als resultaat.

Gattype

Met Sleufgat maakt u sleufgaten.

Oversized maakt oversized gaten.

Geen gat maakt geen gaten.

Tapgat maakt tapgaten.

Roteer sleufgaten

Als het type gat Sleufgat is, worden de sleufgaten met deze optie gedraaid.

Sleufgat in

Onderde(el)(len) waarin sleufgaten worden gemaakt. De opties zijn afhankelijk van de betreffende component.

Zigzagsgewijze plaatsing van bouten

Optie

Beschrijving

Standaard

Niet zigzagsgewijs

AutoDefaults kan deze optie wijzigen.

Niet zigzagsgewijs

Zigzagtype 1

Zigzagtype 2

Zigzagtype 3

Zigzagtype 4

Tabblad Algemeen

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Algemeen

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Tabblad Berekening

Klik voor meer informatie op de onderstaande koppeling:

Tabblad Berekening

Lassen

Klik voor meer informatie op de onderstaande koppeling:

Lassen maken
