Rahmenecke geschr. Typ 3 (102)

Mit Rahmenecke geschr. Typ 3 (102) erstellen Sie an der Traufe eines Tragwerksrahmens eine Verbindung zwischen Stütze und Riegel.

Erzeugte Objekte

Stirnplatte
Drucksteife
Morris-Steife
Quersteifen
Kopfplatte
Vertikales Voutenblech
Horizontales Voutenblech
Schrauben
Schweißnähte

Verwendung


Situation	Beschreibung
	Verbindung zwischen einer Stütze und einem Riegel

Einschränkungen

Die Riegel-Stege müssen in derselben vertikalen Ebene liegen.

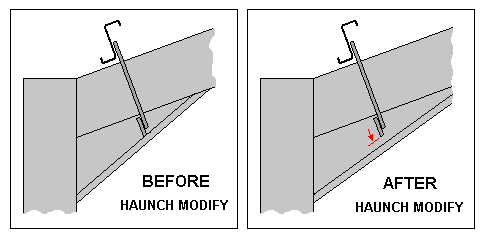

Wenn Sie nach Anbringen einer Strebe an einer Voute das Voutenprofil ändern, wird die Strebenposition nicht neu berechnet. In diesem Fall müssen Sie auch die kaltgewalzte Überlappung oder die verschachtelte Komponente ändern, die zum Erstellen der Streben verwendet wurde. Die folgende Abbildung zeigt ein Beispiel für diese Situation.

Auswahlreihenfolge

Wählen Sie das Hauptteil aus.
Wählen Sie das Nebenteil aus.

Bei Auswahl des Nebenteils wird die Verbindung automatisch erzeugt.

Teilerkennung


	Beschreibung
1	Stirnplatte
2	Voutenblech
3	Quersteife
4	Morris-Steife
5	Drucksteife

Registerkarte Abbildung

Definieren Sie auf der Registerkarte Abbildung die Verbindungsabmessungen.

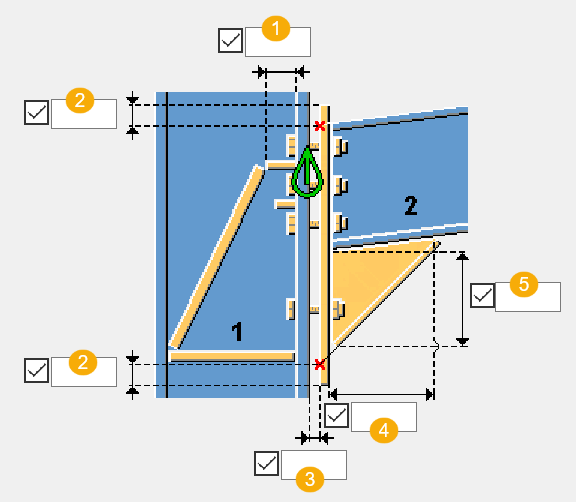

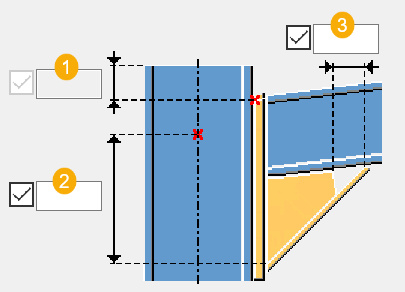

Abmessungen/Bemaßungen


	Beschreibung
1	Horizontaler Abstand am oberen Ende des Morris-Steife für den Zugang zu den Schrauben in der Kopfplatte. Der Standardwert lautet `75 mm`.
2	Abstand zwischen Oberkante Kopfplatte und Schnittpunkt zwischen dem Oberflansch Riegel und Stütze. Abstand zwischen Unterkante Kopfplatte im Schnittpunkt zwischen Vouten-Flanschblech und Stütze.
3	Abstand zwischen Kopfplattenkante und Stützenflansch.
4	Horizontaler Abmessung des Voutenblechs ab Kopfplatte.
5	Vertikale Abmessung des Voutenblechs ab Riegelflansch.

Registerkarte Teile

Auf der Registerkarte Teile können Sie die Eigenschaften für die Teile definieren.

Teile


Option	Beschreibung	Standardmäßig
Stirnplatten	Dicke und Höhe der Kopfplatte.	Standardmäßig richtet sich die Kopfplattendicke nach der Profilhöhe der Riegel. Für Riegelhöhen von < 400 beträgt die Dicke 20 mm, für Tiefen von < 700 beträgt die Dicke 25 mm, andernfalls beträgt die Dicke 30 mm. Standardmäßig richtet sich die Höhe nach der Voutentiefe.
Untere Steife	Dicke und Breite der Drucksteife.	Standardmäßig richtet sich die Drucksteifendicke nach der Profilhöhe der Riegel. Für Profilhöhen von < 400 beträgt die Dicke 20 mm, für Tiefen von < 700 beträgt die Standarddicke 25 mm, andernfalls beträgt die Dicke 30 mm. Die Standardbreite hängt von der Flanschdicke der Stütze ab.
Morris-Steife	Dicke, Breite und Höhe der Morris-Steife.	Dicke: 10 mm Die Standardbreite hängt von der Flanschdicke der Stütze ab.
Obere Steife	Dicke, Breite und Höhe der Oberen Steife.	Dicke: 10 mm Standardmäßig wird die Breite der oberen Steife durch die Flanschbreite der Stütze bestimmt. Standardmäßig wird die Länge der oberen Steife durch die Breite der Morris-Steife bestimmt.
Kopfplatte	Dicke, Breite und Länge der Kopfplatte. Wählen Sie zum Erstellen der Kopfplatte auf der Registerkarte Parameter die Option zur vollständigen oder teilweisen Erstellung der Kopfplatte aus.	Dicke: 10 mm Die Breite ergibt sich aus der Flanschbreite der Stütze. Die Schweißnaht 8 wird sowohl für die Morris-Steife als auch für die Obere Steife verwendet, wenn beide erstellt werden.
Vouten-Steg	Dicke des vertikalen Voutenblechs.
Vouten-Flansch	Dicke und Breite des horizontalen Voutenblechs.
Voutenprofil	Wählen Sie das Profil aus dem Profilkatalog aus.


Option	Beschreibung	Standard
Pos. Nr.	Präfix und Startnummer für die Teilepositionsnummer. Einige Komponenten verfügen über eine zweite Feldreihe, in der Sie die Positionsnummer des Montageteils eingeben können.	Die Standard-Teil-Startnummer wird in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Material	Material.	Das Standardmaterial wird im Feld Material der Teile in den Komponenten-Einstellungen unter Menü Datei > Einstellungen > Optionen festgelegt.
Name	Name, der in Zeichnungen und Listen angezeigt wird.

Registerkarte Parameter

Auf der Registerkarte Parameter definieren Sie Voutenlänge, Anzahl der Quersteifen, Eckschnitte des Voutenblechs, Erstellung von Kopfplatten und Stützenanpassung.

Voutenlänge und Quersteifen


Option	Beschreibung
Voutenlänge	Horizontaler Abstand zwischen der Mittellinie der Stütze und dem Schnittpunkt zwischen dem Voutenflansch und dem unteren Flansch des Riegels.
Anzahl Obere Steifen (ohne Morris-Steife)	Hierüber definieren Sie die Anzahl der Oberen Steifen. Die Oberen Steifen werden zwischen den einzelnen Schraubenpaaren der Riegel-Stützen-Verbindung platziert. Die Anzahl der Oberen Steifen kann gegebenenfalls reduziert werden, wenn nicht alle im aktuellen Schraubenmuster platziert werden können.

Abmessungen/Bemaßungen


	Beschreibung
1	Abstand über dem Schnittpunkt zwischen Oberkante Riegelflansch und Stütze bei der Einstellung von Stütze oben anpassen auf rechtwinklig. Standardmäßig wird die Stütze an der Oberseite der Stirnplatte ausgerichtet.
2	Vertikaler Abstand zwischen dem Schnittpunkt zwischen Riegel und Mittellinie Stütze und Unterkante Vouten-Flanschblech.
3	Horizontale Abmessung des Voutenblechschnitts.

Abmessungen Steifeneckschnitt


	Beschreibung
1	Hierüber definieren Sie die horizontalen und vertikalen Abmessungen der Eckschnitte zum Erstellen des Eckschnitts. Standardmäßig wird kein Eckschnitt erstellt.

Erstellung von Kopfplatten

Wählen Sie aus, ob die Kopfplatte erstellt wird, und definieren Sie den Randabstand zwischen der Außenseite der Stütze und der Kopfplatte.


Option	Beschreibung
	Standardmäßig Es wird keine Kopfplatte erstellt. AutoDefaults kann diese Option ändern.
	Es wird keine Kopfplatte erstellt.
	Es wird eine die gesamte Stütze abdeckende Kopfplatte erstellt. Hierüber definieren Sie die Abstände zwischen den beiden Seiten der Kopfplatte und der Stützenkante. Bei Bedarf können Sie die Länge des Blechs auf der Registerkarte Teile mithilfe der Höheneinstellung ändern.
	Es wird eine die Stütze teilweise abdeckende Kopfplatte erstellt. Definieren Sie den Abstand zum Rand der Stütze. Bei Bedarf können Sie die Länge des Blechs auf der Registerkarte Teile mithilfe der Höheneinstellung ändern.

Stütze oben anpassen


Option	Beschreibung
	Standardmäßig Die Stütze wird oben nicht angepasst. Wenn eine Kopfplatte erstellt wird, wird sie am vorhandenen Stützenende platziert. AutoDefaults kann diese Option ändern.
	Die Stütze wird oben nicht angepasst. Wenn eine Kopfplatte erstellt wird, wird sie am vorhandenen Stützenende platziert.
	Schräg Die Oberseite der Stütze ist mit dem oberen Flansch des Riegels ausgerichtet. Wenn eine Kopfplatte erstellt wird, wird die Oberseite der Kopfplatte mit dem oberen Flansch des Riegels ausgerichtet.
	Quadrat Hierüber definieren Sie die Verlängerung oder Kürzung im Schnittpunkt zwischen Oberflansch Riegel und Stütze.

Registerkarte Schrauben Träger

Auf der Registerkarte Schrauben Träger definieren Sie die vertikale Anordnung der Kopfplattenschrauben unterhalb von Oberkante Riegel.

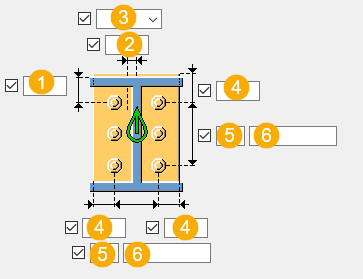

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Abmessung für horizontale Schraubengruppenposition.
3	Wählen Sie aus, wie die Abmessungen für die Position der horizontalen Schraubengruppe festgelegt werden sollen. Links: Von der linken Kante des Nebenteils zur äußersten linken Schraube. Mitte: Von der Mittellinie des Nebenteils zu der Mittellinie der Schrauben. Rechts: Von der rechten Kante des Nebenteils zur äußersten rechten Schraube.
4	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
5	Anzahl der Schrauben.
6	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubengarnitur

Die aktivierten Kontrollkästchen definieren, welche Objekte (Schrauben, Unterlegscheiben und Muttern) in der Schraubengarnitur verwendet werden.

Deaktivieren Sie alle Kontrollkästchen, wenn Sie nur ein Loch erstellen möchten.

Um die Schraubengarnitur in einer vorhandenen Komponente zu ändern, aktivieren Sie das Kontrollkästchen Änderung und klicken auf Ändern.

Verlängerung der Schrauben

Definieren Sie, um welches Maß die Schrauben verlängert werden sollen. Verwenden Sie diese Option zum Beispiel dann, wenn eine Verlängerung der Schrauben aufgrund einer Lackierung erforderlich wird.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Schrauben Voute

Auf der Registerkarte Schrauben Voute definieren Sie die vertikale Anordnung der Kopfplattenschrauben oberhalb von Unterkante Voute.

Maße Schraubengruppe


	Beschreibung
1	Abmessung für vertikale Schraubengruppenposition.
2	Wählen Sie, wie die Maße für die Position der vertikalen Schraubengruppe gemessen werden. Oben: Von der oberen Kante des Nebenteils zur obersten Schraube. Mitte: Von der Mittellinie der Schrauben zur Mittellinie des Nebenteils. Unten: Von der unteren Kante des Nebenteils zur untersten Schraube.
3	Schraubenrandabstand. Der Randabstand ist der Abstand zwischen der Mitte einer Schraube und dem Rand des Teils.
4	Anzahl der Schrauben.
5	Schraubenabstand. Geben Sie ein Leerzeichen ein, um Schraubenabstandswerte zu trennen. Geben Sie für jeden Schraubenabstand einen Wert ein. Geben Sie beispielsweise für 3 Schrauben 2 Werte ein.

Grundlegende Schraubeneigenschaften


Option	Beschreibung	Standard
Durchmesser	Schraubendurchmesser.	Die verfügbaren Größen sind im Schraubengarniturkatalog definiert.
Schraubennorm	Die innerhalb der Komponente zu verwendende Schraubennorm.	Die verfügbaren Normen sind im Schraubengarniturkatalog definiert.
Lochspiel	Das Spiel zwischen Schraube und Loch.
Gew. im Material	Legt fest, ob sich das Gewinde bei Schaftschrauben innerhalb der verschraubten Teile befinden darf. Dies hat keine Auswirkungen, wenn Vollgewindeschrauben verwendet werden.	`Ja`

Langlöcher

Es können Langlöcher oder überdimensionierte Löcher definiert werden.


Option	Beschreibung	Standard
1	Vertikale Abmessung des Langlochs.	`0` ergibt ein rundes Loch.
2	Horizontale Abmessung des Langlochs oder Größe für übergroße Löcher.	`0` ergibt ein rundes Loch.
Lochtyp	Langloch erstellt Langlöcher. Großes Loch erstellt überdimensionierte Löcher. Kein Loch erzeugt keine Löcher. Gewindelöcher erstellt Gewindelöcher.
Gedrehte Löcher	Wenn es sich bei dem Lochtyp um Langloch handelt, werden die Langlöcher mit dieser Option gedreht.
Löcher in	Teil(e), in dem/denen Langlöcher erstellt werden. Die Optionen sind abhängig von der jeweiligen Komponente.

Schraubenversatz


Option	Beschreibung
	Standard Nicht versetzt AutoDefaults kann diese Option ändern.
	Nicht versetzt
	Versetzung 1
	Versetzung 2
	Versetzung 3
	Versetzung 4

Registerkarte Allgemein

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Allgemein

Registerkarte Entwurf

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Entwurf

Registerkarte Berechnung

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Registerkarte Berechnung

Schweißnähte

Klicken Sie auf den folgenden Link, um weitere Informationen zu erhalten:

Erstellen von Schweißnähten
