В Tekla Structures 2026 вы можете использовать точные и актуальные данные о свойствах, полученные непосредственно со строительной площадки или завода, благодаря встроенным наборам свойств Trimble Connect.

Синхронизация наборов свойств Trimble Connect в Tekla Structures, а также управление ими. Данные наборов свойств можно использовать в фильтрах, отчетах, шаблонах, для , в метках на чертежах (например, в метках деталей), в Организаторе и при экспорте в IFC так же, как обычные атрибуты шаблонов. Это позволяет более эффективно использовать проектные данные и отслеживать ход выполнения проекта. Все изменения, вносимые в наборы свойств в Tekla Structures, автоматически синхронизируются с Trimble Connect и всеми остальными клиентами службы наборов свойств. Свойства набора свойств можно связать с объектами модели либо в Tekla Structures, либо в Trimble Connect. Note that the property set date field is not working as expected at the moment. This affects IFC export, drawings, filtering, and the project status visualization tool. The date field works correctly with reports, IFC4, and Organizer.

Предварительные условия для использования наборов свойств в Tekla Structures

• Ваша модель Tekla Structures должна быть связана с проектом Trimble Connect. Инструкции см. здесь: Связывание модели Tekla Structures с проектом Trimble Connect.

• В библиотеках наборов свойств в Trimble Connect нужно определить наборы свойств.

Открытие боковой панели Наборы свойств

В Tekla Structures на вкладке ленты Trimble Connect нажмите кнопку Наборы свойств, чтобы открыть окно боковой панели Наборы свойств.

Добавьте или отредактируйте наборы свойств в окне боковой панели. Все изменения, вносимые в Tekla Structures, автоматически синхронизируются с Trimble Connect. Tekla Structures и Trimble Connect используют одну службу наборов свойств, что обеспечивает синхронизацию данных наборов свойств во всех приложениях, использующих эти наборы.

В Tekla Structures синхронизация происходит автоматически при открытии Tekla Structures или модели Tekla Structures, а также при внесении изменений в Trimble Connect. Если изменить значение набора свойств в Trimble Connect или в других клиентах службы наборов свойств, оно автоматически кэшируется в Tekla Structures. Это позволяет использовать в Tekla Structures точные данные набора свойств. Чтобы вручную синхронизировать данные наборов свойств, нажмите кнопку .

Файл кэша для данных набора свойств

Данные набора свойств хранятся в файле локального кэша PropertySetCache.LUMO, который создается во время первоначальной синхронизации и находится в папке модели Tekla Structures.

Локальный кэш обновляется автоматически при каждой последующей синхронизации, подтягивая последние изменения. Если файл кэша удален или не существует, при нажатии кнопки он создается заново.

Использование данных набора свойств в Tekla Structures

Вы можете использовать данные набора свойств в Tekla Structures несколькими способами, как и обычные атрибуты шаблонов или пользовательские атрибуты.

Например, данные набора свойств можно использовать:

• При фильтрации. Создайте фильтры выбора или фильтры вида на основе данных свойств.

• В отчетах. Формируйте отчеты на основе данных свойств, таких как состояние производства или отгрузки.

• В чертежах. Добавьте данные свойств, например в метки деталей, ассоциативные примечания и шаблоны чертежей.

• При экспорте в IFC. Включите свойства наборов свойств в экспортируемые модели для внешних заинтересованных лиц.

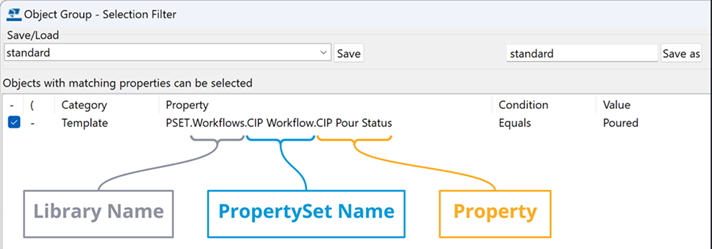

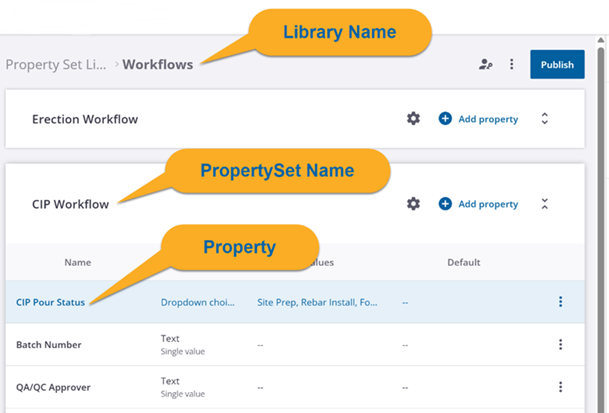

Синтаксис для данных набора свойств в Tekla Structures

Данные наборов свойств можно использовать в фильтрах, отчетах, шаблонах, для , в метках на чертежах (например, в метках деталей), в Организаторе и при экспорте в IFC. Убедитесь, что в наборах свойств используется указанный ниже синтаксис.

• Для деталей: PSET.<LibraryName>.<PropertySetName>.<Property>

  Обратите внимание, что параметр <LibraryName> необязателен, а параметры <PropertySetName> и <Property> — обязательны.

• Для сборок: ASSEMBLY.PSET.<LibraryName>.<PropertySetName>.<Property>

• Для ЖБ элементов: CAST_UNIT.PSET.<LibraryName>.<PropertySetName>.<Property>

  Добавление префикса ASSEMBLY или CAST_UNIT позволяет использовать наборы свойств на уровне сборки или ЖБ элемента.

  Придерживайтесь обычного синтаксиса атрибута шаблона и используйте данные набора свойств в случаях, когда обычно применяются пользовательские атрибуты или атрибуты шаблона.
