In Tekla Structures 2026 kunt u nauwkeurige en actuele eigenschapsgegevens van de bouwplaats of fabriek benutten via de geïntegreerde Trimble Connect-eigenschappensets.

Synchroniseer en beheer eigenschappensets vanuit Trimble Connect in Tekla Structures. Gebruik de eigenschappensetgegevens in filters, lijsten, templates, labels in tekeningen zoals onderdeellabels, Organisator en IFC-exporten vergelijkbaar met reguliere template-attributen, om het gebruik van projectgegevens te verbeteren en de voortgang van het project volgen. Elke wijziging in de eigenschappensets in Tekla Structures wordt automatisch gesynchroniseerd met Trimble Connect en alle andere clients van de eigenschappensetservice. U kunt de eigenschappen van eigenschappensets koppelen aan modelobjecten in Tekla Structures of Trimble Connect. Note that the property set date field is not working as expected at the moment. This affects IFC export, drawings, filtering, and the project status visualization tool. The date field works correctly with reports, IFC4, and Organizer.

Vereisten voor het gebruik van eigenschappensets in Tekla Structures

• Uw Tekla Structures-model moet worden gekoppeld aan een Trimble Connect-project. Zie hier voor instructies: Een Tekla Structures-model aan een Trimble Connect-project koppelen.

• De eigenschappensets moeten zijn gedefinieerd in de bibliotheken met eigenschappensets in Trimble Connect.

Open het zijvenster Eigenschappensets

Klik in Tekla Structures op het linttabblad Trimble Connect op de knop Eigenschappensets om het zijvenster Eigenschappensets te openen.

In het zijvenster kunt u eigenschappensets toevoegen of bewerken. Alle wijzigingen die in Tekla Structures worden aangebracht, worden automatisch gesynchroniseerd met Trimble Connect. Tekla Structures en Trimble Connect gebruiken dezelfde eigenschappensetservice, wat gesynchroniseerde eigenschappensetgegevens mogelijk maakt in alle applicaties die de eigenschappensets gebruiken.

In Tekla Structures wordt de synchronisatie automatisch uitgevoerd wanneer u Tekla Structures of een Tekla Structures-model opent of wanneer iets is gewijzigd in Trimble Connect. Als een waarde van een eigenschappenset wordt gewijzigd in Trimble Connect of in andere clients van de eigenschappensetservice, wordt de waarde automatisch opgeslagen in de cache van Tekla Structures. Dit maakt het mogelijk om juiste eigenschappensetgegevens te gebruiken in Tekla Structures. Om de eigenschappensetgegevens handmatig te synchroniseren, klikt u op de knop .

Cachebestand voor eigenschappensetgegevens

De eigenschappensetgegevens worden opgeslagen in een lokaal cachebestand, PropertySetCache.LUMO. Dit wordt bij het eerste synchronisatieproces aangemaakt in de Tekla Structures-modelmap.

Nadat de lokale cache is aangemaakt, wordt deze bij volgende synchronisaties automatisch bijgewerkt met de nieuwste wijzigingen. Als het cachebestand is verwijderd of niet bestaat, kunt u het opnieuw aanmaken door te klikken op de knop .

Eigenschappensetgegevens gebruiken in Tekla Structures

In Tekla Structures kunt u de eigenschappensetgegevens op verschillende manieren gebruiken, vergelijkbaar met hoe u normale template-attributen of gebruikersattributen (UDA's) zou gebruiken.

U kunt de eigenschappensetgegevens bijvoorbeeld op de volgende manieren gebruiken:

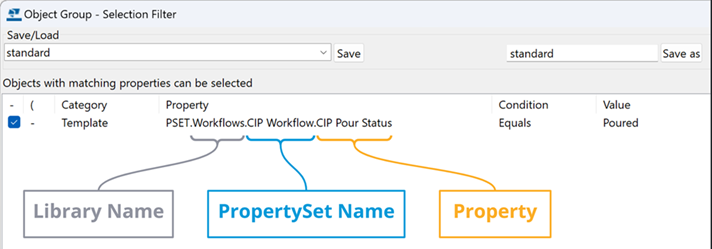

• In filters: maak selectiefilters of vensterfilters op basis van eigenschappensetgegevens.

• In rapporten: genereer lijsten op basis van eigenschappensetgegevens, zoals de fabricage- of verzendstatus.

• In tekeningen: voeg eigenschappensetgegevens toe, bijvoorbeeld aan onderdeellabels, associatieve opmerkingen en tekeningtemplates.

• In IFC-export: voeg de eigenschappen van de eigenschappenset toe wanneer u modellen exporteert voor externe belanghebbenden.

Syntaxis voor eigenschappensetgegevens in Tekla Structures

Gebruik de eigenschappensetgegevens in filters, rapporten, templates, labels in tekeningen (zoals onderdeellabels), Organisator en IFC-export. De syntaxis voor eigenschappensets is als volgt:

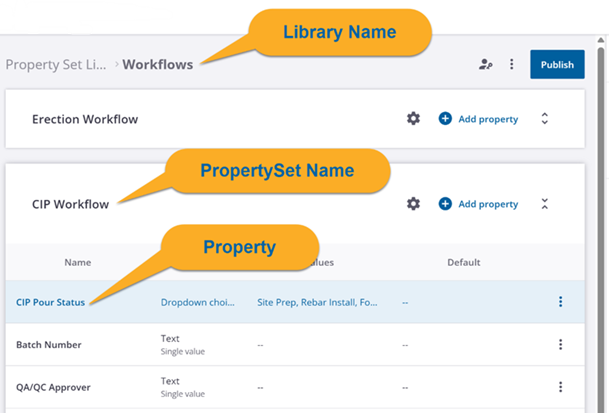

• Voor onderdelen: PSET.<LibraryName>.<PropertySetName>.<Property>

  Merk op dat <LibraryName> optioneel is, maar <PropertySetName> en <Property> verplicht zijn.

• Voor merken: ASSEMBLY.PSET.<LibraryName>.<PropertySetName>.<Property>

• Voor betonelementen: CAST_UNIT.PSET.<LibraryName>.<PropertySetName>.<Property>

  U kunt het prefix ASSEMBLY of CAST_UNIT toevoegen; daarmee kunt u de eigenschappensets gebruiken op het niveau van merken of betonelementen.

  Volg de gebruikelijke syntaxis voor template-attributen en gebruik de eigenschappensetgegevens in gevallen waar u normaal gesproken gebruikersattributen (UDA's) of template-attributen zou gebruiken.
