Добавление ссылок на текстовые файлы на чертежи

Вы можете показывать текст из файла с обычным текстом (.txt) или с RTF-текстом (.rtf), добавленного на чертеж в виде ссылки. Tekla Structures добавит текст, используя указанное форматирование и текущие свойства текстового файла, определенные на панели свойств.

Примечания и ограничения

Файлы .rft, созданные или измененные в Tekla Structures 2026 или более новых версиях, невозможно использовать в более старых версиях Tekla Structures, поскольку они не совместимы и содержимое не будет отображаться.
При использовании объектов «Текстовый файл» формата .rft на чертежах расширенный параметр XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT игнорируется. Поведение объектов соответствует логике предыдущих версий.
В текстовых файлах не поддерживаются гиперссылки и ссылки на изображения.
Цвета Tekla Structures всегда отображаются корректно. Если в файле .rtf используется цвет, который не поддерживается в Tekla Structures, будет использоваться ближайший цвет Tekla Structures из набора цветов .
Tekla Structures поддерживает файлы .rtf из любого редактора RTF-текста.
Если вы измените текст в исходном текстовом файле или в полноценном окне Текстовый редактор, текст изменится на всех чертежах, содержащих ссылку на этот файл.
Вы также можете добавлять на чертежи простой или RTF-текст в качестве объектов. Дополнительные сведения см. в разделе Добавление и изменение текста на чертежах.

Добавление ссылки на текстовый файл

Вам потребуется файл с обычным или RTF-текстом, который нужно добавить в качестве ссылки.

Откройте чертеж, на который вы хотите добавить ссылку на текстовый файл.
На вкладке Аннотации выберите Текстовый файл.
Появится панель свойств Текстовый файл. Также можно выбрать Текстовый файл из списка объектов панели свойств.
Рядом с пунктом Имя файла нажмите кнопку «плюс» и выберите один из следующих вариантов:

Связать с файлом: Выбор существующего файла .txt или .rtf.

Создать новый файл: Создание нового файла .txt или .rtf в указанном месте. По умолчанию новые файлы сохраняются в папке текущей модели.
Чтобы отредактировать текст в полноценном окне Текстовый редактор, снова нажмите кнопку «плюс» и выберите Редактировать файл.

По умолчанию открывается встроенный редактор Tekla Structures. Чтобы текст открывался в используемом по умолчанию внешнем редакторе, установите расширенный параметр XS_DRAWING_TEXT_FILE_OBJECT_USE_EXTERNAL_EDITOR в значение TRUE.

Дополнительные сведения см. в разделе «Редактирование встроенного текста в полноценном окне текстового редактора» ниже.

Редактировать в полноценном окне Текстовый редактор можно как обычный, так и RTF-текст, однако панель форматирования недоступна для обычного текста.
На панели свойств задайте нужные цвет, тип и высоту шрифта.

Эти свойства можно задать только для .txt файлов.

Можно использовать стандартный цвет или свой пользовательский цвет RGB.
Задайте требуемый масштаб.

Масштаб можно задать только для файлов .rtf.

Масштаб позволяет увеличить или уменьшить содержимое файла .rtf. Если задать масштаб равным 1, буквы будут того же размера, что и буквы в исходном файле .rtf.
Задайте Масштабирование:
- Без масштабирования: Tekla Structures: размер объекта корректируется так, чтобы он уместился в рамку. При изменении размера рамки путем перетаскивания ручек текст переносится. Минимальная ширина рамки определяется самым длинным словом.
- Вписать : Tekla Structures: объект вставляется в своем исходном размере. В этом случае при изменении размера рамки текста путем перетаскивания ручек текст не переносится, а шрифт автоматически масштабируется.
Задайте тип и цвет линии рамки текста.

Можно использовать стандартный цвет или свой пользовательский цвет RGB.
Укажите положение верхнего левого угла рамки текста.

Tekla Structures добавит ссылку на текст в рамке с изменяемыми размерами, используя форматирование, заданное в текстовом файле (для файлов с текстом в формате RTF), и свойства, определенные в свойствах текстового файла.

Если вы хотите изменить свойства текстового объекта, дважды нажмите на рамку вокруг текста на чертеже.

Чтобы отформатировать RTF-текст во встроенном текстовом редакторе, дважды нажмите на добавленный текст. Подробные сведения см. в разделе «Редактирование встроенного текста в полноценном окне текстового редактора» ниже.

Редактирование встроенного текста в полноценном окне текстового редактора

Если вы добавили ссылку на файл с RTF-текстом (.rtf), то можете редактировать и форматировать текст в полноценном окне Текстовый редактор. В полноценном окне Текстовый редактор также можно редактировать обычные текстовые файлы, но применять RTF-форматирование к обычному тексту нельзя.

В инструменте Текстовый редактор также можно открывать, редактировать и сохранять обычные текстовые файлы (.txt), но к ним нельзя применять RTF-форматирование.

На панели свойств Текстовый файл нажмите кнопку «плюс» рядом с пунктом Имя файла и выберите один из следующих вариантов:

Связать с файлом: Выбор существующего файла .txt или .rtf.

Создать новый файл: Создание нового файла .txt или .rtf в указанном месте. По умолчанию новые файлы сохраняются в папке текущей модели.
Снова нажмите кнопку «плюс» и выберите Редактировать файл.

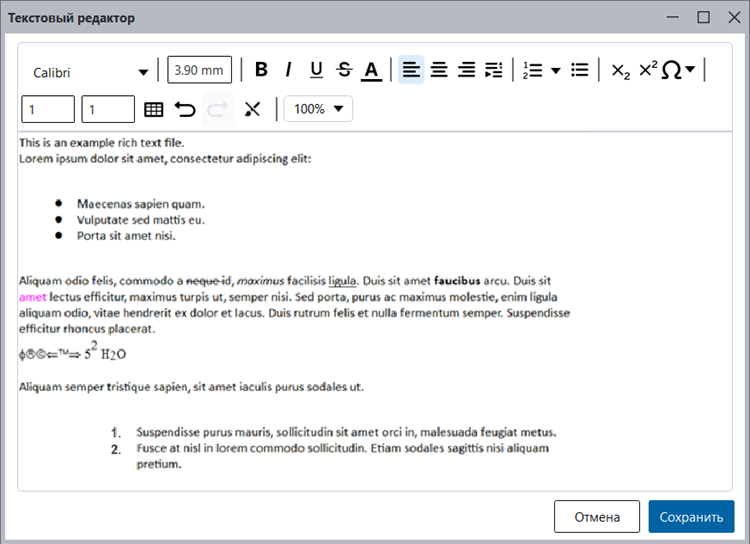

Появится диалоговое окно Текстовый редактор.

Если вы добавили на чертеж ссылку на текст, то можете открыть текст в полноценном окне Текстовый редактор, дважды щелкнув на текст внутри рамки. Обратите внимание, что при двойном нажатии на рамку текста на панели свойств откроются свойства текстового файла.

В полноценном окне Текстовый редактор при масштабе 100% стандартный размер шрифта обычного текста зависит от размера шрифта объекта Текстовый файл, заданного в поле Высота шрифта на панели свойств.
Используйте элементы управления на панели форматирования, чтобы отформатировать текст.
Для RTF-текста доступны следующие параметры форматирования:
- Имя и высота шрифта
- Цвет текста, полужирный текст, курсив, подчеркивание, зачеркивание, подстрочный и надстрочный текст
- Редактирование абзаца: выравнивание по центру, левому и правому краю, отступ слева и отступ первой строки, межстрочный интервал, интервал между абзацами, размер табуляции по умолчанию
- Символы: Чтобы добавить символы, нажмите на значок . Появится список последних 5 вставленных символов, а также список часто используемых символов. Чтобы открыть диалоговое окно Символ с другими доступными символами, нажмите Еще.
  Отображаются только символы, совместимые с текущей версией Tekla Structures и настройками кодовой страницы для программ, не поддерживающих Unicode, в Windows.
- Списки: маркированные, нумерованные и буквенные, с возможностью выбора начального номера или буквы
- Таблицы: создание таблиц, регулировка ширины столбцов, вставка и удаление строк и столбцов, удаление таблиц
- Отмена и повторное применение изменений
- Удалить форматирование
- Изменение масштаба (Ctrl + колесико мыши)
- Сочетания клавиш для вырезания, копирования и вставки
Чтобы сохранить изменения, нажмите Сохранить.

Исходный текстовый файл обновляется соответствующим образом. Если на других чертежах есть ссылки на тот же текст, они также будут обновлены.

Примеры

В следующем примере используется тип масштабирования Без масштабирования. При изменении размера рамки путем перетаскивания ручек текст переносится, поэтому текст всегда помещается в рамку. Размер шрифта не меняется.

В следующем примере используется тип масштабирования Вписать. При изменении размера рамки текста путем перетаскивания ручек текст не переносится; вместо этого размер шрифта автоматически изменяется так, чтобы текст помещался в рамку.
