Создание и отображение снимков на чертежах

Снимки чертежей позволяют быстро просмотреть любой чертеж, не открывая его. Это удобно делать, когда вам нужно только проверить чертеж, но не редактировать его, или просмотреть несколько чертежей, чтобы найти нужный (например, определенную редакцию чертежа). Наложение снимков позволяет просматривать содержимое чертежей непосредственно на виде модели, не открывая сам чертеж.

Можно также отображать снимки чертежей поверх последней версии чертежа или поверх другого чертежа в режиме работы с чертежами. Можно делать снимки всех типов чертежей, и на все типы чертежей можно накладывать снимки чертежа. Снимки также можно отображать при создании рабочих чертежей, чтобы найти наиболее подходящий шаблон чертежа.

Создание снимков чертежей

По умолчанию снимок создается при открытии и сохранении чертежа. Снимок представляет собой ситуацию на момент последнего сохранения чертежа, поэтому все изменения, внесенные в модель с этого момента, на снимке отражены не будут.

Выберите чертеж в диалоговом окне Диспетчер документов и откройте его.
Сохраните чертеж, перейдя в меню Файл и выбрав Сохранить чертеж.

Снимок сохраняется в папке ..\<model>\drawings\Snapshots.
Выберите этот же чертеж в диалоговом окне Диспетчер документов.
Нажмите кнопку Снимки внизу диалогового окна Диспетчер документов, чтобы отобразить снимок.

Ниже приведен пример снимка.

Если вы выбрали чертеж, у которого нет снимка, при нажатии кнопки Снимки откроется окно, в котором вам будет предложено открыть чертеж и сохранить его, чтобы создать снимок.

расширенные параметры, связанные с снимками чертежей

Чтобы автоматически создавать снимки чертежей при создании чертежа, установите для расширенного параметра XS_DRAWING_CREATE_SNAPSHOT_ON_DRAWING_CREATION значение TRUE в категории Свойства чертежа диалогового окна Расширенные параметры.

Чтобы автоматически создавать снимки чертежей при сохранении чертежа, установите для расширенного параметра XS_DRAWING_SNAPSHOT_CREATION значение TRUE в категории Свойства чертежа диалогового окна Расширенные параметры.

Наложение снимка

Вы можете просматривать снимок чертежа, пока редактируете чертеж. В наложении снимка можно увидеть последние изменения и, например, выровнять по нему содержимое чертежа. Можно видеть изменения в чертеже с момента последнего обновления и переключаться между снимком и самим чертежом.

Искать нужные чертежи путем просмотра снимков гораздо быстрее, чем открывать чертежи по одному.

Ограничения

Текстовые надписи при просмотре из модели являются односторонними, и DX-графика не поддерживает текст на снимках.
Наложение в модели не работает для трехмерных видов чертежей.
Виды, находящиеся за пределами области печати, при наложении на модель отображаются.
Чтение больших снимков чертежей общего вида может занять длительное время.
Первый снимок загружается дольше, чем остальные снимки.

Чтобы использовать снимок чертежа в качестве наложения, сначала необходимо создать снимок, открыв и сохранив чертеж.

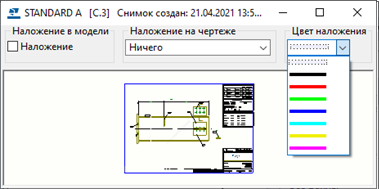

Ниже показаны настройки снимка:

Наложение снимков в модели

Откройте диалоговое окно Диспетчер документов и выберите чертеж.
Нажмите Снимки.
В верхней части появившегося диалогового окна снимка в области Наложение в модели установите флажок Наложение. Можно также выбрать цвет для снимка.

На ЖБ элемент накладывается соответствующий чертеж ЖБ элемента.

Наложение снимков на чертежах

Выберите Чертеж > Диспетчер документов и откройте чертеж, который изменился с момента создания последнего снимка.
По-прежнему находясь в диалоговом окне Диспетчер документов, выберите тот же чертеж и нажмите кнопку Снимки.
В области Наложение на чертеже выберите один из следующих вариантов:

Наложение: отображение снимка на чертеже так, чтобы были видны и чертеж, и снимок.

Показывать только снимок: отображение только снимка без самого чертежа.

Ничего: быстрый переход к самому чертежу.
Выберите цвет для снимка.

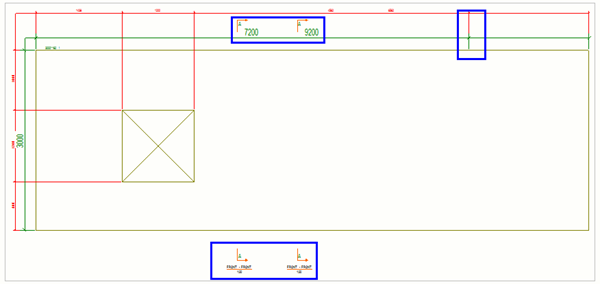

В приведенном ниже примере с момента создания снимка изменился размер ЖБ элемента.

Совет:

Если открыт чертеж общего вида в плане и вы хотите выровнять его содержимое по другому чертежу общего вида, вы можете открыть снимок второго чертежа поверх первого и привязываться к этому снимку при размещении или перемещении объектов на открытом чертеже. Привязываться к наложениям снимков чертежей можно с помощью переключателя привязки Привязка к линиям / точкам геометрии .
