Добавление на чертежи меток уровня

Метка уровня (отметка высоты или высотная точка на плане) обозначает высоту точки. Помимо автоматически проставляемых отметок высот, которые можно задать в свойствах чертежа перед его созданием, а также информации о высотах в добавленных в модель подписях сетки, для обеспечения правильности размеров можно вручную добавить на чертеж метки уровня.

Прим.:

Значение укорачивания, заданное в пользовательских свойствах детали, также влияет на метки уровня.

Откройте чертеж.
На вкладке Аннотации выберите Метка уровня.
Если требуется сначала изменить свойства, удерживайте клавишу Shift и нажмите командную кнопку.
Дополнительные сведения о свойствах меток уровней см. в разделе Свойства метки уровня.

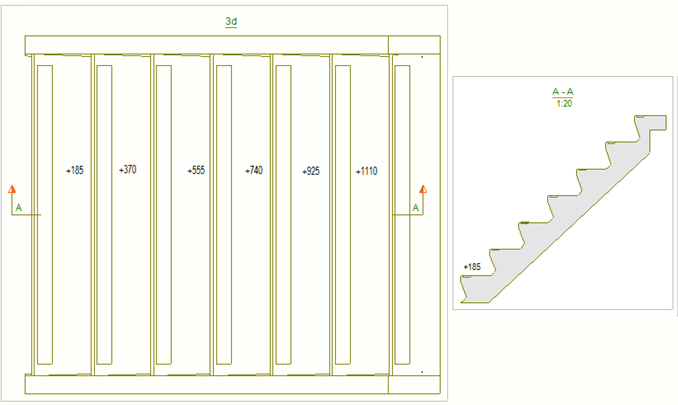

Чтобы поставить высотную точку на плане, выберите деталь.
Укажите точку ассоциативности для линии выноски и положение метки.
Возможность выбора точки зависит от активных переключателей привязки.

(1) Отметка высоты в подписи сетки

(2) Отметка высоты, созданная с помощью команды Добавить метку уровня на чертеже

Можно также добавлять метки уровня на плоскостные виды чертежей общего вида. В этом случае имеет смысл не использовать линию выноски.
