Możesz teraz bezpośrednio uwzględniać znak zbrojenia w wymiarach zbrojenia poprzez dostosowanie właściwości wymiaru zbrojenia, co usprawnia tworzenie rysunków zbrojenia i zapewnia zgodność z normami branżowymi.

W tej funkcji znaki zbrojenia są powiązane z wymiarami zbrojenia. W rezultacie znaki zbrojenia automatycznie dostosowują swoje położenie po przesunięciu wymiaru zbrojenia.

Wcześniej znaki zbrojenia i wymiary zbrojenia należało tworzyć i modyfikować oddzielnie, co było czasochłonne.

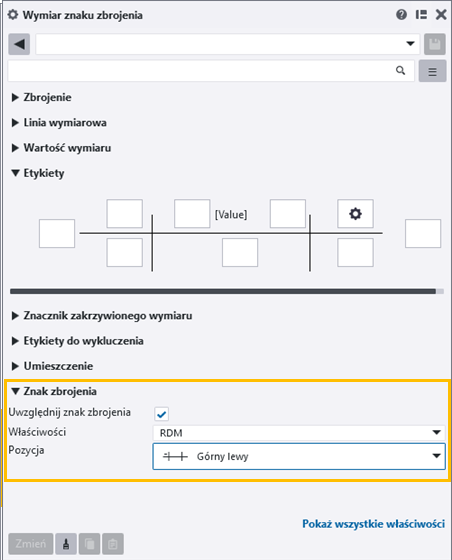

Do panelu właściwości Wymiar znaku zbrojenia dodano nowe ustawienia znaków zbrojenia, umożliwiające ich uwzględnienie podczas tworzenia lub modyfikowania wymiaru zbrojenia.

• Aby uwzględnić znaki zbrojenia w wymiarach zbrojenia, zaznacz pole wyboru Uwzględnij znak zbrojenia i wybierz plik właściwości znaku zbrojenia, który ma zostać użyty do tworzenia znaku.

• Możesz określić położenie znaków zbrojenia względem wymiaru zbrojenia, wybierając odpowiednią opcję z listy Pozycja. Dostępne opcje:

  Ręcznie

  Górny lewy

  Środkowy lewy

  Dolny lewy

  Górny środkowy

  Dolny środkowy

  Górny prawy

  Środkowy prawy

  Dolny prawy

• Możesz ręcznie przeciągnąć znak w dowolne miejsce — zachowa ono powiązanie z wymiarem zbrojenia. W takim przypadku opcja Pozycja automatycznie zmieni się na Ręcznie, co oznacza, że znak zbrojenia nie jest już ograniczony do stałego położenia.

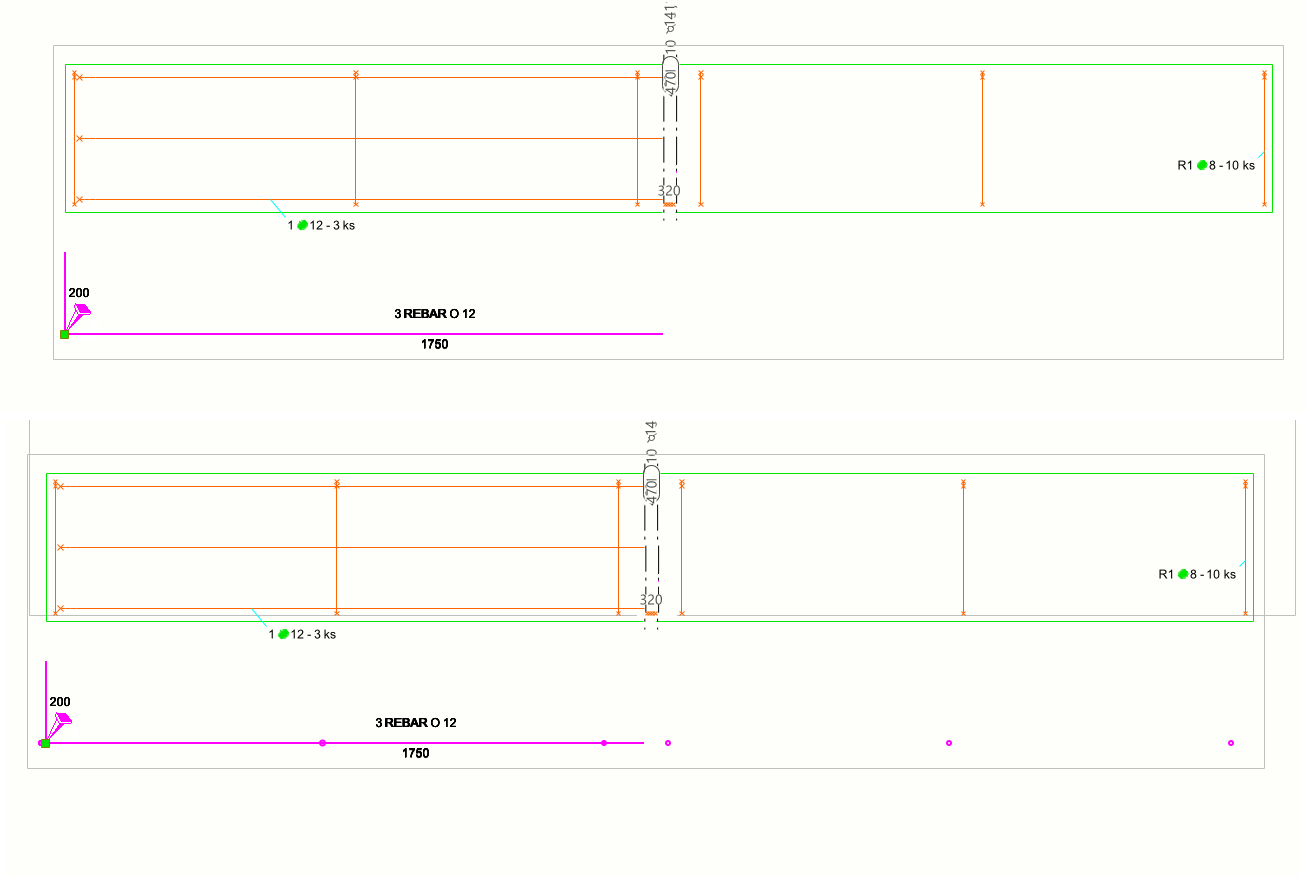

Poniżej przedstawiono przykład, w którym wybrano opcję Górny lewy Pozycja.

Uwagi i ograniczenia

• Jeśli pręty zbrojeniowe na rysunku mają już oddzielnie utworzone znaki, opcja Uwzględnij znak zbrojenia nie działa. Najpierw usuń istniejące znaki zbrojenia, a następnie utwórz nowe znaki, korzystając z opcji Uwzględnij znak zbrojenia we właściwościach Wymiar znaku zbrojenia.

• Jeśli przesuniesz wymiar zbrojenia poza bryłę pręta, znak zbrojenia utraci adaptacyjność względem powiązanego wymiaru zbrojenia. Po ponownym przesunięciu wymiaru zbrojenia do wnętrza bryły pręta znak zbrojenia odzyska adaptacyjność względem wymiaru zbrojenia.

Aby uzyskać więcej informacji, zobacz sekcję Ręczne dodawanie wymiarów do zbrojenia.

TTSD-69109, TTSD-72569, TTSD-72568

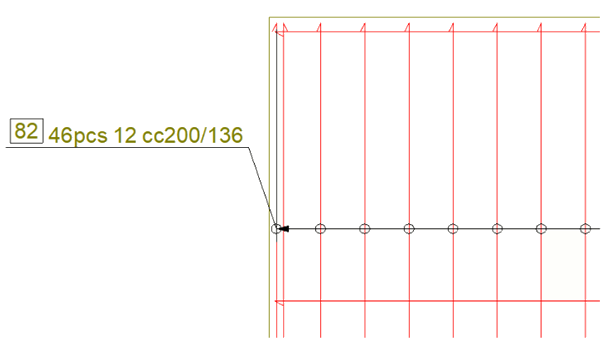

W przypadku scalonych znaków prętów zbrojeniowych z pojedynczą linią odniesienia można teraz przeciągnąć punkt powiązania linii odniesienia znaku w inne miejsce. Wcześniej przeciąganie było wyłączone.

To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2025 SP1.

TTSD-24079

W pliku rebar_config.inp dodano dwa nowe parametry: PullOutBendingRadiusDimensionUnit i PullOutBendingRadiusPrefix:

• PullOutBendingRadiusDimensionUnit: PullOutBendingRadiusDimensionUnit określa jednostkę stosowaną w tekście promienia gięcia na szkicu pręta. Dostępne opcje:

  0 = auto

  1 = mm

  2 = cm

  3 = m

  4 = cale

  5 = stopa i cal

  6 = cm lub m

  Jeśli PullOutBendingRadiusDimensionUnit nie jest ustawione, domyślnie stosowane są milimetry dla jednostek metrycznych i cale dla jednostek imperialnych. Jeśli wartość PullOutBendingRadiusAsMultiplier jest ustawiona na 1, ustawienie ma pierwszeństwo i PullOutBendingRadiusDimensionUnit nie ma wpływu.

• PullOutBendingRadiusPrefix: PullOutBendingRadiusPrefix określa przyrostek stosowany w tekście promienia gięcia w szkicu pręta. Jeśli parametr nie jest ustawiony, zostanie przyjęta wartość domyślna dBR=. Jeśli parametr zostanie ustawiony jako pusty, przyrostek nie będzie wyprowadzany.

Format i dokładność wymiarów promienia są definiowane przez istniejące ustawienia w PullOutDimensionFormat oraz PullOutDimensionPrecision.

Aby uzyskać więcej informacji o ustawieniach dotyczących zbrojenia na rysunkach, zobacz sekcję Ustawienia zbrojenia dla rysunków (rebar_config.inp).

TTSD-71870
