Améliorations des armatures dans les dessins
Vous pouvez désormais inclure des repères d’armature dans les repères de cotation d’armature en ajustant les propriétés des repères de cotation d’armature. Le fichier rebar-config.inp comporte de nouveaux paramètres pour le rayon de courbure, et vous pouvez faire glisser les points d'associativité des traits de rappel des repères d'armature fusionnés. Des améliorations ont été apportées aux images extraites pour afficher les symboles et étiquettes du rayon de courbure, inclure les barres transversales dans les images extraites des treillis d'armature, et inclure les armatures longitudinales dans la cotation des treillis pliés.
Inclure les repères d'armature dans les repères de cotation d'armature
Vous pouvez désormais inclure les repères d'armature directement dans les repères de cotation d'armature en ajustant les propriétés du repère de cotation, ce qui rationalise la production des dessins d’armature et garantit la conformité aux standards du secteur.
Dans cette nouvelle fonctionnalité, les repères d'armature sont associés aux repères de cotation d'armature. En conséquence, les repères d'armature ajusteront automatiquement leur position chaque fois que le repère de cotation d'armature est déplacé.
Auparavant, les repères d’armature et les repères de cotation d’armature devaient être créés et modifiés séparément, ce qui prenait beaucoup de temps.
De nouveaux paramètres pour les repères d'armature ont été ajoutés au panneau de propriétés Repère d'armature, vous permettant d'inclure des repères d'armature lors de la création ou de la modification d'un repère de cotation d'armature.

-

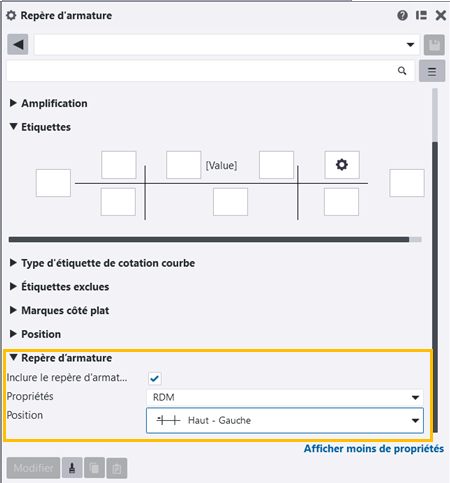

Pour inclure des repères d'armature dans le repère de cotation d'armature, cochez la case Inclure le repère d'armature et sélectionnez le fichier de propriétés de repères d'armature que vous souhaitez utiliser pour créer les repères.
-
Vous pouvez positionner les repères d'armature par rapport au repère de cotation d'armature en sélectionnant une option dans la liste Position. Les différentes options sont les suivantes :
Manuel
Haut - Gauche
Milieu gauche
Bas - Gauche
Haut -Centre
Bas - Centre
Haut - Droit
Milieu droit
Bas - Droit -
Vous pouvez déplacer manuellement le repère à n'importe quel emplacement, et il conservera son association avec le repère de cotation d'armature. Lorsque vous faites cela, l’option Position change automatiquement en Manuel, indiquant que la repère d’armature n’est plus limitée à une position fixe.
Voici un exemple dans lequel l'option Haut - Gauche Position a été sélectionnée.

Remarques et limitations
-
Si les armatures du dessin possèdent déjà des repères d'armature distincts créés séparément, l'option Inclure le repère d'armature ne fonctionne pas. Vous devez d'abord supprimer les repères d'armature existants avant d'en créer de nouveaux à l'aide de l'option Inclure le repère d'armature dans les propriétés Repère d'armature.
-
Si vous déplacez le repère de cotation d'armature en dehors de la barre, le repère d'armature perd son adaptabilité avec le repère de cotation d'armature correspondant. Lorsque vous remettez le repère de cotation d'armature à l'intérieur de la barre, le repère d'armature retrouve son adaptabilité par rapport au repère de cotation d'armature.
Pour plus d'informations, voir Ajout de cotations manuel à un ferraillage.
TTSD-69109, TTSD-72569, TTSD-72568
Déplacement du point d’associativité du trait de rappel des repères d’armature combinés
Pour les repères d’armature combinés avec un seul trait de rappel, vous pouvez désormais faire glisser le point d’associativité du trait de rappel du repère vers un autre emplacement. Auparavant, le déplacement était désactivé.
Cette amélioration a déjà été intégrée dans Tekla Structures 2025 SP1.
TTSD-24079
Nouveaux paramètres pour le rayon de courbure dans rebar_config.inp
Deux nouveaux paramètres, PullOutBendingRadiusDimensionUnit et PullOutBendingRadiusPrefix, sont disponibles dans rebar_config.inp :
-
PullOutBendingRadiusDimensionUnit :
PullOutBendingRadiusDimensionUnitdéfinit l'unité à utiliser dans le texte du rayon de courbure dans l'image extraite. Les différentes options sont les suivantes :0 = auto
1 = mm
2 = cm
3 = m
4 = pouce
5 = pied et pouce
6 = cm ou m
Si
PullOutBendingRadiusDimensionUnitn'est pas défini, le millimètre est utilisé par défaut pour l'environnement métrique et le pouce pour l'environnement impérial. SiPullOutBendingRadiusAsMultiplierest défini sur 1, il est prioritaire etPullOutBendingRadiusDimensionUnitn'a pas d'impact. -
PullOutBendingRadiusPrefix :
PullOutBendingRadiusPrefixdéfinit le préfixe à utiliser dans le texte du rayon de courbure dans l'image extraite. S'il n'est pas défini, il sera remplacé par défaut pardBR=. S'il est défini comme vide, aucun préfixe ne sera utilisé.
Le format et la précision des dimensions du rayon sont définis par les paramètres existants dans PullOutDimensionFormat et PullOutDimensionPrecision.
Pour plus d'informations sur les paramètres relatifs à l'armature dans les dessins, voir Paramètres de ferraillage pour les dessins (rebar_config.inp).
TTSD-71870
Améliorations des images extraites d'armatures
Inclure les barres transversales dans les images extraites
Image extraite et repère d'armature: Un nouveau paramètre, Créer repères de barres transversales, a été ajouté dans les Options de présentation de l’onglet Armature pour inclure les barres transversales dans les images extraites des treillis fers. Les options sont Oui et Non.
Dessiner les images extraites d'armatures: Le nouveau paramètre Créer repères de barres transversales sera également utilisé dans les images extraites créées avec l'outil Dessiner les images extraites d'armatures si vous avez sélectionné de créer les formes de courbure à partir du fichier de configuration Image extraite et repère d'armature enregistré et que vous avez défini Créer repères de barres transversales sur Oui dans le fichier de configuration sélectionné.

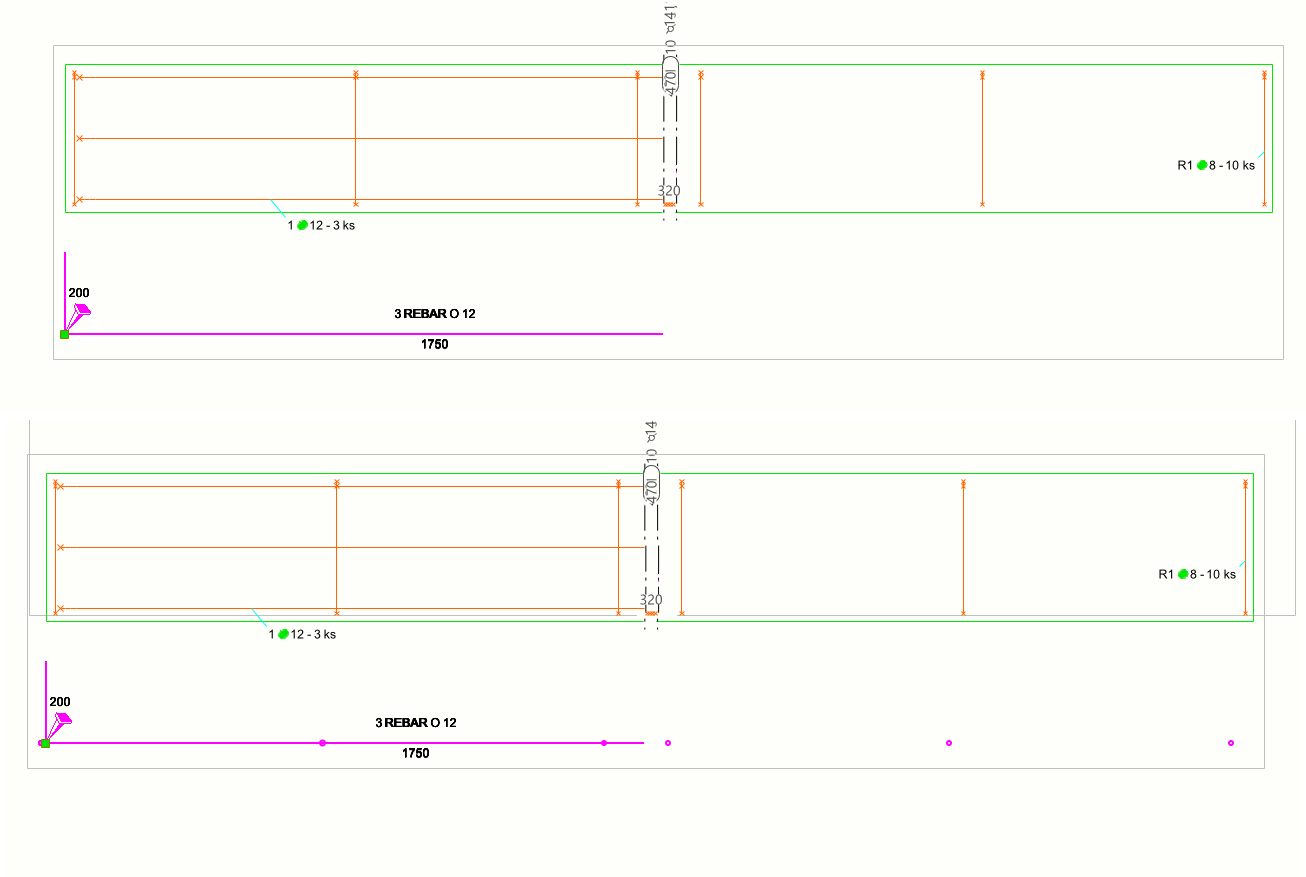

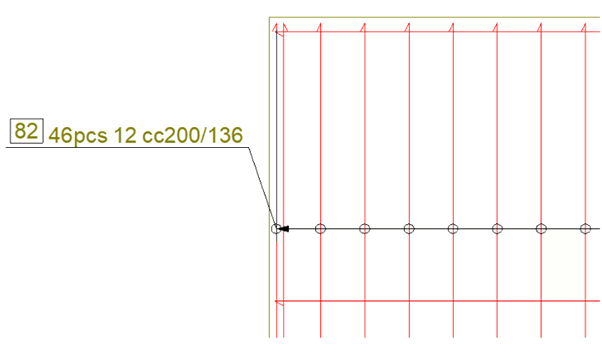

Dans l'exemple de dessin ci-dessous, la vue supérieure du dessin montre les barres d'armature avec la nouvelle option Créer repères de barres transversales définie sur Non. La vue du dessin du bas montre les barres d'armature avec la nouvelle option définie sur Oui, et vous pouvez voir les barres d'armature qui se croisent sous forme de petits cercles.

Pour plus d'informations, voir Dessiner des images extraites d'armatures à l'aide de l'application Image extraite et repère d'armature et Dessin d'images extraites avec l'application Dessiner les images extraites d'armatures.
TSAC-9238, TSAC-7315
Inclure les barres longitudinales dans la cotation des treillis pliés dans l'image extraite.
Une nouvelle option avancée, XS_REBAR_BENT_MESH_PULLOUT_DIMENSIONS_INCLUDE_LONGITUDINAL_BARS, a été ajoutée pour contrôler si les barres longitudinales sont incluses dans la cotation indiquée sur une image extraite de treillis pliés. Définissez cette option avancée sur TRUE pour prendre en compte les barres longitudinales, et sur FALSE pour les ignorer. TRUE est la valeur par défaut. Cette option avancée affecte les images extraites dans les repères et les gabarits.

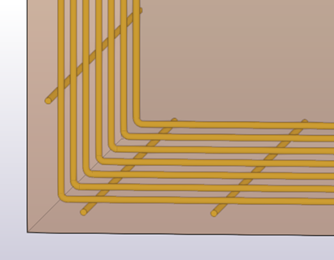

Voici un exemple de treillis plié, dont les barres longitudinales sont situées à l'extérieur des fers transversaux. Désormais, les barres longitudinales sont prises en compte dans la cotation de l'image extraite.

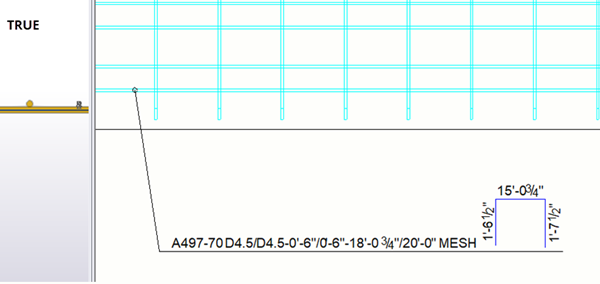

Dans l'exemple ci-dessous, les barres longitudinales sont prises en compte dans les cotations.

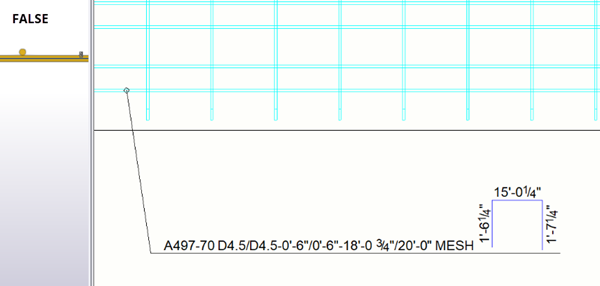

Dans l'exemple ci-dessous, les barres longitudinales ne sont pas prises en compte dans la cotation.

TTSD-74429
Affichage du symbole et de l'étiquette du rayon de courbure dans les images extraites
Les images extraites d'armatures utilisent désormais les rayons de courbure standard pour les liernes et les cadres du catalogue d'armatures afin de déterminer si le symbole et l'étiquette du rayon de courbure doivent être affichés : Lorsque le rayon de courbure correspond à celui de la lierne ou du cadre, le symbole et l'étiquette ne sont pas affichés. Pour toutes les autres valeurs de rayon, le symbole et l'étiquette sont affichés. Auparavant, des valeurs codées en dur étaient utilisées au lieu des valeurs du catalogue d'armatures.
TTSD-72954
