Mejoras en armaduras en los dibujos

Ahora puede incluir marcas de armadura dentro de las marcas de dimensión de armadura ajustando las propiedades de las marcas de dimensión de armadura. El archivo rebar-config.inp tiene nuevas configuraciones para el radio de plegado, y ahora puede arrastrar los puntos de asociatividad de las líneas de referencia de marcas de armaduras combinadas. Se han realizado mejoras en las imágenes extraídas para mostrar símbolos y etiquetas de radio de plegado, incluir barras transversales en las imágenes extraídas de mallas de armaduras, y añadir barras longitudinales en las dimensiones de mallas plegadas.

Incluir marcas de armadura en marcas de dimensión de armadura

Ahora puede incluir marcas de armadura directamente dentro de las marcas de dimensión de armadura ajustando las propiedades de la marca de dimensión de armadura, lo que agiliza la producción de dibujos de armaduras y garantiza el cumplimiento de las normas industriales.

En esta nueva función, las marcas de armadura están asociadas a las marcas de dimensión de armadura. Por consiguiente, las marcas de armadura ajustarán automáticamente su posición cada vez que se mueva la marca de dimensión de armadura.

Anteriormente, las marcas de armadura y las marcas de dimensión de armadura tenían que crearse y modificarse por separado, lo que llevaba mucho tiempo.

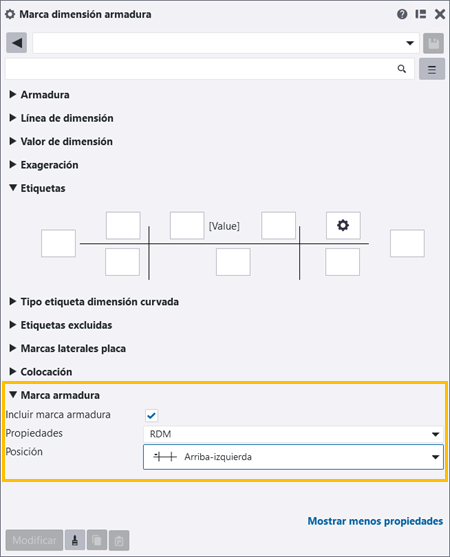

Se han añadido nuevas configuraciones para las marcas de armadura al panel de propiedades Marca dimensión armadura, lo que permite incluir marcas de armadura al crear o modificar una marca de dimensión de armadura.

Para incluir marcas de armadura en las marcas de dimensión de armadura, active la casilla de verificación Incluir marca armadura y seleccione el archivo de propiedades de marca de armadura que desea usar para crear las marcas.
Puede colocar las marcas de armadura en relación con la marca de dimensión seleccionando una opción en la lista Posición. Las opciones son las siguientes:

Manual

Arriba-izquierda

Mitad-izquierda

Abajo-izquierda

Arriba-centro

Abajo-centro

Arriba-derecha

Mitad-derecha

Abajo-derecha
Puede arrastrar manualmente la marca a cualquier ubicación y seguirá asociada a la marca de dimensión de armadura. Cuando haga esto, la opción Posición cambia automáticamente a Manual, lo que indica que la marca de armadura ya no está restringida a una posición fija.

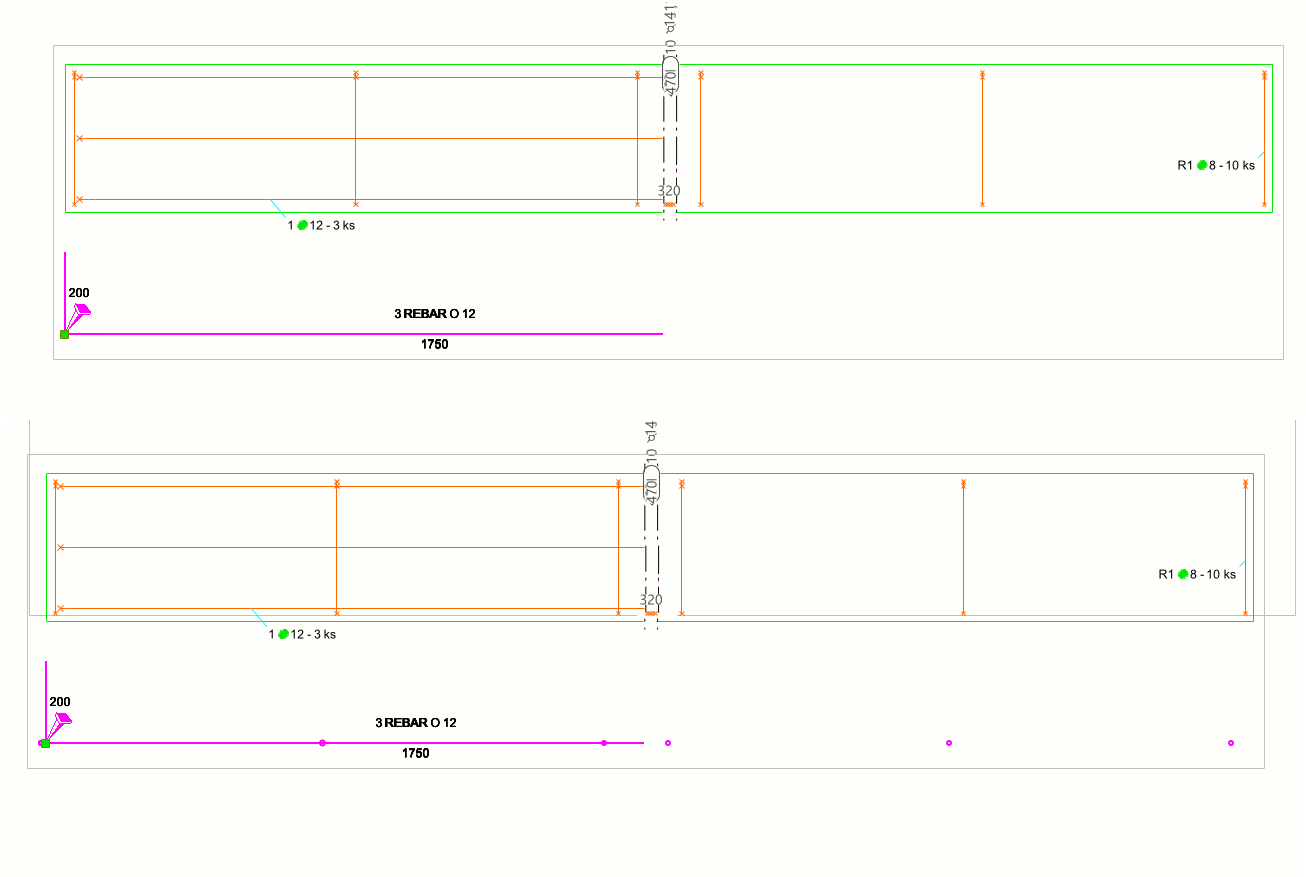

A continuación se muestra un ejemplo, en el que se ha seleccionado la opción Arriba-izquierda de Posición.

Notas y limitaciones

Si las armaduras del dibujo ya tienen marcas de armadura independientes que se han creado por separado, la opción Incluir marca armadura no funciona. Debe eliminar las marcas de armadura existentes antes de crear nuevas marcas de armadura usando la opción Incluir marca armadura en las propiedades de Marca dimensión armadura.
Si mueve la marca de dimensión de armadura fuera del sólido de la barra, la marca de armadura pierde su adaptabilidad con la marca de dimensión de armadura relacionada. Cuando vuelva a mover la marca de dimensión de armadura dentro del sólido de la barra, la marca de armadura recuperará su adaptabilidad con la marca de dimensión de armadura.

Para obtener más información, consulte Añadir dimensiones a armaduras manualmente.

TTSD-69109, TTSD-72569, TTSD-72568

Arrastrar punto de asociatividad de línea de referencia de marca de armadura combinada

Para marcas de armaduras combinadas con una sola línea de referencia, ahora puede arrastrar el punto de asociatividad de la línea de referencia de la marca a otra ubicación. Anteriormente, el arrastre estaba desactivado.

Esta mejora ya se incorporó en Tekla Structures 2025 SP1.

TTSD-24079

Nuevas configuraciones para el radio de plegado en rebar_config.inp

Hay dos nuevos parámetros, PullOutBendingRadiusDimensionUnit y PullOutBendingRadiusPrefix, en rebar_config.inp:

PullOutBendingRadiusDimensionUnit: PullOutBendingRadiusDimensionUnit define la unidad que se utilizará en el texto del radio de plegado de la extracción. Las opciones son las siguientes:

0 = auto

1 = mm

2 = cm

3 = m

4 = pulgada

5 = pie y pulgada

6 = cm o m

Si PullOutBendingRadiusDimensionUnit no está definido, se usa por defecto mm para el sistema métrico y pulgada para el sistema imperial. Si PullOutBendingRadiusAsMultiplier está definido en 1, tiene prioridad y PullOutBendingRadiusDimensionUnit no se aplica.
PullOutBendingRadiusPrefix: PullOutBendingRadiusPrefix define el prefijo que se utilizará en el texto del radio de plegado de la extracción. Si no está definido, se utilizará por defecto dBR=. Si se deja vacío, no se mostrará ningún prefijo.

El formato y la precisión de las dimensiones de radio se definen mediante las configuraciones existentes de PullOutDimensionFormat y PullOutDimensionPrecision.

Para obtener más información sobre las configuraciones de armaduras en los dibujos, consulte Configuración de armaduras para dibujos (rebar_config.inp).

TTSD-71870

Mejoras en las imágenes extraídas de armaduras

Incluir barras transversales en las imágenes extraídas

Marca e imagen extraída armadura: Se ha añadido una nueva configuración, Crear marcas barras transversales, en Opciones presentación de la pestaña Armadura para incluir barras transversales en las imágenes extraídas de las mallas de armaduras. Las opciones son Sí y No.

Dibujar imágenes armaduras: La nueva configuración Crear marcas barras transversales también se utilizará en las imágenes extraídas creadas con la herramienta Dibujar imágenes armaduras si ha seleccionado crear las formas de plegado en base al archivo de configuración de Marca e imagen extraída armadura guardado y ha definido Crear marcas barras transversales en Sí dentro del archivo de configuración seleccionado.

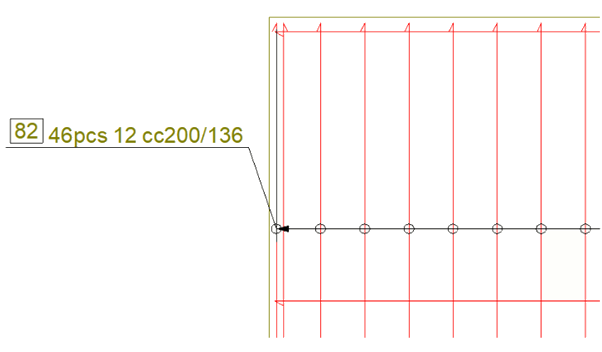

En el dibujo de ejemplo siguiente, la vista de dibujo superior muestra la armadura con la nueva opción Crear marcas barras transversales configurada en No. La vista inferior del dibujo muestra la armadura con la nueva opción configurada en Sí, y se pueden ver las armaduras transversales como pequeños círculos.

Para obtener más información, consulte Dibujar imágenes extraídas de armaduras con la aplicación Marca e imagen extraída armadura y Dibujar imágenes extraídas de armaduras con la aplicación Dibujar imágenes armaduras.

TSAC-9238, TSAC-7315

Incluir barras longitudinales en las dimensiones de malla plegada en las imágenes de extracción

Se ha añadido una nueva opción avanzada, XS_REBAR_BENT_MESH_PULLOUT_DIMENSIONS_INCLUDE_LONGITUDINAL_BARS, que permite controlar si las barras longitudinales se tienen en cuenta en las dimensiones que se muestran en una imagen extraída de armadura para una malla plegada. Defina esta opción avanzada en TRUE para tener en cuenta las barras longitudinales, y en FALSE para omitirlas. TRUE es el valor por defecto. Esta opción avanzada afecta a las imágenes extraídas en marcas y cuadros.

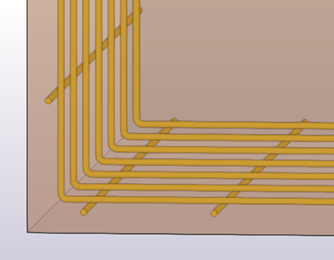

A continuación se muestra un ejemplo de una malla plegada, en la que las barras longitudinales están situadas en el exterior de las barras transversales. Ahora las barras longitudinales se tienen en cuenta en las dimensiones de las imágenes extraídas.

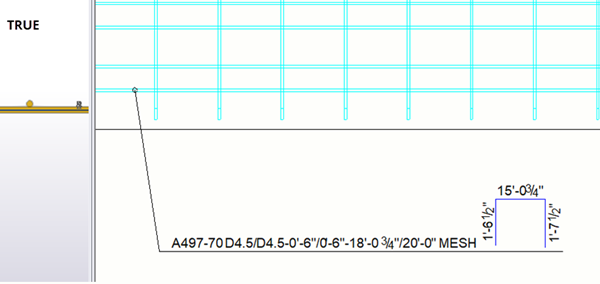

En el siguiente ejemplo, las barras longitudinales se tienen en cuenta en las dimensiones.

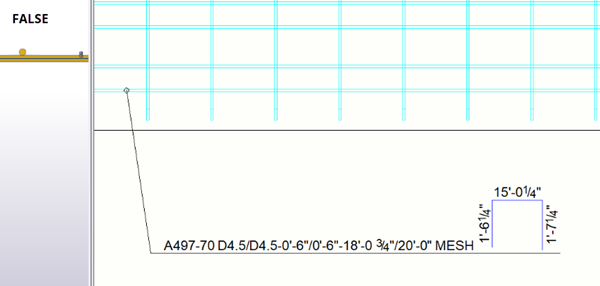

En el siguiente ejemplo, las barras longitudinales no se tienen en cuenta en las dimensiones.

TTSD-74429

Mostrar el símbolo y la etiqueta del radio de plegado en las imágenes extraídas

Las imágenes extraídas de armaduras ahora utilizan los radios de plegado estándar de tirante/estribo de la base de datos de armaduras para determinar si se debe mostrar el símbolo y la etiqueta del radio de plegado: Cuando el radio de plegado es igual al valor de radio de tirante/estribo, el símbolo y la etiqueta no se muestran. Para todos los demás valores de radio de plegado, se muestran el símbolo y la etiqueta. Anteriormente, se usaban valores fijos en lugar de los valores de la base de datos de armaduras.

TTSD-72954
