Nowości w rysunkach produkcyjnych z chmury AI
W Tekla Structures 2026 skróć czas i zmniejsz zakres wymaganej wiedzy potrzebnej do tworzenia rysunków produkcyjnych dzięki wspomaganemu przez AI wyborowi szablonów oraz ulepszonym klonowaniu i powiązaniom.
Usługa została po raz pierwszy udostępniona jako funkcja w wersji zapoznawczej w Tekla Structures 2025 i została udoskonalona na podstawie opinii użytkowników. Dodatkowo ulepszono metodę znajdowania najlepiej pasującego szablonu, dzięki czemu teraz z większym prawdopodobieństwem sugerowane jest dopasowanie bardziej zbliżone do docelowego zespołu. Chociaż nowy model AI poprawia dopasowanie szablonów z bibliotek chmurowych, etap weryfikacji przez użytkownika pozwala doprecyzować sugestie AI. Zaktualizowany interfejs zapewnia czytelny podgląd szablonu, trzy najlepsze dopasowania oparte na AI oraz opcje klonowania lub tworzenia rysunku na podstawie ustawień.
W celu dalszej poprawy jakości rysunków ulepszono klonowanie — zapewnia ono bardziej niezawodne rozmieszczenie oznaczeń, wymiarów i widoków, eliminując problemy takie jak wymiarowanie żeber jako blach łączących. Możesz również powiązać widoki przekroju z obiektami, co pomaga zachować spójność rysunków po klonowaniu lub aktualizacji modelu.
Wiele usprawnień w rysunkach produkcyjnych z chmury AI wprowadzono również w wersji Tekla Structures 2025 w ramach pakietów serwisowych.
Ulepszenia w Tekla Structures 2026
Udoskonalone dopasowywanie szablonów

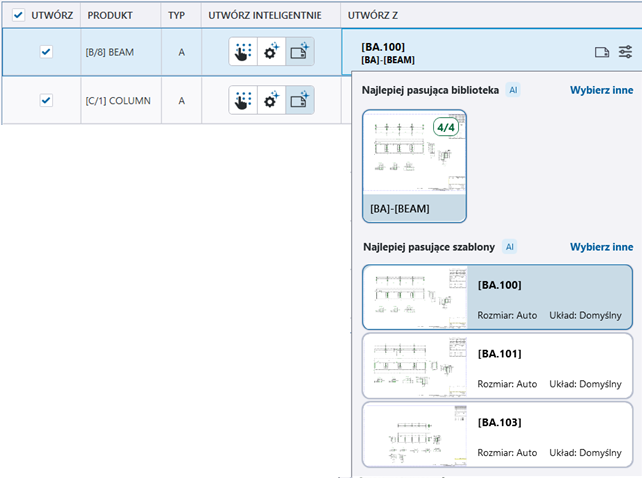

W Tekla Structures 2026 metoda identyfikowania najlepiej pasujących szablonów została całkowicie przebudowana. Jeśli w bibliotece istnieją rysunki dla zespołów lub zespołów betonowych podobnych do wybranych, nowa metoda jest zoptymalizowana pod kątem znajdowania i sugerowania tych rysunków jako szablonów. Dodatkowo znacząco skrócono czas wyszukiwania najlepiej pasujących szablonów. Metoda sugeruje teraz wiele kandydatów na szablon, oferując maksymalnie trzy najlepsze opcje zależnie od wielkości biblioteki i jakości kandydatów.
TTSD-72442, TTSD-71980
Ulepszone przesyłanie rysunków
-
Wcześniej nie było możliwe ręczne ponowne przesłanie rysunków z Menedżer dokumentów za pomocą przycisku
plus w przypadku modyfikacji rysunku lub gdy przesyłano go z nowszej wersji Tekla Structures. Problem został rozwiązany — ponowne przesyłanie przebiega teraz prawidłowo.TTSD-74129
-
Wcześniej proces przesyłania rysunku mógł rozpoczynać się ze znacznym opóźnieniem. Ten problem został naprawiony.
TTSD-74599
Ulepszone wyniki klonowania
-
Wyniki klonowania zostały ulepszone dla rysunków utworzonych przy użyciu funkcji rysunków produkcyjnych z chmury AI, gdy rysunki źródłowe zostały przesłane do kolekcji z wersji Tekla Structures 2025 SP2 lub nowszej. Lepsze wyniki klonowania można zaobserwować w przypadku takich elementów, jak wymiarowanie, znaki i widoki przekroju.
TTSD-70220
-
Istnieją również ulepszenia w klonowaniu rysunków, które mogą wpływać na jakość tworzenia rysunków AI Cloud Fabrication, na przykład klonowanie jest teraz szybsze i działa teraz bardziej niezawodnie z elementami głównymi, które nie są bardzo podobne. Usprawnienia klonowania opisano oddzielnie w sekcji Ulepszenia w klonowaniu rysunków.
Usprawnienia w pakietach serwisowych Tekla Structures 2025
Pełną listę wszystkich usprawnień i poprawek wprowadzonych w pakietach serwisowych Tekla Structures 2025 znajdziesz w następujących informacjach o wersji:
Najważniejsze zmiany w pakietach serwisowych Tekla Structures 2025

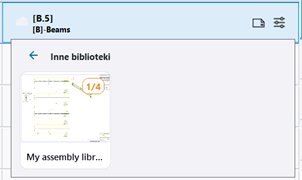

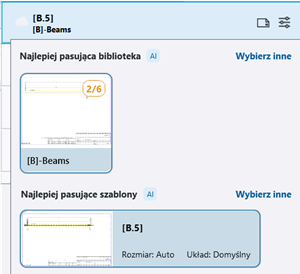

Najlepiej dopasowany szablon lub jego plik ustawień jest automatycznie wybierany w bibliotece najlepszego dopasowania, a wybór można również zmienić ręcznie. Zapewnia to większą elastyczność i kontrolę nad procesem tworzenia rysunku. Wcześniej można było wybrać jedynie bibliotekę, a rysunek był tworzony przy użyciu najlepiej dopasowanego szablonu lub jego pliku ustawień w wybranej bibliotece.

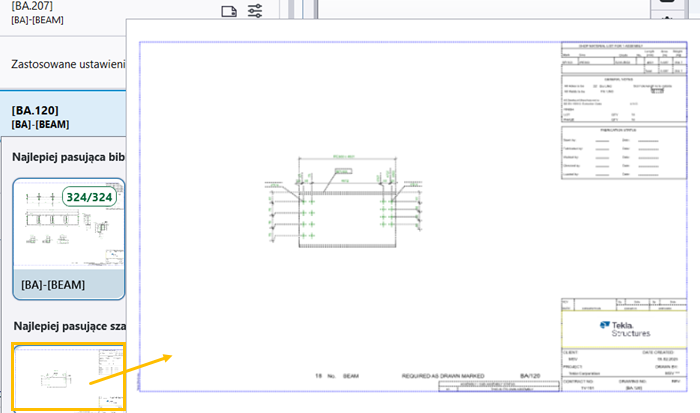

Podgląd szablonu w małym i dużym formacie:
Pojedynczy pasek postępu zamiast komunikatów kolejki przetwarzania:
