Улучшения, связанные с армированием на чертежах

Теперь вы можете добавлять метки арматуры в метки размеров арматуры, изменяя свойства метки размера арматуры. В файл rebar-config.inp добавлены новые настройки для радиуса изгиба. Также появилась возможность перетаскивать точки ассоциативности линий выноски для объединенных меток арматуры. Улучшено отображение врезок: теперь на них выводятся символы и подписи радиуса изгиба, во врезках арматурных сеток показываются поперечные стержни, а в размеры гнутых сеток включены продольные стержни.

Добавление меток арматуры в метки размеров арматуры

Теперь метки арматуры можно включать прямо в метки размеров арматуры, настраивая их свойства. Это упрощает создание чертежей арматуры и обеспечивает соответствие отраслевым стандартам.

В рамках этой новой функции метки арматуры связываются с метками размеров арматуры. Таким образом, метки арматуры будут автоматически изменять свое положение при каждом перемещении метки размера арматуры.

Ранее метки арматуры и метки размеров арматуры нужно было создавать и изменять отдельно, что занимало много времени.

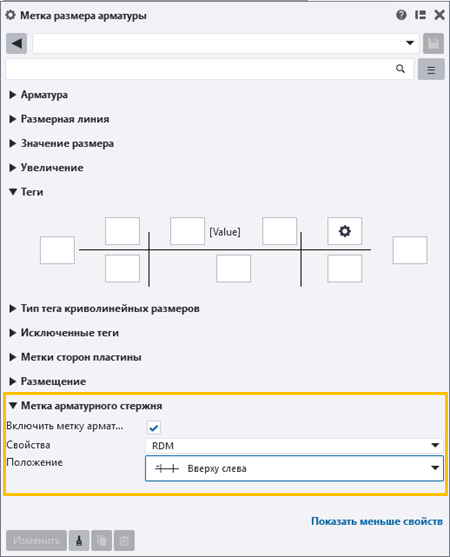

На панели свойств Метка размера арматуры появились настройки для меток арматуры, которые позволяют включать метки арматуры при создании или изменении метки размера арматуры.

Чтобы добавить метки арматуры в метки размеров арматуры, установите флажок Включить метку арматурного стержня и выберите файл свойств меток арматуры, который хотите использовать для создания меток.
Метки арматуры можно расположить относительно метки размера арматуры, выбрав вариант из списка Положение. Возможные варианты:

Вручную

Вверху слева

Посередине слева

Внизу слева

Вверху по центру

Внизу по центру

Вверху справа

Посередине справа

Внизу справа
Вы можете вручную перетащить метку в любое место, при этом она сохранит связь с меткой размера арматуры. Если вы это сделаете, параметр Положение автоматически изменится на Вручную. Это означает, что метка арматуры больше не ограничена фиксированным положением.

В приведенном ниже примере для параметра Положение выбрано значение Вверху слева.

Примечания и ограничения

Если у арматурных стержней на чертеже уже есть отдельно созданные метки арматуры, параметр Включить метку арматурного стержня не действует. Прежде чем создавать новые метки арматуры с помощью параметра Включить метку арматурного стержня в свойствах раздела Метка размера арматуры, удалите существующие метки арматуры.
Если вы переместите метку размера арматуры за пределы тела стержня, метка арматуры потеряет адаптивность относительно связанной метки размера арматуры. Если вы переместите метку размера арматуры обратно внутрь тела стержня, метка арматуры снова приобретет адаптивность по отношению к метке размера арматуры.

Дополнительные сведения см. в разделе Добавление размеров к армированию вручную.

TTSD-69109, TTSD-72569, TTSD-72568

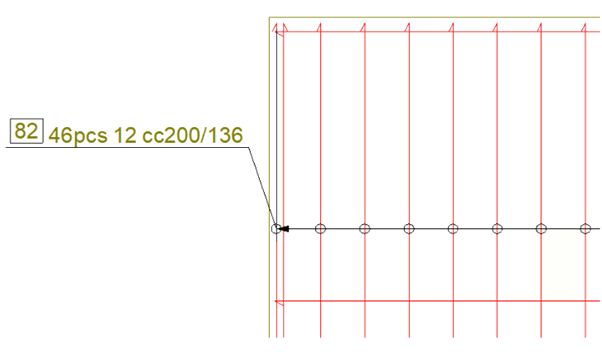

Перетащить точку ассоциативности линии выноски объединенной метки арматуры

Для объединенных меток арматуры с одной линией выноски теперь можно перетащить точку ассоциативности линии выноски в другое место. Раньше перетаскивание было отключено.

Это усовершенствование появилось еще в Tekla Structures 2025 SP1.

TTSD-24079

Новые настройки для радиуса изгиба в rebar_config.inp

В rebar_config.inp добавлены два новых параметра: PullOutBendingRadiusDimensionUnit и PullOutBendingRadiusPrefix.

PullOutBendingRadiusDimensionUnit. PullOutBendingRadiusDimensionUnit определяет единицу измерения, используемую в тексте радиуса изгиба на врезке. Возможные варианты:

0 = авто

1 = мм

2 = см

3 = м

4 = дюймы

5 = футы и дюймы

6 = см или м

Если параметр PullOutBendingRadiusDimensionUnit не задан, по умолчанию используются миллиметры для метрических сред и дюймы для сред с британскими единицами измерения. Если параметр PullOutBendingRadiusAsMultiplier установлен равным 1, он имеет приоритет, и PullOutBendingRadiusDimensionUnit ни на что не влияет.
PullOutBendingRadiusPrefix. PullOutBendingRadiusPrefix определяет префикс, используемый в тексте радиуса изгиба на врезке. Если параметр не задан, по умолчанию используется dBR=. Если поле значения остается пустым, префикс не выводится.

Формат и точность радиальных размеров определяются существующими значениями параметров PullOutDimensionFormat и PullOutDimensionPrecision.

Дополнительные сведения о настройках, связанных с армированием на чертежах, см. в разделе Настройки армирования для чертежей (rebar_config.inp).

TTSD-71870

Улучшения, связанные с врезками арматуры

Включение поперечных стержней во врезки

Врезки и простановка меток арматуры: В разделе Варианты представления на вкладке Арматура появился параметр Создать метки поперечных стержней, который позволяет включать поперечные стержни во врезку арматурных сеток. Возможные варианты — Да и Нет.

Начертить врезки арматуры: Новый параметр Создать метки поперечных стержней также будет использоваться во врезках, созданных с помощью инструмента Начертить врезки арматуры, если вы выбрали создание форм сгибания на основе сохраненного файла конфигурации Врезки и простановка меток арматуры и задали для параметра Создать метки поперечных стержней значение Да в выбранном файле конфигурации.

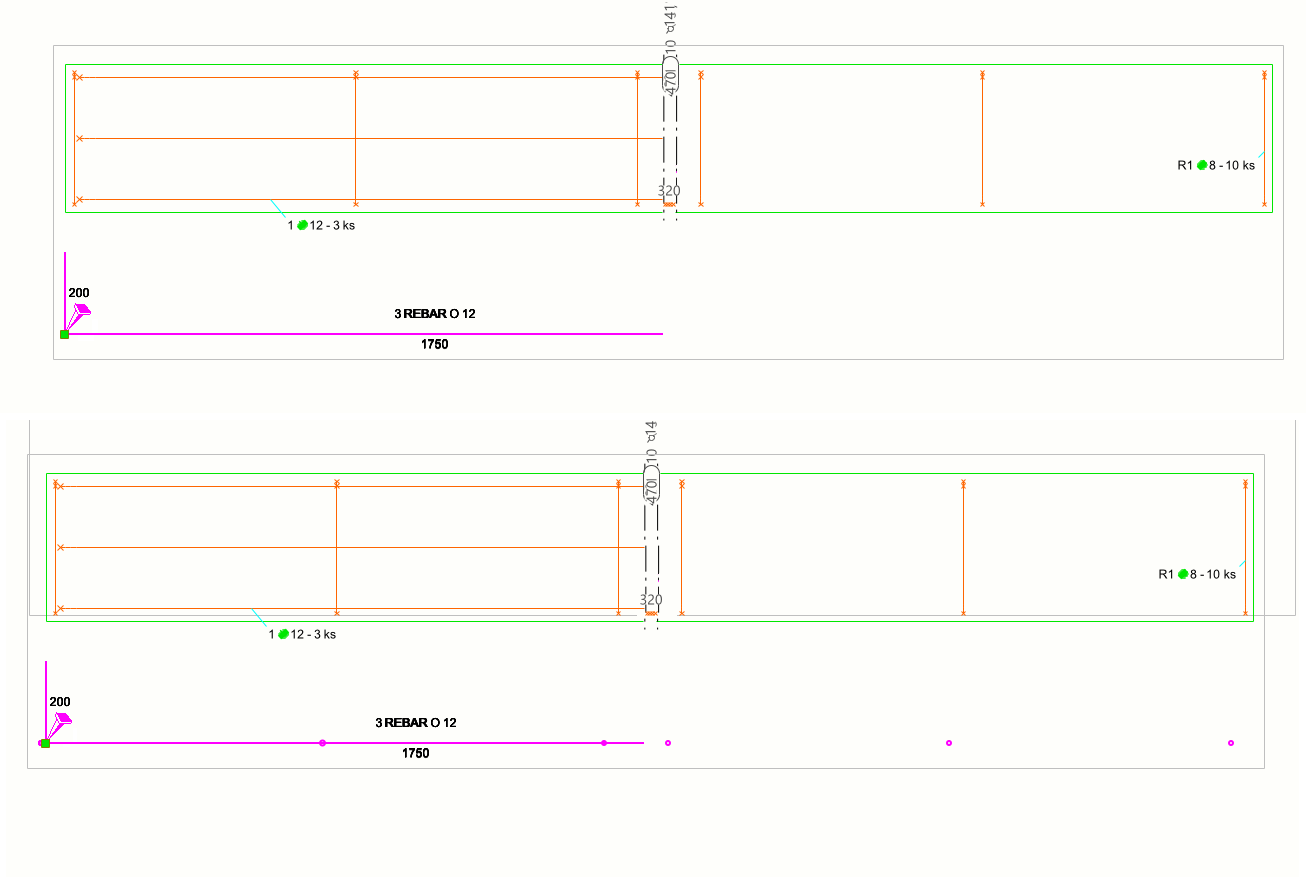

В приведенном ниже примере на верхнем виде чертежа представлен арматурный стержень с новым параметром Создать метки поперечных стержней, установленным в значение Нет. На нижнем виде чертежа показана арматура с новым параметром в значении Да, а поперечные стержни отображаются как маленькие кружки.

Дополнительные сведения см. в разделах Создание врезок арматурных стержней с помощью приложения «Врезки и простановка меток арматуры» и Создание врезок арматурных стержней с помощью приложения «Начертить врезки арматуры».

TSAC-9238, TSAC-7315

Включение продольных стержней в размеры изогнутых сеток на врезках

Добавлен новый расширенный параметр XS_REBAR_BENT_MESH_PULLOUT_DIMENSIONS_INCLUDE_LONGITUDINAL_BARS, который позволяет контролировать, учитываются ли продольные стержни в размерах, отображаемых на врезке арматурных стержней для изогнутой сетки. Установите для этого расширенного параметра значение TRUE, чтобы учитывать продольные стержни, или FALSE, чтобы их игнорировать. По умолчанию используется вариант TRUE. Этот расширенный параметр влияет на врезки в метках и шаблонах.

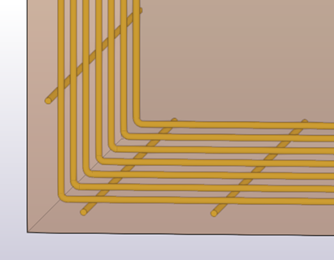

Ниже приведен пример изогнутой сетки, у которой продольные стержни расположены за пределами поперечных стержней. Теперь продольные стержни учитываются в размерах врезок.

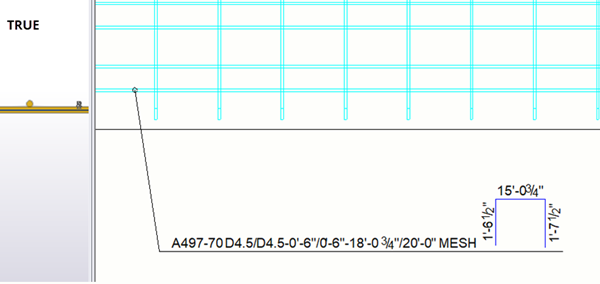

В приведенном ниже примере продольные стержни учитываются в размерах.

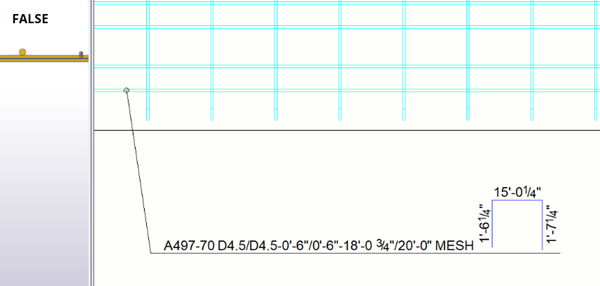

В приведенном ниже примере продольные стержни не учитываются в размерах.

TTSD-74429

Отображение символа и подписи радиуса изгиба на врезках

Врезки арматурных стержней теперь используют стандартные радиусы изгиба затяжек или хомутов из каталога арматуры, чтобы определить, следует ли отображать символ и подпись радиуса изгиба. Если радиус изгиба равен значению радиуса затяжки или хомута, символ и подпись не показываются. Для всех остальных значений радиуса отображаются символ и подпись. Ранее вместо значений из каталога арматуры использовались жестко запрограммированные значения.

TTSD-72954
