Nieuwe definitie van een IFC-eigenschappenset - controleert alle verborgen, hard gecodeerde en buildingSmart-eigenschappen

Tekla Structures 2024 wordt geleverd met een vernieuwd dialoogvenster Definities eigenschappenset. U hebt nu een betere controle over de modelobjecteigenschappen in de IFC-export om te voldoen aan de projectvereisten in elke projectfase. Het maken van IFC-bestanden, die alle benodigde eigenschappensets bevatten die door verschillende autoriteiten en belanghebbenden zijn vereist, is eenvoudiger en efficiënter.

U kunt in het dialoogvenster Definities eigenschappenset eigenschappensets toevoegen en wijzigen die nodig zijn voor de IFC-export. Er zijn nieuwe functionaliteiten toegevoegd, wat de tool krachtiger maakt voor het maken van eigenschappensets.

Het nieuwe dialoogvenster bevat significante verbeteringen voor de bruikbaarheid en vereist niet langer deskundige vaardigheden of applicaties van derden. Het dialoogvenster is nu zichtbaarder, intuïtiever en eenvoudiger te leren.
U hebt meer controle over welke eigenschappensets worden geëxporteerd met de selectievakjes Inclusief. U kunt Inclusief gebruiken om eenvoudig eigenschappensets of eigenschappen op te nemen of uit te sluiten, zonder deze te verwijderen uit de lijst.
Alle eigenschappensets die moeten worden beschouwd voor export zijn nu zichtbaar op één plaats. U kunt de voorheen verborgen of hard gecodeerde eigenschappensets ook zien en toepassen in het dialoogvenster Definities eigenschappenset.
Alle buildingSMART-eigenschappensets zijn toegevoegd zodat u eenvoudig elke eigenschappenset van buildingSMART die uw project nodig heeft kunt selecteren en exporteren.
Met het nieuwe filteren van objectgroepen kunt u verder beperken voor welke objecten de eigenschappenset moet worden geëxporteerd. Als u voorheen een eigenschappenset voor IfcColumn maakte, dan werd de eigenschappenset geëxporteerd voor alle objecten waarvoor het IFC-entiteittype IfcColumn was geselecteerd in de objecteigenschappen. U kunt nu met het nieuwe filteren eigenschappensets alleen koppelen aan specifieke objecten die het filter doorgeven. U kunt bijvoorbeeld definiëren dat alleen kolommen die zijn gemaakt van beton of van een bepaalde hoogte worden geëxporteerd met een bepaalde eigenschappenset.
U kunt sets met gebruikerseigenschappen dupliceren.

Het dialoogvenster Opties openen:

Selecteer in het dialoogvenster IFC4-export of in het dialoogvenster IFC exporteren voor IFC2x3 een configuratiebestand van de eigenschappenset of <nieuw> in de lijst Eigenschappensets en klik op de knop Bewerken.
De lijst Eigenschappensets bevat nu alle standaard eigenschappensets en aangepaste eigenschappensets en deze vervangt de oude lijst Extra eigenschappensets.

In het volgende voorbeeld is één van de standaard configuratiebestanden van de eigenschappenset geselecteerd:

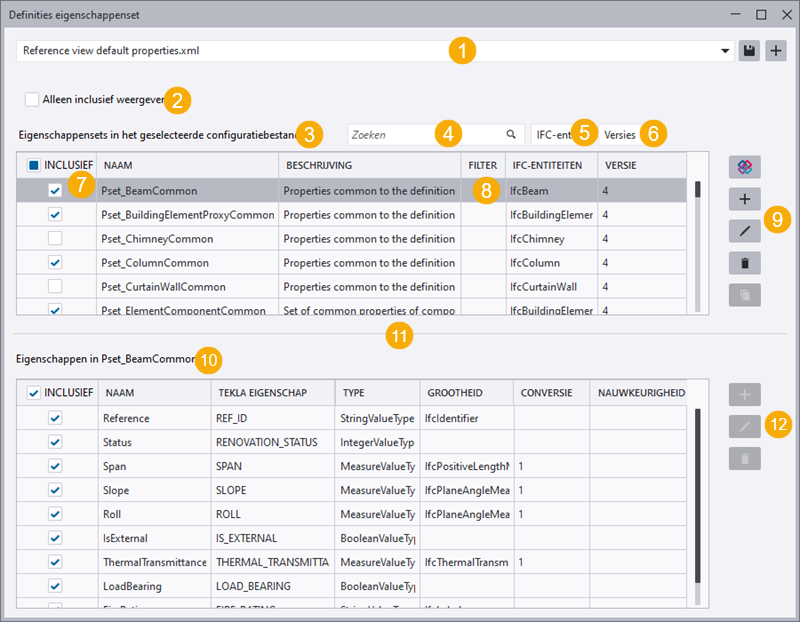

(1) De naam van het geselecteerde configuratiebestand van de eigenschappenset. U kunt in de lijst alle beschikbare configuratiebestanden zien die zijn opgeslagen in uw omgevingsmappen en het gewenste bestand selecteren. Het bestand wordt na selectie automatisch geladen.

Gebruik de knop Opslaan om de wijzigingen in het configuratiebestand op te slaan nadat u de eigenschappensets hebt toegevoegd of gewijzigd. U kunt ook een nieuwe naam geven aan het configuratiebestand en het opslaan. Nieuwe en gewijzigde configuratiebestanden worden opgeslagen in de map \AdditionalPsets onder de huidige modelmap. U kunt ook configuratiebestanden lezen uit de volgende mappen:

XS_FIRM

XS_PROJECT

XS_SYSTEM

Gebruik de knop om de inhoud van het weergegeven configuratiebestand te wissen en een nieuw bestand te maken.

(2) Selecteer Alleen inclusief weergeven om in de lijst alleen de eigenschappensets en eigenschappen weer te geven die u hebt geselecteerd met het selectievakje Inclusief.

(3) Eigenschappensets in het huidige configuratiebestand. Alle eigenschappensets zijn zichtbaar in de lijst, ook degene die voorheen waren verborgen of hard gecodeerd. U kunt eigenschappensets omhoog of omlaag slepen in de lijst.

(4) Zoek naar een specifieke eigenschappenset. De lijst met eigenschappensets kan erg lang zijn en de zoekopdracht kan erg handig zijn om een specifieke eigenschappenset te vinden en te selecteren.

(5) Toon alleen de eigenschappensets voor bepaalde IFC-entiteiten.

(6) Toon alleen de eigenschappensets voor de geselecteerde IFC-versie.

(7) Selecteer het selectievakje Inclusief in de titelregel voor de eigenschappenset of de eigenschappensectie om alle eigenschappensets en alle eigenschappen in de lijst te exporteren. Schakel het selectievakje naast de eigenschappenset of eigenschap in om alleen de benodigde eigenschappensets en eigenschappen voor verschillende exportdoeleinden te exporteren.

(8) Filters waarmee u verder kunt beperken voor welke objecten de eigenschappenset moet worden geëxporteerd. Als u voorheen bijvoorbeeld een eigenschappenset voor IfcBeam maakte, dan werd de eigenschappenset geëxporteerd voor alle objecten die de IfcBeam IFC-entiteit hadden. U kunt nu bijvoorbeeld een filter specificeren om verder te beperken voor welke IfcBeam-objecten de eigenschappenset moet worden geëxporteerd, bijvoorbeeld alleen voor stalen liggers.

(9) Duidelijke en intuïtieve commandoknoppen voor het werken met eigenschappensets:

Eigenschappensets van buildingSMART toevoegen. De eigenschappensets die beginnen met Pset_ of Qto_ zijn eigenschappensets van buildingSMART. De eigenschappensets van buildingSMART zijn beveiligd en u kunt de IFC-entiteiten waarmee deze worden geëxporteerd niet wijzigen of de namen van de eigenschappenset of de eigenschappen die ze bevatten bewerken.

Voeg een eigenschappenset toe.

Bewerk de geselecteerde eigenschappenset.

Verwijder de geselecteerde eigenschappenset.

Dupliceer de geselecteerde eigenschappenset. U kunt de eigenschappenset vervolgens wijzigen, zodat de eigenschappen hetzelfde zijn, maar bijvoorbeeld de filtercriteria anders zijn.

(10) Eigenschappen in de geselecteerde eigenschappenset. U kunt eigenschappensets omhoog of omlaag slepen in de lijst.

(11) Sleep de scheidingslijn van het dialoogvenster omhoog of omlaag om de sectie met eigenschappensets of eigenschappen te vergroten.

(12) Duidelijke en intuïtieve commandoknoppen voor het werken met eigenschappen:

Voeg een eigenschap toe aan de geselecteerde eigenschappenset.

Bewerk de geselecteerde eigenschap.

Verwijder de geselecteerde eigenschap uit de geselecteerde eigenschappenset.

Een nieuwe aangepaste eigenschappenset toevoegen

Selecteer in het dialoogvenster IFC-export in de lijst Eigenschappensets een bestaand configuratiebestand of een selecteer <nieuw>.

Als u het Exporttype wijzigt in het exportdialoogvenster, dan wordt het standaard configuratiebestand overeenkomstig gewijzigd in de Eigenschappensets lijst.
Klik op Bewerken.
Klik in het dialoogvenster Definities eigenschappenset in het gedeelte met eigenschappensets op Voeg een eigenschappenset toe aan dit configuratiebestand aan de rechterkant om een aangepaste eigenschappenset toe te voegen.

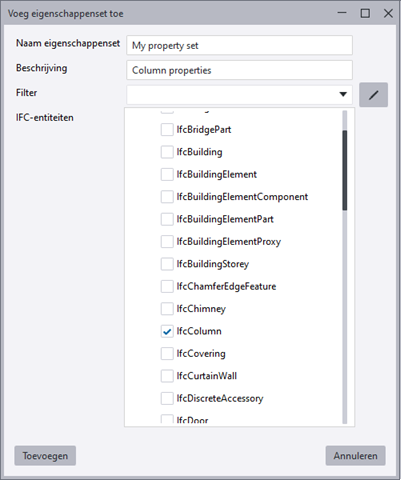

Voer de naam en beschrijving in van de eigenschappenset in het dialoogvenster Voeg eigenschappenset toe.

U mag de naam niet beginnen met Pset_ of Qto_; deze voorvoegsels zijn gereserveerd voor buildingSMART-eigenschappensets.
Klik op om een objectgroepfilter te maken om verder te beperken voor welke objecten u de eigenschappenset wilt exporteren.
Selecteer de IFC-entiteiten voor de eigenschappenset.

U moet minstens één entiteit selecteren.
Klik tenslotte op Toevoegen om de nieuwe eigenschappenset op te slaan.

U kunt nu eigenschappen toevoegen aan de nieuwe eigenschappenset. Als u alle eigenschappensets en eigenschappen heeft toegevoegd, klik dan op Opslaan om het huidige configuratiebestand op te slaan.

Eigenschappen toevoegen aan een eigenschappenset

Selecteer in het Definities eigenschappenset dialoogvenster de eigenschappenset die u hebt gemaakt in de lijst met eigenschappensets en klik op Voeg eigenschap toe aan deze eigenschappenset in het eigenschappengedeelte aan de rechterzijde.

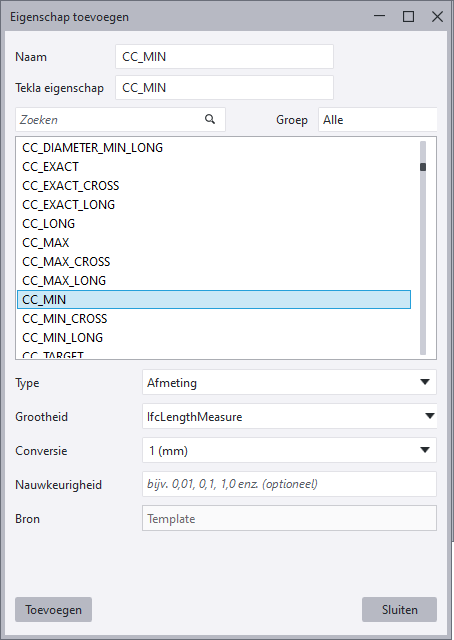

Alle standaardeigenschappen worden vermeld in het weergegeven dialoogvenster Eigenschap toevoegen. U kunt zoeken naar eigenschappen of de opties Groep van de vervolgkeuzelijst gebruiken om de lijst te verfijnen op basis van het objecttype.
Klik op een eigenschap om deze te selecteren.

Als u een eigenschap hebt geselecteerd, dan worden de vakken Naam, Tekla eigenschap en Type automatisch ingevuld. U kunt de Naam van de eigenschap wijzigen. Zodra u de Naam hebt gewijzigd, verandert deze niet langer automatisch.
Klik op de vervolgkeuzelijst Type om het type van de eigenschap te wijzigen.

Als u Afmeting selecteert, dan worden er meer instellingen weergegeven (Grootheid, Conversie, Nauwkeurigheid).

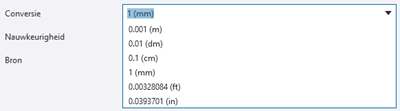

Tekla Structures 2024 introduceert een nieuwe vervolgkeuzelijst voor de Conversie-instelling en u hoeft niet meer te weten welke eenheid moet worden gebruikt voor een bepaalde eigenschap:

Nauwkeurigheid geeft de nauwkeurigheid aan die wordt gebruikt bij het schrijven van de eigenschap naar IFC. Voer decimalen in, bijvoorbeeld 0,1 of 0,01.

U kunt de waarde Bron niet wijzigen; deze is Template of UDA, afhankelijk van de eigenschap die u hebt geselecteerd.
Selecteer de gewenste waarden en klik op Toevoegen.

Een eigenschappenset van buildingSMART toevoegen

U kunt in Tekla Structures 2024 buildingSMART eigenschappensets toevoegen aan nieuwe of bestaande configuratiebestanden van de eigenschappensets. Dit was niet mogelijk in eerdere versies van Tekla Structures.

Open of maak in het dialoogvenster Definities eigenschappenset een aangepast configuratiebestand van de eigenschappenset waaraan u de eigenschappensets van buildingSMART wilt toevoegen.
Klik op de knop SMART-eigenschappensets gebouw importeren rechts.

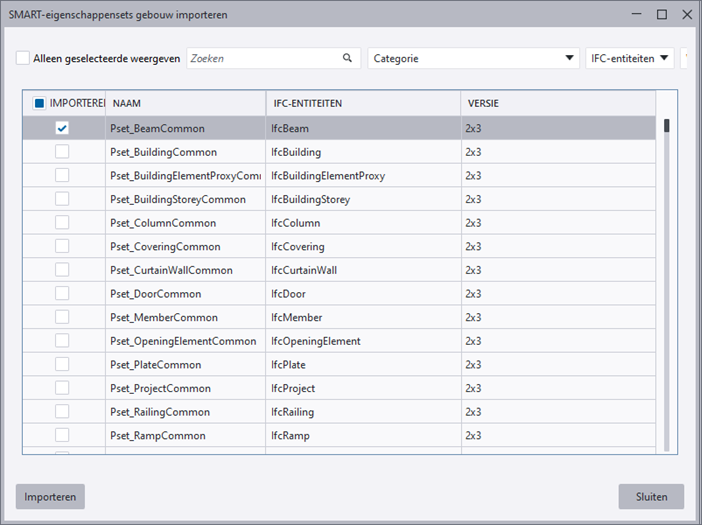

Selecteer de eigenschappensets die u wilt toevoegen.

U kunt zoeken naar eigenschappensets met het vak Zoeken. U kunt ook het aantal weergegeven eigenschappensets beperken door het selecteren van de gewenste categorieën, IFC-entiteiten of IFC-versies van eigenschappensets.
Selecteer het selectievakje Importeren alleen voor de eigenschappensets die u wilt toevoegen en klik op Importeren.

De geselecteerde buildingSMART eigenschappensets worden toegevoegd aan het dialoogvenster Definities eigenschappenset. De eigenschappensets van buildingSMART zijn beveiligd en u kunt deze niet bewerken. U kunt wel de onnodige eigenschappensets van buildingSMART uitsluiten van de export en de toegewezen Tekla-eigenschappen wijzigen.
