Betrouwbaarder klonen van tekeningen
Klonen wordt vaak gebruikt in tekeningen voor het maken van productietekeningen. Als u in Tekla Structures 2024 klonen gebruikt om merktekeningen te maken, dan krijgt u nu automatisch betere resultaten waardoor er minder aanpassingen nodig zijn. En als het model wijzigt, dan blijven uw tekeningen beter up-to-date.
De verbeteringen in kern van de kloonengine zorgen voor verbeteringen aan de volgende functies:
- De functie Slim maken in productietekeningen. Deze functie is verbeterd door zich vooral te concentreren op staalproductietekeningen, maar betontekeningen profiteren hier ook van.
- De klassieke kloonfunctie voor productietekeningen in Documentmanager en Tekeningendatabase.
De kwaliteit van de documentatie die wordt gegenereerd door de functie Slim maken in productietekeningen, is in eerste instantie verbeterd voor merktekeningen:
- Verbeterde doorsneden maken
- Verbeterde plaatsing van aanzichten en maatlijnen voor onderdelen en bouten
Voorbeelden van verbeteringen van het klonen
In de volgende voorbeelden wordt getoond hoe de plaatsing van opmerkingen en het aanzicht voor vergelijkbare merken met een verschillend aantal modelobjecten zijn verbeterd.
Klik op de koppeling Afbeelding op ware grootte onder elke afbeelding om de afbeeldingen in volledige grootte te bekijken. Klik met de rechtermuisknop op de link en selecteer het juiste commando om de link te openen in een ander browservenster.

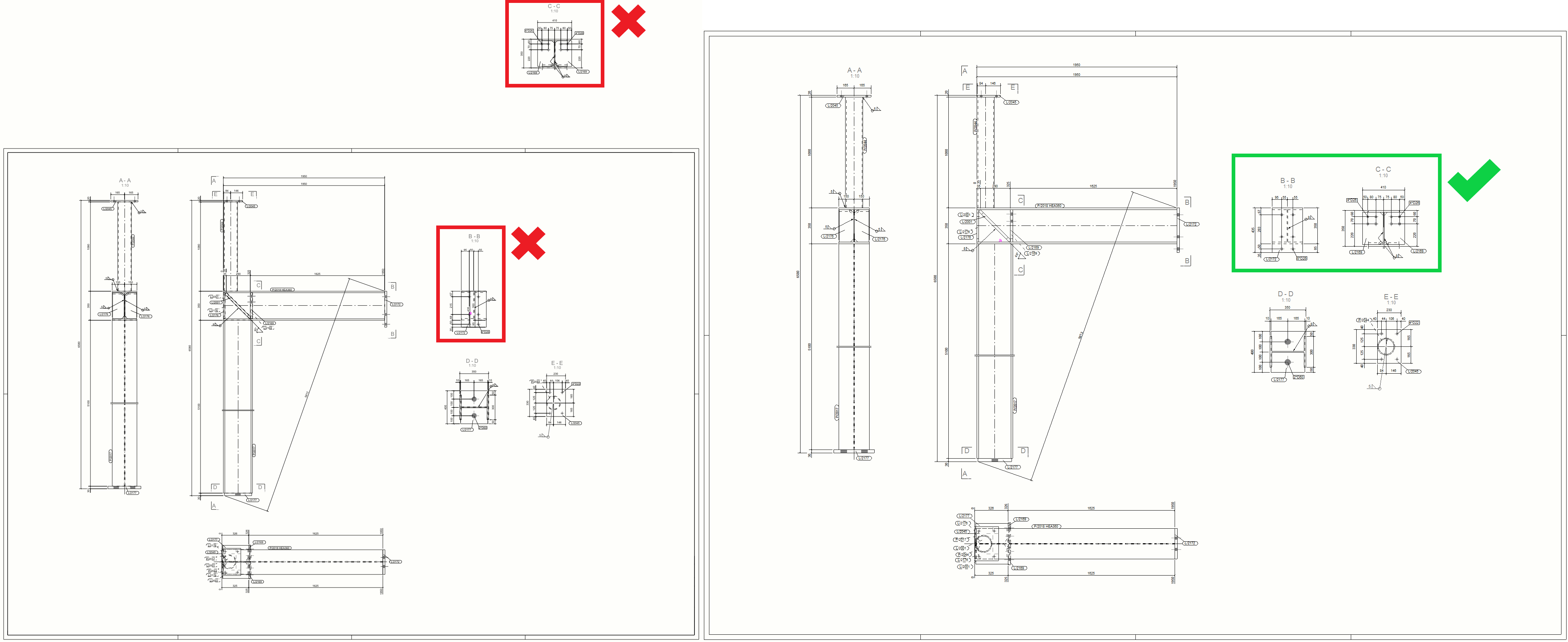

Afbeelding 1 Afbeelding op ware grootte

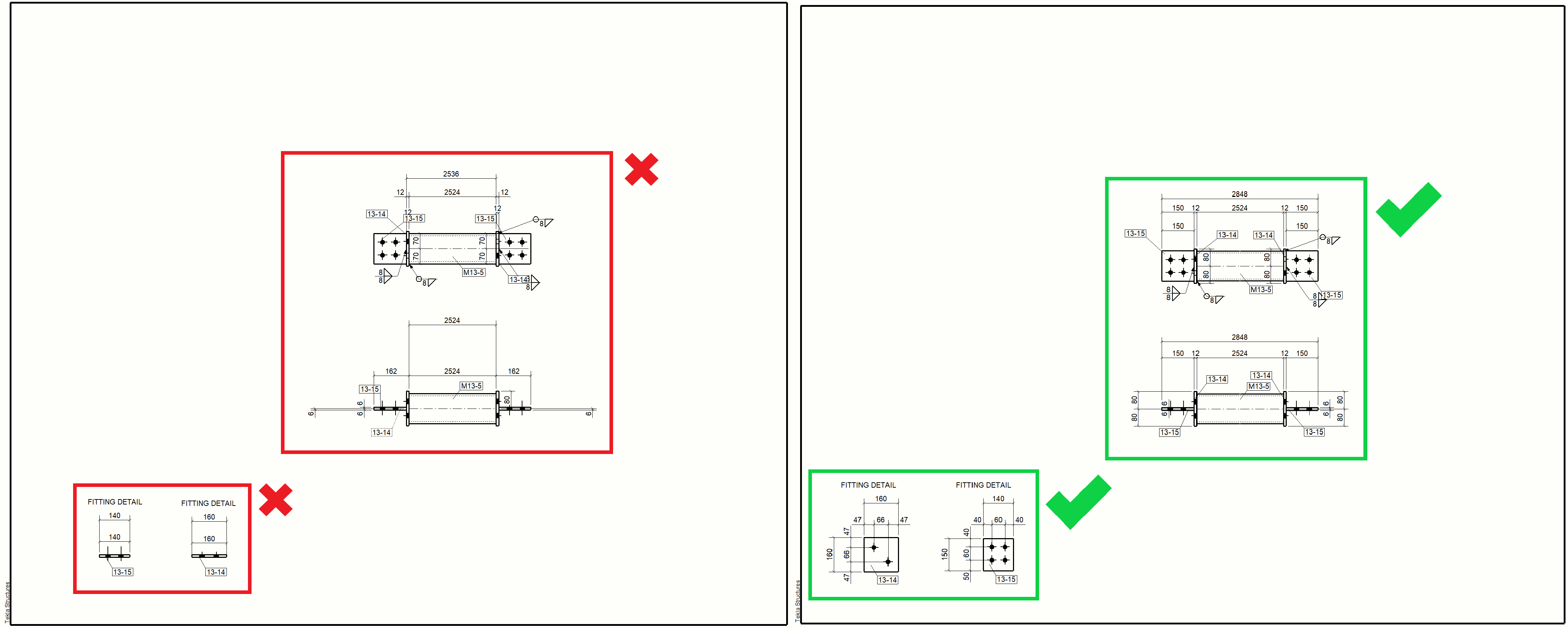

Afbeelding 2 Afbeelding op ware grootte

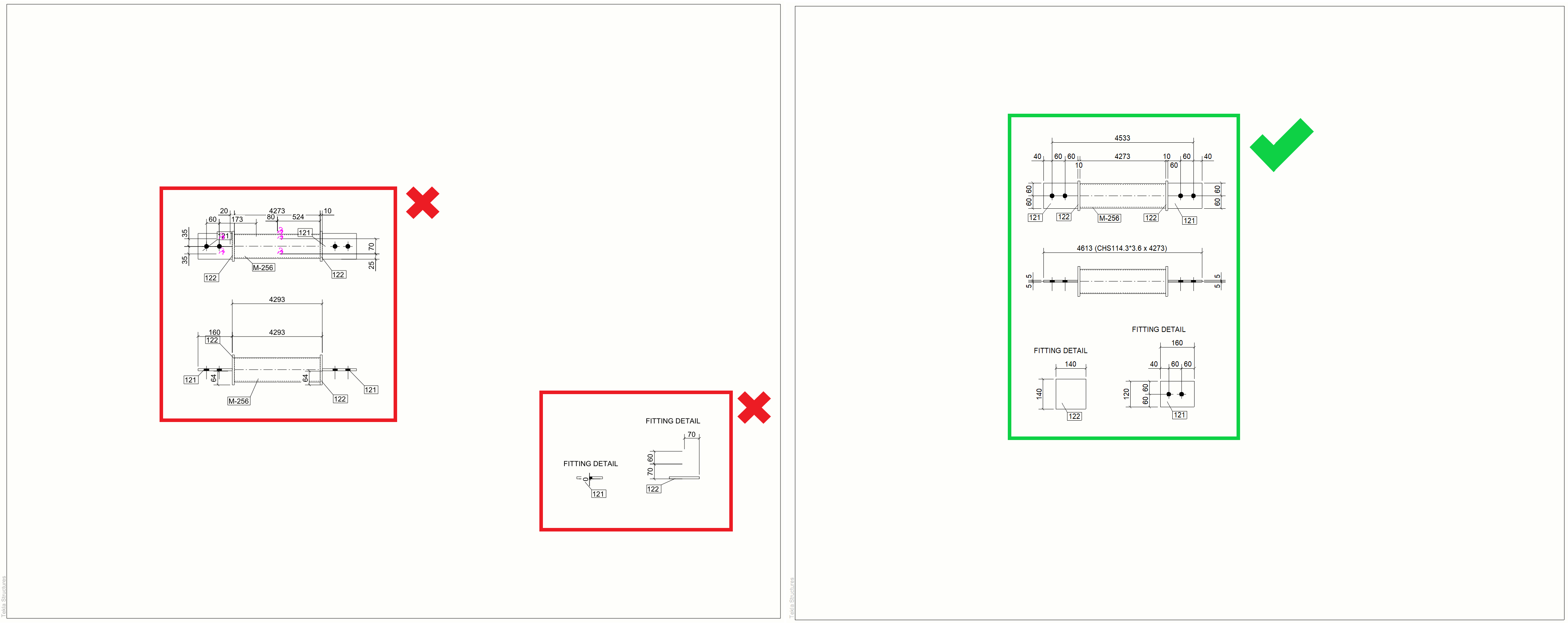

Afbeelding 3 Afbeelding op ware grootte

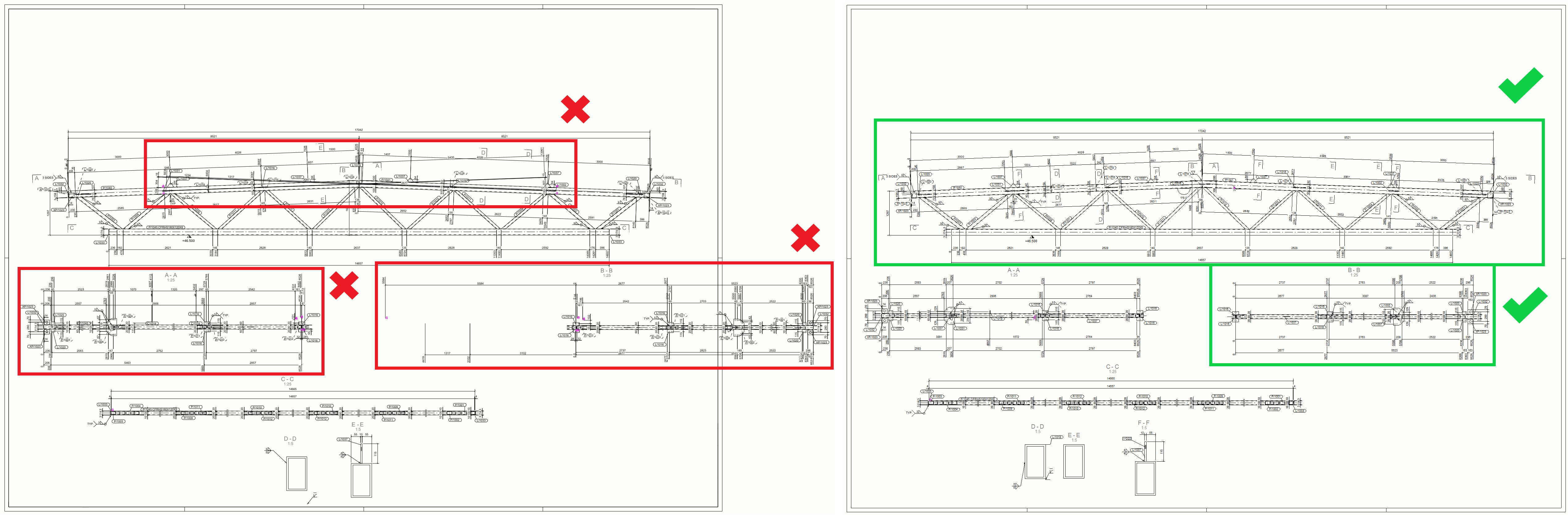

Afbeelding 4 Afbeelding op ware grootte

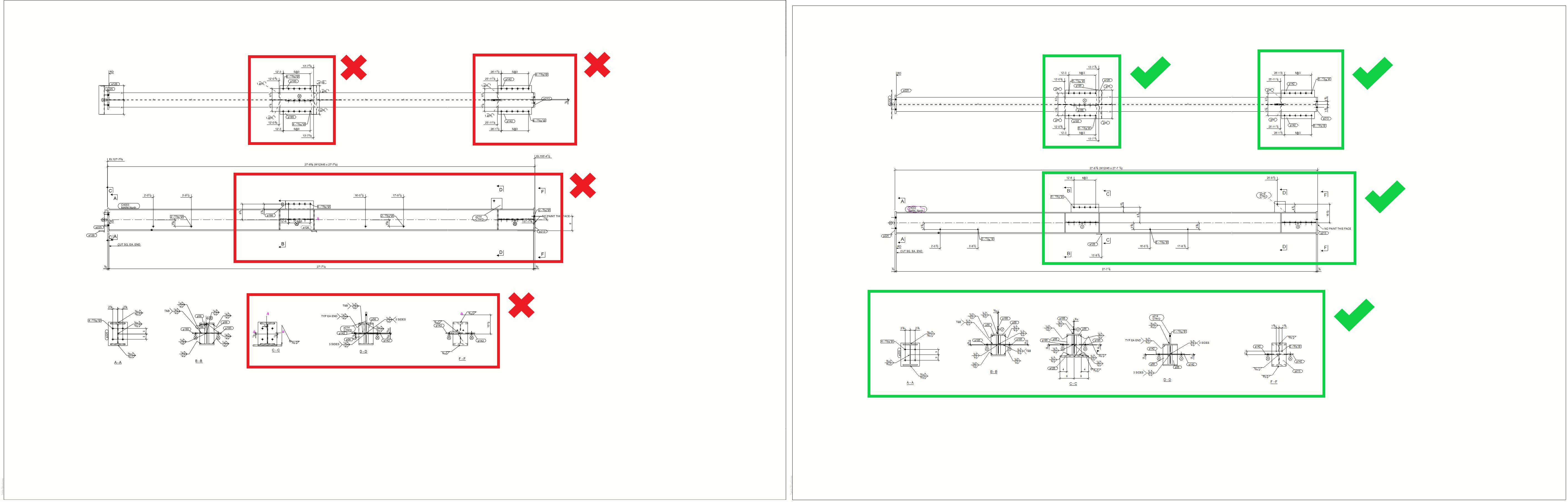

Afbeelding 5 Afbeelding op ware grootte

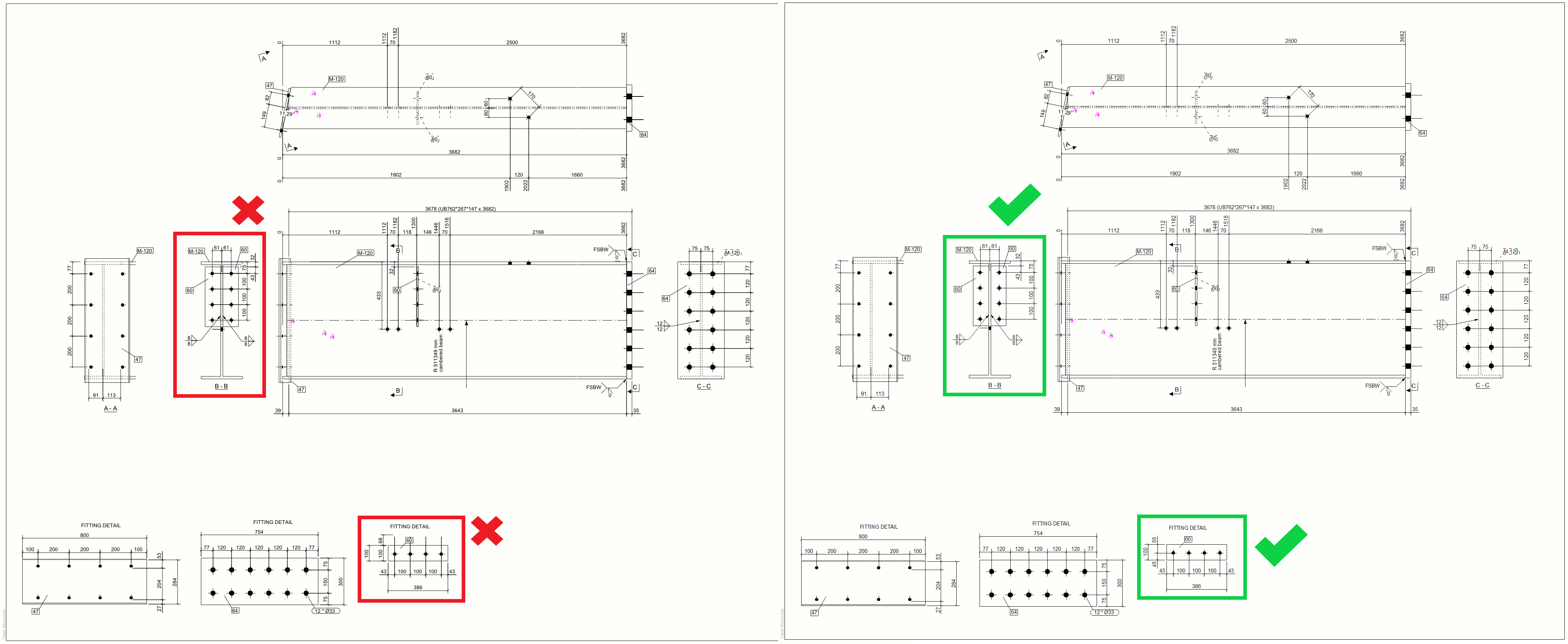

Afbeelding 6 Afbeelding op ware grootte

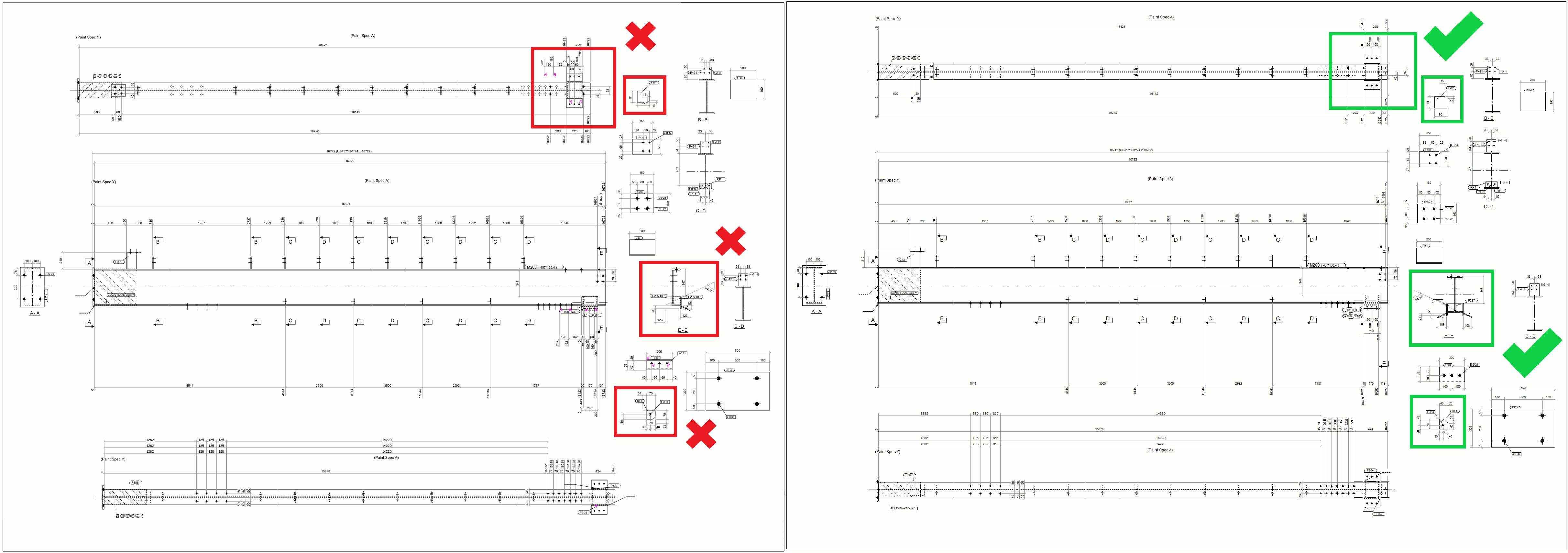

Afbeelding 7 Afbeelding op ware grootte
Afbeelding 8 Afbeelding op ware grootte
