Vernieuwde methode voor het genereren van stavensets

We hebben in Tekla Structures 2024 de manier waarop staven van stavensets voor niet-lineaire geometrieën worden gegenereerd volledig vernieuwd. De staven volgen met de nieuwe methode de onderliggende betongeometrie veel beter en de kans dat staven die niet geldig zijn is kleiner.

De vorige methode voor het genereren van staven werkte niet altijd met complexe geometrieën en het kon ongeldige staven of onjuiste staafgeometrieën produceren.

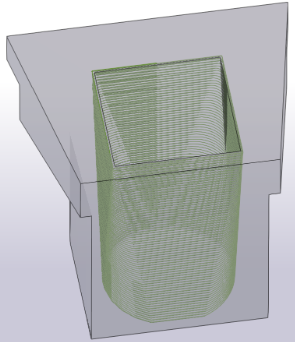

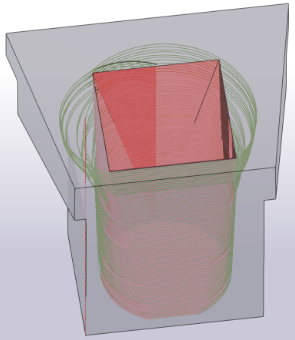

Vorige versies	Tekla Structures 2024

Om deze problemen aan te pakken, introduceren we nu ook een gebruikerscontrole voor de nauwkeurigheid van het genereren om een geldige generatie van de staafgeometrie te garanderen. Het nieuwe gebruikersattribuut Gladheidsfactor is beschikbaar voor stavensets op het tabblad Gebruikersattributen Stavenset. Deze instelling is handig wanneer beenoppervlakken in onderdelen met complexe geometrie niet de gewenste staafgeometrie opleveren. Er kunnen te korte opeenvolgende, zigzagstaafsegmenten zijn of volgen staven in sommige gevallen het betonnen oppervlak mogelijk niet dicht genoeg.

Gladheidsfactor is een percentage van de totale staaflengte, dus een waarde tussen 0 en 100. Als een staafsegment korter is dan dit percentage van de totale staaflengte, dan wordt deze uitgeschakeld. De standaardwaarde is 0.1. Verhoog de waarde om de staafsegmenten die een zigzag-effect veroorzaken te elimineren. Verlaag de waarde om de staven het betonnen oppervlak dichter te laten volgen.

Het attribuut Extra punt inkorten op het tabblad van het dialoogvenster voor UDA wapeningsstaven wordt nu ook gebruikt bij het genereren van wapeningsstaven van stavensets om te bepalen of twee staafbenen Vormherkenning voor een bepaalde tolerantie voor Extra punt inkorten voldoende collineair zijn om ze als één te beschouwen. Als er geen waarde voor Extra punt inkorten is gespecificeerd, dan wordt de waarde opgegeven door de variabele XS_REBAR_RECOGNITION_EXTRA_POINT_SHORTENING, die een standaardwaarde van 0,3 heeft. Gebruikelijke waarden voor Extra punt inkorten liggen tussen 0,3 en 2,56.

Updates in de staafgeometrie bij het nummeren

De variabele XS_REBAR_GEOMETRY_TYPE_IN_NUMBERING werd geïntroduceerd in Tekla Structures 2023 SP1. U kunt deze variabele gebruiken om te specificeren hoe de geometrie van wapeningsstaven wordt gebruikt in de nummering en welk type staafgeometrie wordt gebruikt als staven met elkaar worden vergeleken. De standaardwaarde van de variabele is nu in Tekla Structures 2024 gewijzigd van POLYLINE naar FABRICATION.

Het gebruik van de optie FABRICATION betekent dat, in aanvulling op het converteren van gesegmenteerde bogen in wapeningsstaven naar echte bogen (= de optie RATIONALIZED), Tekla Structures Maximale boogradius vereist buigen gebruikt om bepaalde bogen bij het nummeren behandelt als rechte benen. Staven waarvoor het gebruikersattribuut Herkennen als rechte staaf is ingesteld op Ja worden ook behandeld als rechte staven bij het nummeren.

De staven van het bovenvlak van een hellende drainageplaat zijn bijvoorbeeld vaak staven met een kleine diameter die kunnen worden behandeld en geleverd als rechte staven.

Het geselecteerde geometrietype, bijvoorbeeld FABRICATION, wordt ook gebruikt als betonelementen worden genummerd en hun wapeningsstaven worden vergeleken.

Update in automatische bouten of lassen van staven van de stavenset aan betonnen onderdelen

Het algoritme voor het berekenen van het bovenliggende onderdeel van staven in een stavenset is gewijzigd omdat voorheen in bepaalde gevallen het verkeerde onderdeel werd gekozen. De wijziging zit in de definitie van een verticale balk.

Een staaf wordt nu als horizontaal beschouwd als de algehele horizontale omvang H langer is dan of gelijk is aan de algehele verticale omvang V, vermenigvuldigd met de standaardfactor 2. Anders wordt de balk als verticaal beschouwd.

(1) = horizontale staaf, (2) = verticale staaf

Over het algemeen wordt een staaf in een stavenset als horizontaal beschouwd als:

H ≥ XS_REBAR_VERTICAL_FACTOR * V

Raadpleeg XS_REBAR_VERTICAL_FACTOR in Tekla User Assistance en in Wijzigingen in variabelen voor meer informatie over het aanpassen van de standaardfactor.

Gebruikersattributen van staafuiteinden

De specifieke gebruikersattributen van het wapeningsstaafuiteinde, die worden gebruikt met koppelmoffen en eindankers, worden nu beheerd met de nieuwe variabele XS_REBAR_END_SPECIFIC_UDA_METHOD. Als u de standaardwaarde START_AND_END gebruikt, dan worden er gebruikersattributen gemaakt voor begin- en eindstaaf, bijvoorbeeld METHOD_START. Als u de variabele instelt op SHORT_AND_LONG, dan worden er gebruikersattributen gemaakt voor een korte en lange staaf, bijvoorbeeld THREADED_LENGTH_L.

Opmerking:

Als u een model opent dat is gemaakt met een eerdere versie van Tekla Structures, vergeet dan niet de waarde van deze variabele te controleren en indien nodig te wijzigen.
Deze variabele overschrijft de suffixen die zijn gedefinieerd in het bestand RebarCoupler.Udas.dat. Deze worden vervangen op basis van de waarde van deze variabele vervangen, ongeacht welke suffixen zijn gedefinieerd in het bestand.

Raadpleeg ook Wijzigingen in variabelen en Release Notes voor de beheerder: Verbeteringen in de wapening.

Verbeteringen voor spiraalwapeningsstaven

De lengte van spiraalstaven wordt nu berekend en correct gemeld.
Het aantal rondingen en de lengte van spiraalstaven worden nu correct weergegeven in het dialoogvenster Informatie object.
Het afronden van het Aantal rondingen wordt nauwkeurig uitgevoerd voor spiraalstaven.
Het nieuwe vak Aantal rondingen wordt nu in het eigenschappenvenster voor spiraalvormige staven weergegeven in plaats van het vak Aantal wapeningsstaven.

Met Aantal rondingen zijn de opties Uitsluiten niet meer beschikbaar voor spiraalstaven.
Het nieuwe template-attribuut ROUNDS kan worden gebruikt om het aantal rondingen voor een spiraalstaaf weer te geven, waar het aantal rondingen ook maar nodig is, bijvoorbeeld in lijsttemplates en in wapeningslabels in tekeningen. Het attribuut ROUNDS geeft een decimale waarde weer, omdat het aantal rondingen niet altijd een geheel getal is. Dezelfde waarde wordt ook weergegeven in het dialoogvenster Informatie object.

Andere wapeningsupdates

Het maximale aantal staven in een wapeningsstaafgroep of in een wapeningsnet is verhoogd van 1000 naar 10000.
Voorheen kon een stavensetsplitser in sommige gevallen de zijde van het overlappen of knikken in het midden van een overlap wijzigen.

Dit gebeurde bijvoorbeeld als de splitser zich aan de rand van een rond gat in een verticale zijde bevond. Dit is nu verbeterd en de overlappende of knikkende zijde is consistent.
Staafvormmanager gebruikt nu het nieuwe staafgeometrietype FABRICATION. Voorheen werd de niet-vereenvoudigde polylijnstaafgeometrie gebruikt, wat mogelijk kon leiden tot inconsistenties tussen Staafvormmanager en de rapportage.
Het bestand RebarShapeRules.xml is bijgewerkt en de staafvormen met bogen, zoals de vormen 34 en 49, worden nu uitgesloten van de staafvormendatabase en de staafvorm plaatsingstool.
Staafvormherkenning was verbeterd in Tekla Structures 2023 SP4.

Staafvormherkenning zoekt nu ook bogen van wapeningsstaven die een onregelmatige puntgeometrie hebben. Voorheen probeerde staafvormherkenning alleen de geometrie van de boog te vinden als de geometriepunten van de staven zich op een reguliere afstand van elkaar bevonden met een reguliere hoek ertussen.

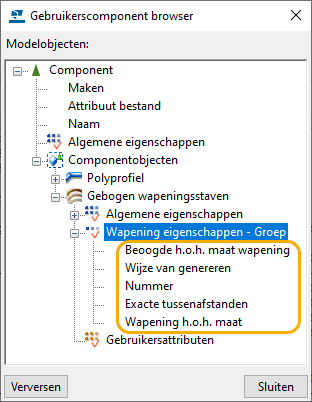

Tussenafstandseigenschappen zijn nu beschikbaar voor cirkelvormige en gebogen staafgroepen in het Gebruikerscomponent browser en deze kunnen worden gekoppeld met parametrische variabelen.

Deze verbetering werd al in Tekla Structures 2023 SP6 geïntroduceerd.
