U kunt het kleurenpalet op een van de volgende manieren openen:

• Ga in de tekeningmodus naar het menu Bestand en klik op Editors > Kleurenpalet-editor. Hier kunt u aangepaste kleuren bewerken of toevoegen.

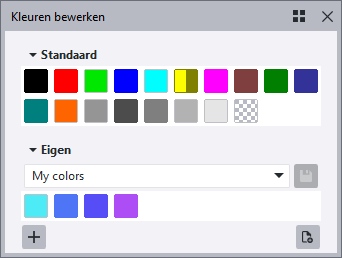

  Als u tussen weergavemodi wilt schakelen, klikt u op de knop /. U kunt in de lijstmodus ook de namen zien van de nieuwe aangepaste kleuren.

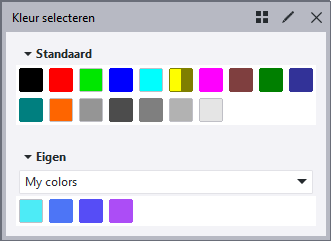

• Klik in het tekeningobjecten eigenschappenvenster op een vak voor de kleurinstellingen. Hier kunt u kleuren selecteren uit de beschikbare paletten. Als u toegang wilt krijgen tot de modus voor het bewerken van kleuren, klikt u bovenaan op de knop Kleuren bewerken .

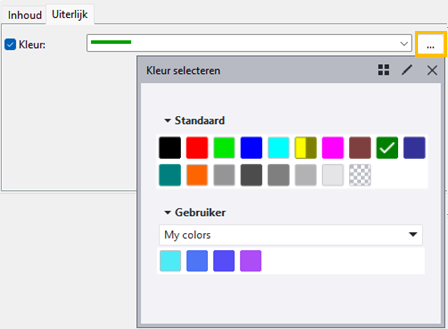

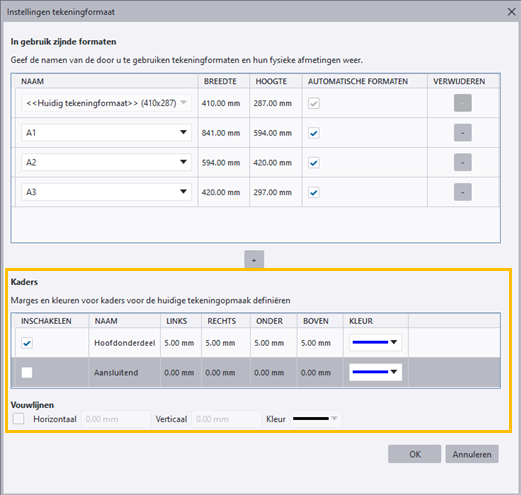

• Klik in het dialoogvenster op tekening- of aanzichtniveau voor een tekeningobject op de nieuwe selectieknop naast een kleurinstelling. Hier kunt u kleuren selecteren uit de beschikbare paletten. Als u toegang wilt krijgen tot de modus voor het bewerken van kleuren, klikt u bovenaan op de knop Kleuren bewerken .

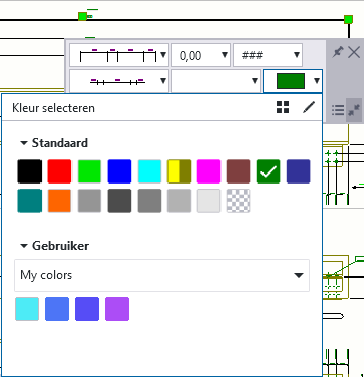

• Klik in de mini werkbalk van een tekeningobject op het vak voor de kleurinstellingen. U kunt hier kleuren selecteren uit de beschikbare paletten. Als u toegang wilt krijgen tot de modus voor het bewerken van aangepaste kleuren, klikt u bovenaan op de knop Kleuren bewerken .



• Klik in het dialoogvenster Tekeningen afdrukken op het tabblad Lijn eigenschappen op . Het kleurenpalet wordt ook weergegeven als u Eigen als uitvoerkleuroptie selecteert. Hier kunt u kleuren selecteren uit de beschikbare paletten. Als u toegang wilt krijgen tot de modus voor het bewerken van aangepaste kleuren, klikt u bovenaan op de knop Kleuren bewerken .



• In de standaardlijninstellingen voor vellingkant: Ga naar het menu Bestand, klik op Instellingen > Opties > Tekeningobjecten en klik op de nieuwe selectieknop naast de instelling voor de vellingkant Lijnkleur. Hier kunt u kleuren selecteren uit de beschikbare paletten. Als u toegang wilt krijgen tot de modus voor het bewerken van aangepaste kleuren, klikt u bovenaan op de knop Kleuren bewerken .
• Dubbelklik in een template van de Template Editor op een vormobject of een tekstobject om de objecteigenschappen weer te geven en klik vervolgens op een kleur. Hier kunt u kleuren selecteren en toevoegen.



Open de kleurenpaleteditor:

• Ga in de tekeningmodus naar het menu Bestand en klik op Editors > Kleurenpalet-editor.

Kleuren toevoegen:

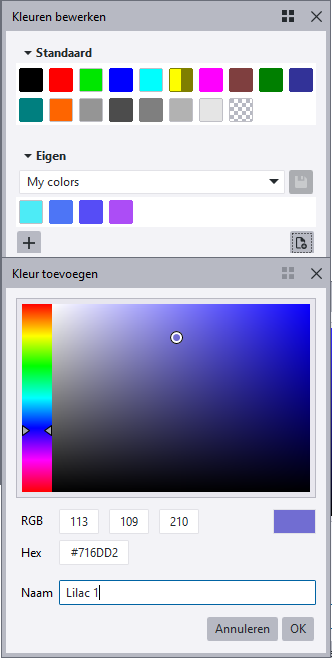

• Klik in de bewerkingsmodus op de knop Nieuwe aangepaste kleur toevoegen . Gebruik in het weergegeven dialoogvenster Kleur toevoegen de kleurschuifregelaar aan de linkerkant om naar de gewenste kleur te gaan en kies vervolgens de gewenste tint in het kleurgebied met de kleuraanwijzer. U kunt ook de exacte RGB- of HEX-waarden invoeren. U kunt de kleur indien gewenst ook een naam geven. Als u klaar bent, klikt u op OK.

Tekla Structures voegt de kleur toe in de sectie Eigen van het kleurenpaletdialoogvenster. De kleurnaam wordt weergegeven als u de aangepaste kleur aanwijst in het kleurenpalet. Voeg op dezelfde manier alle gewenste kleuren toe. Als u klaar bent, sla dan de toegevoegde kleuren op in een palet om ervoor te zorgen dat ze worden behouden.

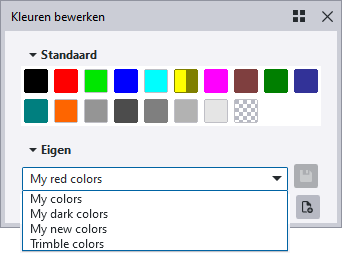

• Als u de aangepaste kleuren, die u in de sectie Eigen hebt toegevoegd in een palet, wilt opslaan, voer dan in de bewerkingsmodus een naam voor het kleurenpaletbestand in het vak Eigen in en klik op Opslaan.



De kleurenpaletbestanden worden als *.ColorPalette.xml opgeslagen in de map \attributes onder de huidige modelmap. U kunt zoveel kleurenpaletbestanden opslaan als u nodig hebt en deze ook in de bedrijfs- en projectmappen plaatsen om ze te delen.

De opgeslagen kleurenpaletten zijn beschikbaar voor alle typen tekeningobjecten op alle tekeningeigenschapniveaus, bij het afdrukken en voor templates in de Template Editor.

De aangepaste kleuren die u in de tekeningobjecten gebruikt, worden opgeslagen in de tekeningendatabase, terwijl de aangepaste kleuren die u gebruikt in de instellingenbestanden op tekening-, aanzicht- of objectniveau worden opgeslagen in de instellingenbestanden. Dit betekent dat het verwijderen van een aangepaste kleur die momenteel in een tekeningobject wordt gebruikt uit het kleurenpalet geen invloed heeft op tekeningen of de opgeslagen kleurenpaletbestanden.

U kunt een kleur bewerken of een onnodige kleur uit een palet verwijderen.

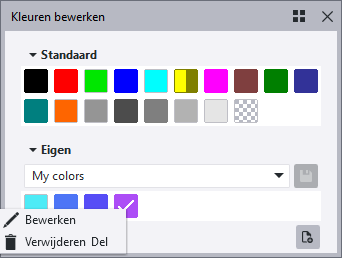

• Als u een kleur wilt verwijderen, open dan in de kleurbewerkingsmodus een kleurenpalet, klik op de kleur in het palet en druk op Delete op het toetsenbord of klik met de rechtermuisknop op de kleur en selecteer Verwijderen.
• Als u een kleur wilt bewerken, klikt u met de rechtermuisknop op de kleur in het palet en selecteert u Bewerken.

Wanneer een palet wordt gewijzigd, krijgt de paletnaam een sterretje (*) en wordt de naam cursief weergegeven, bijvoorbeeld Mijn kleuren*. Als u klaar bent, klikt u op Opslaan.

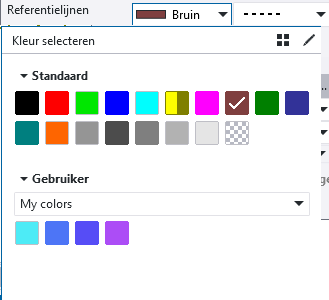

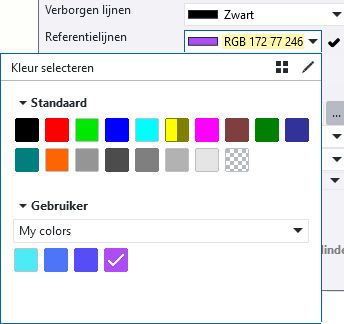

• Als u een aangepaste kleur aan een tekeningobject wilt toewijzen, klik dan op een kleurinstelling in een eigenschappenpaneel van een tekeningobject of de selectieknop in een dialoogvenster met tekeningobjecteigenschappen, selecteer een opgeslagen kleurenpalet in de lijst Eigen en klik vervolgens op een aangepaste kleur in het palet. Klik tot slot op Wijzigen in de eigenschappen om de wijzigingen toe te passen.

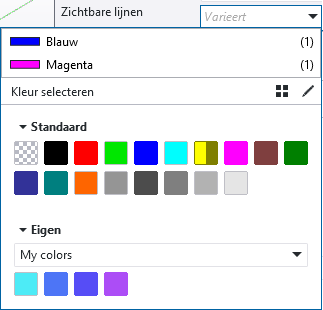

• Als u dezelfde aangepaste kleur voor meerdere objecten wilt gebruiken, zorg er dan voor dat het eigenschappenvenster open is en selecteer de objecten in de tekening. Varieert in het kleurenvak als de kleuren verschillen en de kleuren voor de objecten worden weergegeven. Selecteer de gewenste kleur uit het palet en klik op Wijzigen.

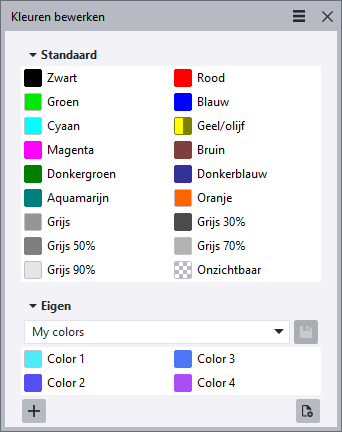

• Als u namen voor de aangepaste kleuren hebt toegevoegd, dan worden deze weergegeven in de lijstmodus:



U hebt in Tekla Structures 2024 nieuwe opties beschikbaar om precies de uitvoer te maken die u nodig hebt. U kunt nu op het tabblad Lijn eigenschappen het volgende doen:

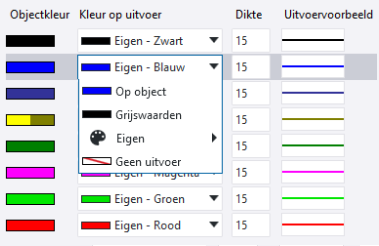

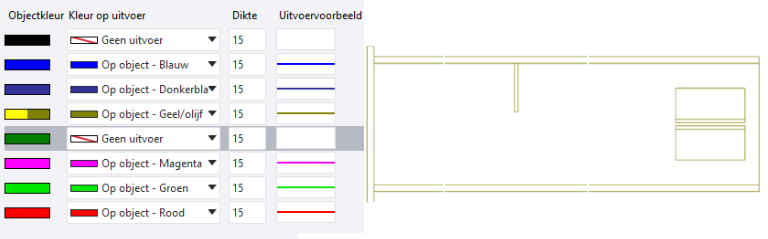

• De gewenste optie selecteren voor de uitvoerkleur in de nieuwe lijst Kleur op uitvoer:

  Op object - gebruik de tekeningobjectkleuren in de uitvoer zoals ze zijn

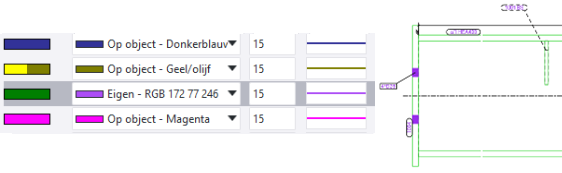

  Eigen - toewijzen van objectkleuren aan aangepaste kleuren

  Grijswaarden - afdrukken in grijswaarden

  Geen uitvoer - het overslaan van objecten die een bepaalde kleur hebben bij het afdrukken

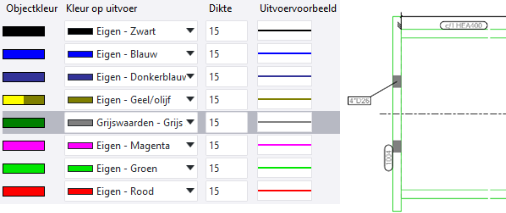

• Geef de geselecteerde uitvoerkleur en lijndikte in het uitvoervoorbeeld weer.

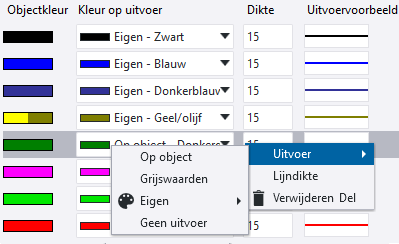

• Selecteer meerdere rijen door Ctrl of Shift te gebruiken en selecteer vervolgens een commando van het contextmenu:

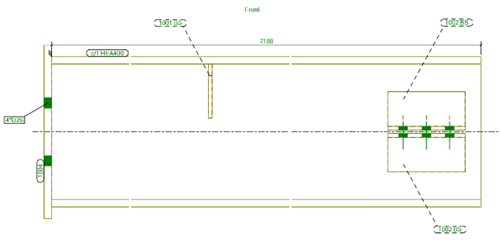

• Geef de wijzigingen direct in het tekeningvoorbeeld weer. U kunt het muiswiel gebruiken om in te zoomen op het voorbeeld. U kunt ook inzoomen op interessegebieden. Het voorbeeld ondersteunt ook verschuiven.
• Voeg nieuwe lijneigenschappen toe en verwijder bestaande lijneigenschappen.
• Gebruik de kleuren die voor de objecten in de huidige tekening als uitvoerkleuren zijn gedefinieerd.
• Definieer een standaardkleur en lijndikte voor de objectkleuren die worden gebruikt in de tekening waarvoor u geen uitvoerkleur hebt gedefinieerd in de lijneigenschappen.
• Sla de wijzigingen van de lijneigenschap op in de afdrukinstellingen, zodat u deze later kunt laden.

Overige wijzigingen in lijneigenschappen:

• De knop Kleuren opnieuw instellen is verwijderd, omdat deze niet langer nodig is.
• Als u Tekla grijswaarden of Zwart en wit hebt geselecteerd als afdrukkleur op het tabblad Opties, dan worden de instellingen voor de lijneigenschappen Kleur op uitvoer uitgeschakeld.



• Tekla grijswaarden vervangt de oude Grijswaarden op het tabblad Opties bij het afdrukken en in de selectie van de kleurmodus voor de tekening in Bestand > Instellingen. Bepaalde standaardkleuren worden in Tekla grijswaarden weergegeven en afgedrukt in zwart, terwijl de nieuwe optie Grijswaarden alle kleuren, standaard en aangepast, met een algoritme converteert naar verschillende grijstinten. In de lijneigenschappen wordt grijs in beide grijswaardenmodi weergegeven als een percentage, bijvoorbeeld 'Tekla Grijswaarden - Grijs 50 %' of 'Grijswaarden - Grijs 29 %'.
• Als u afdrukinstellingen hebt geladen en enkele wijzigingen in de instellingen aanbrengt, wordt de naam van het instellingenbestand cursief weergegeven en krijgt dit aan het einde een asterisk (MySettings*) en wordt de knop Opslaan ingeschakeld.

Templates van de Template Editor ondersteunen nu aangepaste kleuren en Template Editor kan dezelfde aangepaste kleurenpaletbestanden gebruiken als die u gebruikt voor tekeningobjecten en afdrukken.

U kunt in Template Editor het volgende doen:

• De kleur van een tekstobject wijzigen. Dubbelklik hiervoor op een tekstobject in de template en klik in de objecteigenschappen op de knop naast de lettertype-instelling. Klik vervolgens op het kleurvak en selecteer een aangepaste kleur.



• De kleur van een vormobject wijzigen. Dubbelklik hiervoor op een vormobject, zoals een lijn, klik in de objecteigenschappen op het kleurvak en selecteer een aangepaste kleur.



• Nieuwe kleuren toevoegen (Toevoegen) en nieuwe aangepaste kleurenpaletten opslaan (Nieuw).

De naam van de standaard gele kleur is gewijzigd in Geel/Olijf om beter uit te leggen dat geel verschillend wordt weergegeven op basis van de achtergrondkleur van de tekening (zwart of wit). Ook de pictogrammen die de kleur geel/olijf weergeven in tekeningen en afdrukken, zijn overeenkomstig gewijzigd.
