Verbeteringen aan tekeningmaatlijnen
Tekla Structures 2024 introduceert nieuwe afrondingsopties in maatlijneigenschappen, verbeterde bemating van boutgroepen en arrays, wijzigingen in vergrote maatlijnen van staven en enkele nieuwe opties die moeten worden gebruikt in Eigenschappen maatvoeringsvoorwaarden.
Nieuwe afrondingsopties in de maatlijneigenschappen

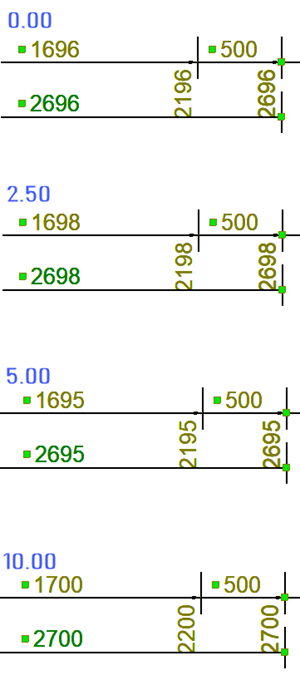

De maatlijneigenschappen in automatische en handmatige bemating hebben nu drie nieuwe afrondingsopties: 2,50, 5,00 en 10,00. Deze nieuwe opties voeren de afronding altijd in millimeters uit, ongeacht de geselecteerde eenheid.
In het volgende voorbeeld zijn millimeters als eenheid geselecteerd.
Verbeteringen in bemating op aanzichtniveau
Nieuwe optie Geen om het maken van maatlijnpunten over te slaan

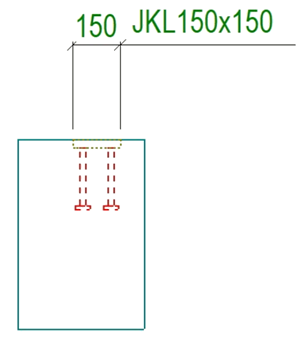

De instelling Bemaat vanaf van de maatvoeringsvoorwaarde heeft een nieuwe optie Geen die u kunt gebruiken als u geen maatlijnpunten naar de omringende geometrie wilt maken.
Nieuwe optie Middelpunt om het meten vanaf het middelpunt te beginnen

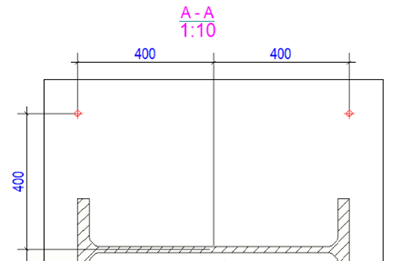

De instelling Bemaat vanaf van de maatvoeringsvoorwaarde heeft een nieuwe optie Middelpunt, waarbij het middelpunt van een object wordt gebruikt als het punt van oorsprong voor de maatlijnen. Deze optie is bijvoorbeeld handig voor het bematen van boutgaten in een voetplaat.
Middelpunt is beschikbaar voor de opties Bemaat vanaf, Hoofdonderdeel Huidig onderdeel en Onderdeelnaam in de bematingsmethoden Filter, Aangelaste onderdelen, Gaten Uitsparingen, en Aansl. onderdelen.
Nieuwe optie om alleen de buitenomtrek te meten
De maatvoeringsmethode Randvorm heeft een nieuwe optie Zichtbare vlakken, onderdelen samengevoegd, die alleen de buitenomtrek van een merk bemaat. Voorheen waren er twee opties Alle oppervlakken en Zichtbare vlakken; nu is de naam van de laatste gewijzigd in Zichtbare vlakken, onderdelen gescheiden om het verschil duidelijk te maken in de nieuwe optie Zichtbare vlakken, onderdelen samengevoegd. De nieuwe optie is meestal nodig voor spanten wanneer alleen de buitenomtrek van het spant is bemaat.

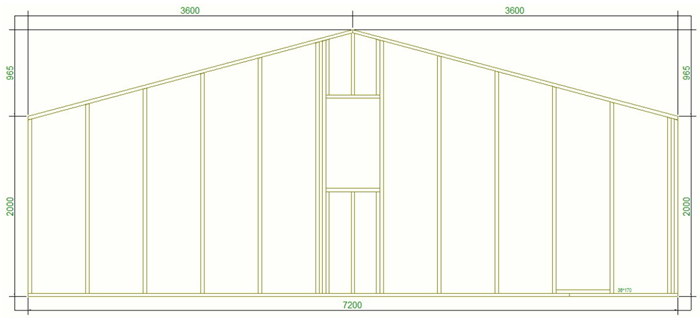

Voorbeeld van zichtbare vlakken, onderdelen samengevoegd:

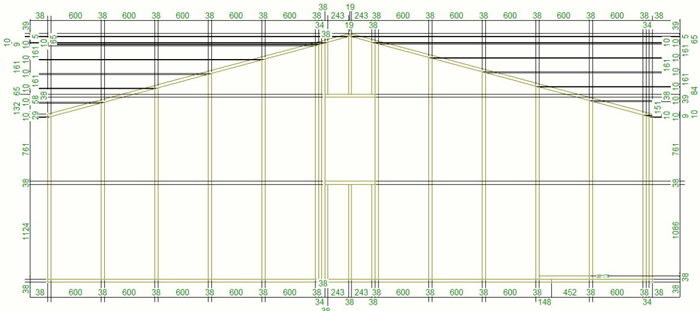

Voorbeeld van zichtbare vlakken, onderdelen gescheiden:
Verbeterde maatvoering voor boutgroepen en arrays

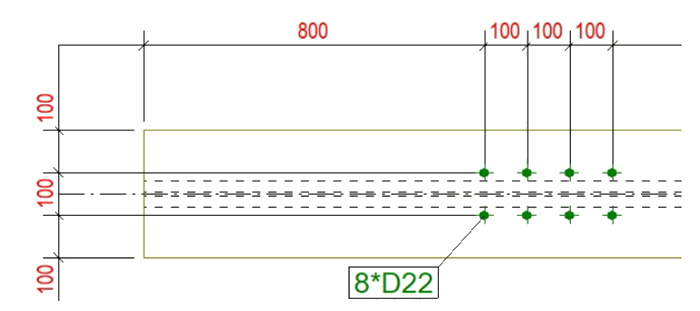

De maatvoering voor boutgroepen en arrays met het maatvoeringstype Filter is verbeterd zodat elke afzonderlijke bout wordt bemaat met alle opties voor de locatie van de maatlijnpunten (links, midden, rechts, beide). Voorheen werkte dit alleen voor boutenarrays wanneer de locatie van de maatlijnpunten was ingesteld op het midden.
De instelling Alleen objecten aan de geselecteerde zijden werkt nu voor boutgroepen.
Maatlijnen in vergrote afbeeldingen van wapeningslabels
Voorheen gaf vergrote afbeeldingen van wapeningslabels in een tekeningdoorsnede alleen maatlijnen weer voor staven in een taps toelopende staafgroep die zich daadwerkelijk binnen de grens van het aanzicht bevonden. Nu worden maatlijnen weergegeven voor alle staven in de groep, ongeacht of enkele staven zich buiten de aanzichtgrens bevinden.
