1. Klik in het model of wanneer een tekening is geopend in het menu Bestand op Editors > Patroonlijneditor.

   Als u nog niet eerder een patroonlijn hebt gedefinieerd, zijn alle velden en containers in de Patroonlijneditor leeg.

2. Klik op Bladeren... om naar een afbeelding te bladeren dat als voorbeeld voor de patroonlijn moet worden gebruikt.



   Als u geen afbeelding selecteert, wordt de standaardafbeelding gebruikt.

   De geselecteerde afbeelding wordt later ook weergegeven wanneer u in het dialoogvenster Patroonlijneigenschappen een patroonlijn selecteert.



3. Voer een naam voor de patroonlijn Maak nieuw in.
   Als u een patroonlijn wilt wijzigen, selecteert u eerst de gewenste patroonlijn in de lijst.
4. Klik in het gebied Begin element aan de rechterkant op Nieuw om een nieuw beginelement te maken. Het beginelement start de patroonlijn (rood gemarkeerd in het dialoogvenstervoorbeeld hieronder).





   Als u Symbool als het Elementtype selecteert, moet u het volgende doen:

   • Selecteer het symboolbestand in de lijst Bestand.
   • Voer in de lijst Index het nummer van het symbool in. Als u een symbool in een apart venster wilt selecteren, klikt u op Selecteren... en dubbelklikt u op het gewenste symbool.

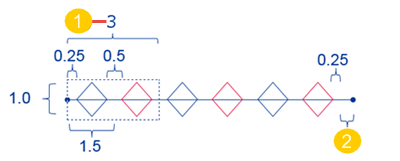

   • Voer in Spatie de afstand in millimeters in die aan het element wordt toegewezen.
   • Voer in Grootte de grootte van het element in millimeters in.
   • Selecteer in Type tussenafstand het type tussenafstand voor de elementen op de patroonlijn:

     Vast: de onbezette tussenafstand wordt niet verdeeld.

     Variabele: de onbezette tussenafstand wordt gelijkelijk verdeeld over de elementen met dit type tussenafstand.

     Oneindig: de blokken bezetten de gehele afstand tussen de twee punten. De tussenafstand wordt over vaste elementen verdeeld en de rest wordt gelijkelijk over de oneindige elementen verdeeld.

   • Selecteer in Kleur de elementkleur.
   • Voer in Verticale offset en Horizontale offset offsets voor de elementen in millimeters in.
   • Definieer in Roteren een rotatiehoek voor het element.

   Als u Lijn als het Elementtype selecteert, moet u het volgende doen:



   • Selecteer een lijntype in de lijst Lijntype.
   • Voer in Spatie de afstand in millimeters in die aan het element wordt toegewezen.
   • Voer in Grootte de grootte van het element in millimeters in.
   • Selecteer in Type tussenafstand het type tussenafstand voor de elementen:

     Vast: de onbezette tussenafstand wordt niet verdeeld.

     Variabele: de onbezette tussenafstand wordt gelijkelijk verdeeld over de elementen met dit type tussenafstand.

     Oneindig: de blokken bezetten de gehele afstand tussen de twee punten. De tussenafstand wordt over vaste elementen verdeeld en de rest wordt gelijkelijk over de oneindige elementen verdeeld.

   • Selecteer in Kleur de elementkleur.
   • Voer in Verticale offset en Horizontale offset offsets voor de elementen in millimeters in.

   Als u Tussenafstand als het Elementtype selecteert, moet u het volgende doen:



   • Voer in Spatie de afstand in millimeters in die aan het element wordt toegewezen.
   • Selecteer in Type tussenafstand het type tussenafstand voor de elementen:

     Vast: de onbezette tussenafstand wordt niet verdeeld.

     Variabele: de onbezette tussenafstand wordt gelijkelijk verdeeld over de elementen met dit type tussenafstand.

     Oneindig: de blokken bezetten de gehele afstand tussen de twee punten. De tussenafstand wordt over vaste elementen verdeeld en de rest wordt gelijkelijk over de oneindige elementen verdeeld.

5. Klik in het gebied Einde element op Nieuw om een nieuw eindelement te maken op dezelfde manier als u dat voor het beginelement deed.

   Het eindelement wordt in het editordialoogvenster met rood gemarkeerd:



6. Definieer op het tabblad Herhaalde en doorlopende elementen de elementen die zich op de patroonlijn herhalen (rood gemarkeerd in het editordialoogvenster).



7. Definieer op het tabblad Herhaalde en doorlopende elementen de elementen die zich op de patroonlijn ononderbroken zijn getekend (rood gemarkeerd in het editordialoogvenster).



8. U kunt de definities van uw patroonlijn en hoe de lijn eruitziet controleren door op de knop Voorbeeld te klikken.
   • Als u de voorbeeldoptie Automatisch hebt ingeschakeld, opent Tekla Structures automatisch een tekeningvoorbeeld dat de gemaakte patroonlijn met verschillende afstandsopties weergeeft die uit het dialoogvenster Patroonlijneigenschappen worden overgenomen. Als u al een tekening open hebt, vraagt Tekla Structures u of u de tekening wilt opslaan en sluiten voordat het voorbeeld wordt geopend.
   • Als u het voorbeeld wilt bijwerken door op de knop te klikken, selecteert u de voorbeeldoptie.
   • U kunt ook voorbeelden van andere opgeslagen patroonlijnen bekijken door een patroonlijn hoog in de lijst te selecteren.
   • Als u het voorbeeld wilt sluiten, klikt u nogmaals op de knop Voorbeeld .
9. Sla uw patroonlijn op door op de knop Opslaan te klikken.
   De patroonlijn wordt in een .clp-bestand in de map \attributes onder de modelmap opgeslagen.

U kunt uit vooraf gedefinieerde patroonlijnen selecteren of uw eigen maken in de Patroonlijneditor.

1. Houd in een geopende tekening de Shift ingedrukt en klik op Tekening > Lijn > Patroonlijn.
2. Selecteer in het dialoogvenster Patroonlijneigenschappen de patroonlijn die u uit de lijst Patroonlijn wilt gebruiken.
   U kunt ook andere patroonlijneigenschappen laden door een eigenschappenbestand in de lijst bovenaan te selecteren en op Laad te klikken.
3. Selecteer of Einde element en/of Begin element in de patroonlijn moet worden weergegeven.
   Het begin- en eindelement zijn gedefinieerd in de Patroonlijneditor.
4. Selecteer hoe de elementen worden uitgelijnd en in Afstandsopties worden verdeeld:

   Links lijnt de elementen naar links uit.



   Rechts lijnt de elementen naar rechts uit.



   Gecentreerd centreert de elementen.



   Verdeeld gebruikt dezelfde afstand tussen de elementen.



   Best passend probeert zoveel mogelijk elementen met een minimale vervorming in te passen. Deze instelling beïnvloedt de elementgrootte en -afstand.



5. Stel de Grootte van de patroonlijn in.
6. Selecteer de gewenste optie Verschalen:

   Venster tekent de lijnen en elementen verkleind zodat deze in het aanzicht passen.

   Afhankelijk van vensterschaal tekent de lijnen en elementen verkleind zodat deze in de schaal van het papier passen.

7. Voer indien nodig de Verticale offset in millimeters in.
   Een positieve waarde verplaatst de hele patroonlijn omhoog en een negatieve waarde omlaag.
8. Selecteer de Kleur van de patroonlijn.

   De kleur is afhankelijk van hoe u de kleuren in Patroonlijneditor en Patroonlijneigenschappen hebt ingesteld.

   • Als u Standaard als de kleur zowel in Patroonlijneditor als in Patroonlijneigenschappen selecteert, zijn alle elementen zwart.
   • Als u de Standaard kleur in Patroonlijneditor selecteert en u een andere kleur in Patroonlijneigenschappen selecteert, wordt de in Patroonlijneigenschappen geselecteerde kleur gebruikt.
   • Als u een andere kleur dan Standaard in Patroonlijneditor selecteert en u een andere kleur in Patroonlijneigenschappen selecteert, wordt de kleur gebruikt die in de eigenschappen van Patroonlijneditor is geselecteerd.
9. Als u de patroonlijneigenschappen in een eigenschappenbestand wilt opslaan, voert u een naam voor het bestand in en klikt u op Opslaan als.
10. Klik op OK, wijs de punten voor een polylijn aan en beëindig de lijn door met de middelste muisknop te klikken.
    U kunt de handles in de toegevoegde patroonlijn selecteren en de delen van de polylijn verplaatsen door te verslepen.
