Création et ajout de lignes personnalisées dans les dessins
Vous pouvez facilement appliquer des lignes spéciales et complexes aux dessins à l’aide des lignes personnalisées. Vous pouvez créer de nouvelles lignes et modifier les lignes existantes dans l’Éditeur de ligne personnalisée, puis ajouter les lignes personnalisées que vous avez créées dans les dessins en utilisant la commande Ligne personnalisée. Les lignes personnalisées peuvent contenir des symboles, des lignes et des espacements. Vous pouvez créer des lignes personnalisées pour indiquer des lignes de coupe, des fondations, des cordons de soudure ou un câblage électrique, par exemple.
Création d’une ligne personnalisée
-
Cliquez sur Parcourir... pour parcourir les images et en choisir une à utiliser comme exemple pour la ligne personnalisée.
Si vous ne sélectionnez pas d’image, l’image par défaut est utilisée.
L’image sélectionnée s’affiche également ultérieurement lorsque vous sélectionnez une ligne personnalisée dans la boîte de dialogue Propriétés de ligne personnalisée.
-
Dans la zone Élément de début, cliquez sur Nouveau sur la droite pour créer un nouvel élément de début. L'élément de début marque l'origine de la ligne personnalisée (en rouge dans l'exemple de boîte de dialogue ci-dessous).
Si vous sélectionnez Symbole comme Type d'élément :
- Sélectionnez le fichier symbole dans la liste Fichier.
- Dans la liste Index, entrez le numéro du symbole. Pour sélectionner un symbole dans une autre fenêtre, cliquez sur Sélection... et double-cliquez sur le symbole souhaité.
- Dans Ecart, entrez l’espace alloué à l’élément en millimètres.
- Dans Dimension, entrez la taille de l’élément en millimètres.
- Dans Type d'espacement, sélectionnez le type d’espacement pour les éléments sur la ligne personnalisée :
Fixe: L’espace libre ne sera pas réparti.
Variable: L’espace libre sera réparti de manière égale aux éléments avec ce type d’espacement.
Infini: Les blocs occuperont tout l’espace entre les deux points. L’espace est réparti aux éléments fixes et le reste sera réparti équitablement aux éléments infinis.
- Dans la liste Couleur, sélectionnez la couleur de l'élément.
- Dans Décalage vert. et Décalage horiz., entrez les décalages pour les éléments en millimètres.
- Dans Rotation, définissez un angle de rotation pour l’élément.
Si vous sélectionnez Ligne comme Type d'élément :
- Sélectionnez un type de ligne dans la liste Type de ligne.
- Dans Ecart, entrez l’espace alloué à l’élément en millimètres.
- Dans Dimension, entrez la taille de l’élément en millimètres.
- Dans Type d'espacement, sélectionnez le type d’espacement pour les éléments :
Fixe: L’espace libre ne sera pas réparti.
Variable: L’espace libre sera réparti de manière égale aux éléments avec ce type d’espacement.
Infini: Les blocs occuperont tout l’espace entre les deux points. L’espace est réparti aux éléments fixes et le reste sera réparti équitablement aux éléments infinis.
- Dans la liste Couleur, sélectionnez la couleur de l'élément.
- Dans Décalage vert. et Décalage horiz., entrez les décalages pour les éléments en millimètres.
Si vous sélectionnez Espacement comme Type d'élément :
- Dans Ecart, entrez l’espace alloué à l’élément en millimètres.
- Dans Type d'espacement, sélectionnez le type d’espacement pour les éléments :
Fixe: L’espace libre ne sera pas réparti.
Variable: L’espace libre sera réparti de manière égale aux éléments avec ce type d’espacement.
Infini: Les blocs occuperont tout l’espace entre les deux points. L’espace est réparti aux éléments fixes et le reste sera réparti équitablement aux éléments infinis.
-
Dans la zone Élément d'extrémité, cliquez sur Nouveau pour créer un nouvel élément d’extrémité de la même manière que pour l’élément de début.
L’élément d’extrémité est marqué en rouge dans la boîte de dialogue de l’éditeur :
-
Dans l’onglet Éléments récurrents et continus, définissez les éléments qui se répètent sur la ligne personnalisée (en rouge dans la boîte de dialogue de l’éditeur) :
-
Dans l’onglet Éléments récurrents et continus, définissez les éléments qui se répètent de manière récurrente sur la ligne personnalisée (en rouge dans la boîte de dialogue de l’éditeur) :
-
Vous pouvez vérifier les définitions et l'apparence de vos lignes personnalisées en cliquant sur le bouton Aperçu
:
- Si l’option d’aperçu Automatique est activée, Tekla Structures ouvre automatiquement un aperçu du dessin qui montre la ligne personnalisée créée avec des options d’espacement différentes disponibles dans la boîte de dialogue Propriétés de ligne personnalisée. Si vous avez déjà ouvert un dessin, Tekla Structures vous demandera si vous souhaitez enregistrer et fermer le dessin avant d’ouvrir l’aperçu.
- Pour mettre à jour l’aperçu en cliquant sur le bouton
, sélectionnez l’option d’aperçu.
- Vous pouvez également afficher les aperçus d’autres lignes personnalisées enregistrées en sélectionnant une ligne personnalisée dans la liste située en haut de la fenêtre.
- Pour fermer l’aperçu, cliquez à nouveau sur le bouton Aperçu .
-
Enregistrez votre ligne personnalisée en cliquant sur le bouton Enregistrer
.
La ligne personnalisée est enregistrée dans un fichier .clp stocké dans le dossier \attributes, sous le répertoire modèle.
Vous pouvez maintenant ouvrir un dessin et créer une ligne personnalisée à l’aide de la ligne personnalisée que vous avez définie.
Les symboles contenus dans l’exemple suivant proviennent du fichier de symboles PatternLineSymbols.sym.
- Le symbole situé à l’extrémité gauche est l’élément de début, symbole nº 49.
- Le symbole situé à l’extrémité droite est l’élément d’extrémité, symbole nº 48.
- La couleur bleue est définie pour les éléments de début et d’extrémité.
- Le symbole nº 51 en rouge est utilisé pour les éléments récurrents.
- Deux lignes continues sont utilisées en tant qu’éléments continus avec des décalages verticaux de 2,0 et -2,0.
Astuce : Si vos lignes personnalisées se présentent comme dans l’exemple ci-dessous, essayez d’utiliser des éléments continus au lieu des éléments récurrents.
Ajout d’une ligne personnalisée dans un dessin
Vous pouvez choisir parmi les lignes personnalisées prédéfinies ou créer la vôtre dans l’Éditeur de ligne personnalisée.
Limites
- Les lignes personnalisées ne sont pas incluses dans un détail de Bibliothèque 2D à moins qu’elles n’aient été éclatées.
- Vous ne pouvez pas faire pivoter ou copier par miroir les lignes personnalisées créées.
- Vous ne pouvez pas cloner des lignes personnalisées.
-
Sélectionnez la manière dont les éléments seront alignés et espacés dans Options d'espacement :
Gauche aligne les éléments à gauche.
Droite aligne les éléments à droite.
Centré centre les éléments.
Distribué utilise le même espace situé entre les éléments.
Optimal essaye d’insérer autant d’éléments que possible avec une déformation minimale. Ce paramètre affecte la taille de l’élément et l’espace.
Éléments de ligne personnalisée
Une ligne personnalisée est composée d’un ou de plusieurs blocs d’éléments. Ces blocs d’éléments sont arrangés entre deux points donnés.

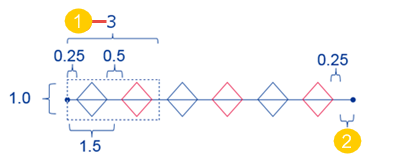

L’illustration ci-dessous présente une ligne personnalisée composée de deux éléments de symbole récurrents en trois blocs.
Les éléments de symboles possèdent les paramètres suivants :
Ecart = 1.5
Type d'espacement = Fixe
Dimension = 1
Couleur = le 1er élément est bleu et le deuxième est rouge
1. Taille du bloc
2. L’espace vide, qui correspond à l’espace restant lorsque les blocs sont disposés entre deux points. Cet espace est redistribué aux éléments dont le type d’espacement est Variable.
L’image suivante présente les différents paramètres des éléments. La lettre E à l’intérieur d’un cercle est un élément :
1. Taille de l’élément
2. Origine
3. Décalage horizontal à partir de l’origine
4. Décalage vertical à partir de l’origine
5. Écart
