열려 있는 도면에서 도면 뷰에 부재의 단면 뷰를 생성할 수 있습니다. 도면은 하나 이상의 뷰를 포함해야 합니다.

1. 단면 뷰를 생성할 도면을 엽니다.
2. 뷰 리본 탭에서 단면 뷰를 클릭하여 뷰가 있는 단면 마크 속성 창을 엽니다.

   속성 창이 열리지 않으면 Shift 키를 누른 채 단면 뷰를 클릭합니다.

3. 먼저 단면 마크 탭에서 단면 마크 속성을 설정합니다.

   1. 단면 레이블 내용을 수정합니다.

   2. 단면 레이블, 컷 방향 기호 및 컷팅 선 속성을 수정합니다.

      속성에 대한 자세한 정보는 단면 마크 추가 및 수정을 참조하십시오.

4. 그런 다음 뷰 탭에서 단면 뷰 속성을 설정합니다.

   1. 뷰가 있는 단면 마크 속성 창에서 뷰 버튼을 클릭합니다.

   2. 필요에 따라 도면 뷰 속성을 수정합니다.

      자세한 정보는 도면 뷰 속성를 참조하십시오.

5. 두 점을 선택하여 단면 평면의 위치를 ​​정의합니다.

   직교 스냅을 활성화하면 점을 선택하기가 더 쉽습니다. 파일 메뉴에서 설정을 클릭하고 직교를 선택하거나 O를 누릅니다.

   보의 경우, 스냅 스위치 수직점에 스냅을 사용하여 보의 상단 선에 이어 보의 하단 선을 선택할 수도 있습니다.

6. 점 2개를 선택하여 컷 상자의 방향과 단면 뷰의 깊이를 정의합니다.

   컷 상자를 선택하면 약간 과장됩니다. 나중에도 뷰 깊이와 뷰 경계를 조정할 수 있습니다.

   단면의 방향은 단면 마크 화살표가 가리키는 방향입니다.

7. 단면 뷰의 위치를 ​​선택합니다.

   뷰 기호가 마우스 포인터를 따라 이동하여 단면 뷰를 배치하려는 위치를 확인할 수 있습니다.

   반대 방향의 깊이는 0입니다.

   Tekla Structures는 현재 뷰 속성과 단면 마크 속성을 사용하여 단면 뷰를 생성하고, 원본 뷰에 단면 마크를 추가하고, 선택한 위치에 단면 뷰를 배치합니다. 또한 단면 뷰의 뷰 경계는 뷰 생성 직후 원본 뷰에서 강조 표시됩니다.

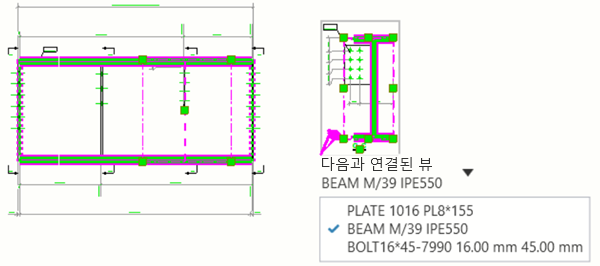

1. 도면에서 연결성을 확인하려는 단면 뷰의 뷰 프레임을 클릭합니다.

   Tekla Structures가 뷰 생성 시 단면 뷰의 연결된 객체를 자동으로 선택하여 연결성 레이블에 표시합니다.



2. 단면 뷰와 연결할 수 있는 가능한 객체를 모두 표시하려면 연결성 규칙 목록 아래쪽 화살표를 클릭합니다.

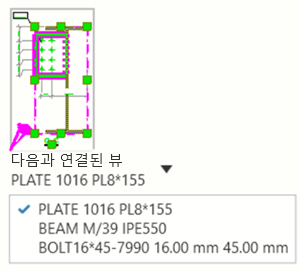

3. 단면 뷰를 다른 객체와 연결하려면 객체 목록에서 해당 객체를 선택합니다.



   이전 버전의 Tekla Structures로 생성된 도면을 열 때 '기본값' 옵션이 규칙 목록에 나타날 수 있습니다.

   Tekla Structures는 단면 뷰를 선택된 객체와 연결합니다.

   팁: 모든 뷰에서 특정 객체에 대한 연결성을 설정하려면 빠른 실행에서 연결성 새로 고침 명령을 실행합니다.

   제한 조건

   • 기본도면에서는 단면 뷰 연결성 표시 또는 변경을 사용할 수 없습니다.

열려 있는 도면에서 도면 뷰에 부재의 곡선형 단면 뷰를 생성할 수 있습니다. 도면은 하나 이상의 뷰를 포함해야 합니다. 이 도구는 건물의 펼친 면을 시각화하거나 피복재를 관리하려는 경우 유용합니다.

1. 곡선형 단면 뷰를 생성할 도면을 엽니다.
2. 뷰 리본 탭에서 단면 뷰를 클릭하여 뷰가 있는 단면 마크 속성 창을 엽니다.

   속성 창이 열리지 않으면 Shift 키를 누른 채 단면 뷰를 클릭합니다.

3. 먼저 단면 마크 탭에서 단면 마크 속성을 설정합니다.

   1. 단면 레이블 내용을 수정합니다.

   2. 단면 레이블, 컷 방향 기호 및 컷팅 선 속성을 수정합니다.

      속성에 대한 자세한 정보는 단면 마크 추가 및 수정을 참조하십시오.

4. 그런 다음 뷰 탭에서 단면 뷰 속성을 설정합니다.

   1. 뷰가 있는 단면 마크 속성 창에서 뷰 버튼을 클릭합니다.

   2. 필요에 따라 뷰 속성을 수정합니다.

      자세한 정보는 도면 뷰 속성를 참조하십시오.

5. 컷 평면에서 점 3개를 선택합니다.
6. 컷 상자를 나타내는 점 2개를 선택합니다.
7. 곡선형 단면 뷰의 위치를 나타내는 점 1개를 선택합니다.

   기호가 커서를 따라 이동하여 곡선형 단면 뷰를 배치하려는 위치를 확인할 수 있습니다.

기존 도면 뷰에서 선택한 영역에서 상세 뷰를 생성할 수 있습니다. 기본적으로 상세 뷰의 스케일은 메인 뷰의 스케일과 동일하지만, 일부 환경에서는 상세 뷰의 스케일이 커집니다. 상세 뷰의 방향은 원본 뷰와 같습니다. 상세 뷰 레이블 및 상세 마크를 생성하기 전에 도면 속성에서 시작 번호 또는 문자를 정의하십시오.

1. 상세 뷰를 생성할 도면을 엽니다.
2. 다음과 같이 상세 뷰와 기호의 시작 번호 또는 문자를 확인하거나 변경합니다.
   1. 도면 배경을 두 번 클릭하고 옵션 트리에서 상세 뷰를 선택하거나 기본도면에서 상세 뷰 버튼을 클릭합니다.
   2. 필요에 따라 값을 변경하고 수정을 클릭합니다.
3. 뷰 리본 탭에서 상세 뷰를 클릭하여 뷰가 있는 상세 마크 속성 창을 엽니다.

   속성 창이 열리지 않으면 Shift 키를 누른 채 상세 뷰를 클릭합니다.

4. 먼저 상세 마크 탭에서 상세 마크 속성을 설정합니다.

   1. 상세 레이블 내용과 관련 속성(예: 마크 기호, 상세 경계 등)을 수정합니다.

      선택한 상세 경계의 형상은 상세의 영역을 선택하는 방식에 영향을 미칩니다. 상세 마크 및 해당 속성에 대한 자세한 정보는 상세 마크 추가 및 수정을 참조하십시오.

      상세 기호를 사용자 지정 기호로 변경하려면 고급 옵션 XS_DETAIL_MARK_REFERENCE_SYMBOL을 사용하십시오.

5. 그런 다음 뷰 탭에서 상세 뷰 속성을 설정합니다.

   1. 뷰가 있는 상세 마크 속성 창에서 뷰 버튼을 클릭합니다.

   2. 필요에 따라 뷰 속성을 수정합니다.

      뷰 속성에 대한 자세한 내용은 도면 뷰 속성를 참조하십시오.

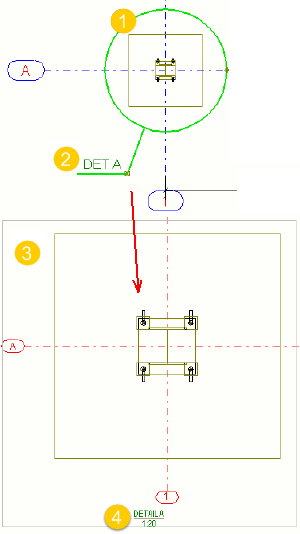

6. 선택한 상세 경계 형상에 따라 다음 중 한 가지를 실행합니다.

   • 형상이 원인 경우 원의 중심점을 선택한 다음 원 위의 점을 선택합니다.

   • 형상이 직사각형인 경우 직사각형의 모서리 점을 선택합니다.

7. 상세 마크 위치를 선택합니다.
8. 상세 뷰 위치를 선택합니다.

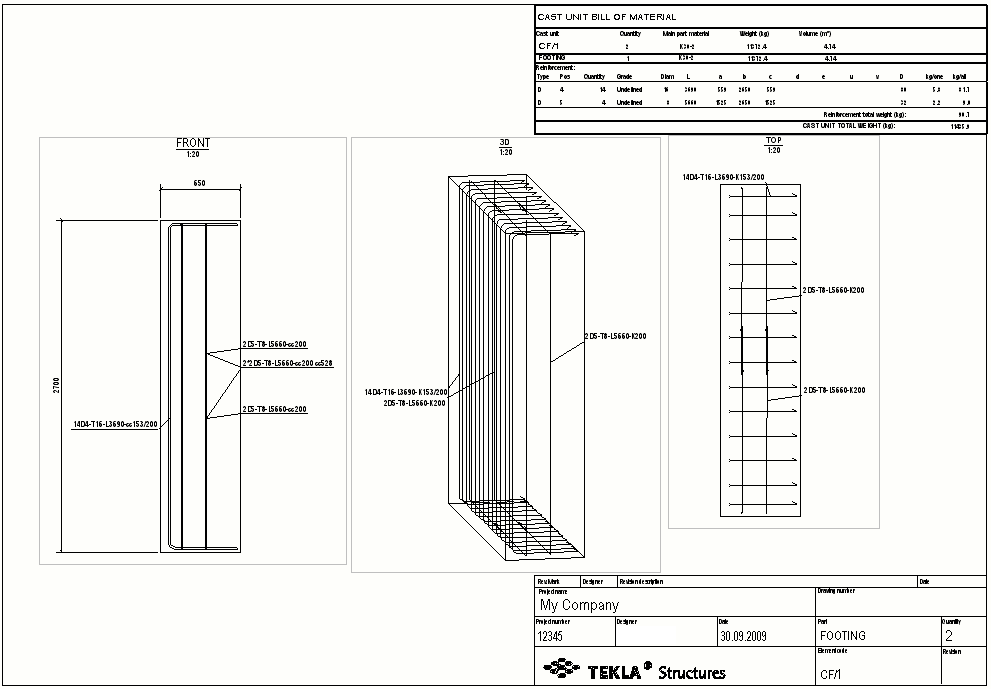

단품, 콘크리트 부재 또는 조립도면에서 부재의 추가 뷰를 생성할 수 있습니다. 부재 평면(정면, 상단, 후면 또는 하단)을 선택하여 부재의 3D 뷰를 사용하거나 생성할 수 있습니다.

1. 도면을 엽니다.
2. 뷰 탭에서 부재의 뷰를 클릭하고 다음 중 하나를 선택합니다.
   • 정면
   • 상단
   • 뒤로
   • 하단
   • 3D 뷰

   Tekla Structures는 현재 뷰 속성을 사용하여 뷰를 생성합니다. 평면에 이미 도면의 뷰가 있는 경우, 새 뷰가 생성되지 않습니다.

3. 새로운 뷰의 프레임을 클릭하여 뷰 속성을 열고 필요에 따라 속성을 수정합니다.

   도면 속성 창이 열려 있지 않은 경우에는 뷰 프레임을 두 번 클릭합니다.

   예를 들어 3D 뷰의 경우 뷰 각도를 수정할 수 있습니다.

   자세한 정보는 도면 뷰 속성을 참조하십시오.

4. 수정을 클릭합니다.

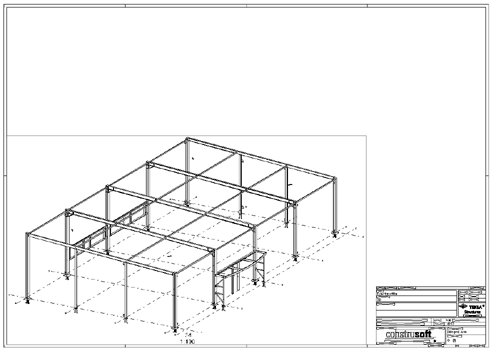

전체 모델 뷰의 새로운 도면 뷰를 생성할 수 있습니다.

1. 도면을 엽니다.
2. 모델 뷰 측면 창을 열려면 뷰 탭에서 모델 뷰 > 모델 뷰를 클릭하고 목록을 열린 상태로 둡니다.
3. 새 뷰의 속성을 설정하려면 도면 속성 창 객체 목록에서 뷰를 선택합니다.

   예를 들어 뷰 스케일을 변경할 수 있습니다.

   Shift 키를 누른 상태로 뷰 탭에서 전체 모델 뷰를 클릭할 수도 있습니다.

   뷰 속성에 대한 자세한 정보는 도면 뷰 속성을 참조하십시오.

4. 모델 뷰 측면 창에서 모델 뷰를 엽니다.
5. 열려 있는 모델 뷰를 클릭합니다.

모델에서 선택하는 영역의 새 도면 뷰를 생성할 수 있습니다.

1. 도면을 엽니다.
2. 모델 뷰 측면 창을 열려면 뷰 탭에서 모델 뷰 > 모델 뷰를 클릭하고 목록을 열린 상태로 둡니다.
3. 새 뷰의 속성을 설정하려면 도면 속성 창 객체 목록에서 뷰를 선택합니다.

   예를 들어 뷰 스케일을 변경할 수 있습니다.

   뷰 속성을 여는 또 다른 방법은 Shift 키를 누른 상태로 뷰 탭에서 모델 뷰의 영역을 클릭하는 것입니다.

   뷰 속성에 대한 자세한 정보는 도면 뷰 속성을 참조하십시오.

4. 모델 뷰 측면 창에서 모델 뷰를 엽니다.
5. 모델 뷰에서 모서리 2개를 선택하여 도면 뷰의 X 및 Y 치수를 정의합니다.

   X 및 Y 방향은 모델 뷰의 좌표계를 사용합니다. 뷰 깊이는 적용된 도면 뷰 속성에 정의된 것과 동일합니다.

기존 도면 뷰에서 선택한 영역의 새 도면 뷰를 생성할 수 있습니다.

1. 도면을 엽니다.
2. 뷰 탭에서 도면 뷰의 영역을 클릭합니다.
3. 도면 뷰에서 새 도면 뷰의 영역을 선택합니다.
4. 새 뷰의 위치를 선택합니다.
   배치하려는 뷰를 나타내는 기호가 마우스 포인터를 따라오므로 뷰를 배치할 위치를 쉽게 확인할 수 있습니다.
