Vous pouvez créer des coupes des pièces pour une vue de dessin dans un dessin ouvert. Le dessin doit comporter au moins une vue.

1. Ouvrez le dessin pour lequel vous souhaitez créer une coupe.
2. Dans l'onglet ruban Vues, cliquez sur Coupe pour ouvrir le panneau des propriétés Repère section avec vue.

   Si le panneau des propriétés n'est pas ouvert, maintenez la touche Maj enfoncée et cliquez sur Coupe.

3. Tout d'abord, définissez les propriétés du repère de coupe dans l'onglet Repère section :

   1. Modifiez le contenu du nom de la section.

   2. Modifiez le nom de section, le symbole de direction de coupe et les propriétés de la ligne de coupe.

      Pour plus d'informations sur les propriétés, voir Ajouter et modifier des repères de coupe.

4. Ensuite, définissez les propriétés de la coupe dans l'onglet Vues :

   1. Cliquez sur le bouton Vues du panneau des propriétés Repère section avec vue.

   2. Modifiez les propriétés de la vue du dessin comme souhaité.

      Pour plus d'informations, voir Propriétés de la vue dans les dessins.

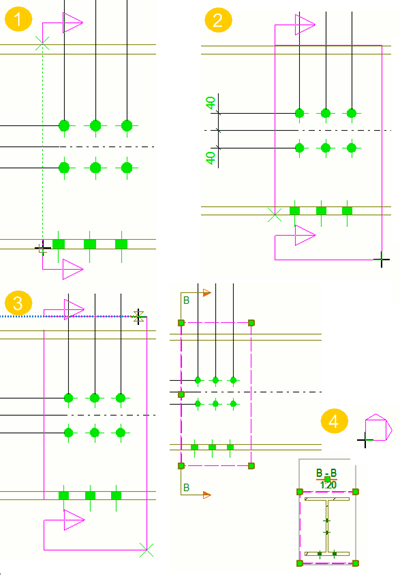

5. Sélectionnez deux points pour définir la position du plan de coupe.

   La sélection des points est plus facile lorsque vous activez l'accrochage orthogonal : dans le menu Fichier, cliquez sur Paramètres et sélectionnez Orthogonal ou appuyez sur O.

   Pour les poutres, vous pouvez également essayer de sélectionner la ligne supérieure de la poutre, puis sa ligne inférieure à l'aide du bouton d'accrochage Accrochage sur perpendiculaires.

6. Sélectionnez deux points pour définir la direction de la zone de coupe et la profondeur de la vue en coupe.

   Lorsque vous sélectionnez la zone de coupe, prévoyez un peu plus large. Vous pouvez également ajuster la profondeur et les limites de vue ultérieurement.

   Le sens de la coupe correspond à la direction dans laquelle pointent les flèches de repère de section.

7. Sélectionnez la position de la vue en coupe.

   Un symbole de vue suit le curseur de la souris, ce qui vous permet de voir où vous allez placer la coupe.

   La profondeur de la direction opposée est égale à zéro (0).

   Tekla Structures crée la coupe à l'aide des propriétés de vue actuelles et des propriétés de repère de coupe actuelles, ajoute un repère de coupe dans la vue d'origine et place la coupe dans la position que vous avez sélectionnée. La limite de vue de la vue s'affiche aussi en surbrillance dans la vue d'origine dès que la création de la vue est terminée.

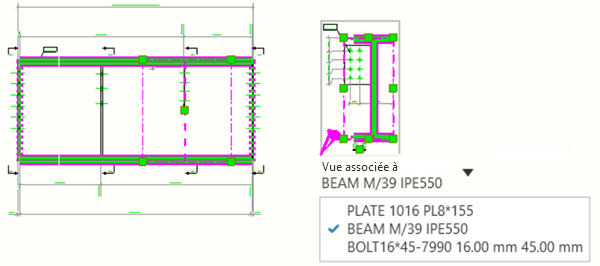

1. Dans un dessin, cliquez sur le cadre de vue de la coupe dont vous voulez vérifier l'associativité.

   Tekla Structures sélectionne automatiquement l'objet associé à la coupe lors de la création de la vue et l'affiche dans l'étiquette d'associativité.



2. Pour afficher tous les objets possibles auxquels la coupe peut être associée, cliquez sur la flèche vers le bas de la liste des règles d'associativité.

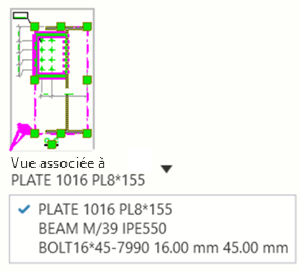

3. Pour associer la coupe à un autre objet, sélectionnez l'objet dans la liste des objets.



   L'option « Défaut » peut apparaître dans la liste des règles lorsque vous ouvrez un dessin créé avec une version antérieure de Tekla Structures.

   Tekla Structures associe la coupe à l'objet sélectionné.

   Conseil : Pour définir l'associativité de certains objets dans toutes les vues, exécutez la commande Actualiser l'associativité à partir de la page Démarrage rapide.

   Limites

   • L'affichage ou la modification de l'associativité de la coupe n'est pas disponible dans les plans d'ensemble.

Vous pouvez créer une coupe courbe des pièces pour une vue de dessin dans un dessin ouvert. Le dessin doit comporter au moins une vue. Cet outil est utile lorsque vous souhaitez visualiser une façade projetée d'un bâtiment ou gérer le bardage.

1. Ouvrez le dessin pour lequel vous souhaitez créer une coupe courbe.
2. Dans l'onglet ruban Vues, cliquez sur Coupe pour ouvrir le panneau des propriétés Repère section avec vue.

   Si le panneau des propriétés n'est pas ouvert, maintenez la touche Maj enfoncée et cliquez sur Coupe.

3. Tout d'abord, définissez les propriétés du repère de coupe dans l'onglet Repère section :

   1. Modifiez le contenu du nom de la section.

   2. Modifiez le nom de section, le symbole de direction de coupe et les propriétés de la ligne de coupe.

      Pour plus d'informations sur les propriétés, voir Ajouter et modifier des repères de coupe.

4. Ensuite, définissez les propriétés de la coupe dans l'onglet Vues :

   1. Cliquez sur le bouton Vues du panneau des propriétés Repère section avec vue.

   2. Modifiez les propriétés de la vue comme souhaité.

      Pour plus d'informations, voir Propriétés de la vue dans les dessins.

5. Sélectionnez trois points sur le plan de coupe.
6. Sélectionnez deux points pour indiquer la zone de coupe.
7. Sélectionnez un point pour indiquer l'emplacement de la coupe courbe.

   Un symbole suit le curseur, ce qui vous permet de voir où vous allez placer la coupe courbe.

Vous pouvez créer une vue de détail d'une zone que vous sélectionnez dans une vue de dessin existante. La vue de détail est par défaut à la même échelle que celle de la vue principale, mais dans certains environnements, la vue de détail est mise à l'échelle. La vue de détail a la même orientation que la vue d'origine. Avant de créer le titre de la vue de détail et le repère de détail, définissez un numéro ou une lettre de début dans les propriétés du dessin.

1. Ouvrez le dessin pour lequel vous souhaitez créer une vue de détail.
2. Vérifiez ou modifiez le numéro ou la lettre du début de la vue de détail et du symbole :
   1. Double-cliquez sur l'arrière-plan du dessin et sélectionnez Vue détail dans l'arborescence des options, ou dans une plan d'ensemble, cliquez sur le bouton Vue détail.
   2. Modifiez la valeur si nécessaire, puis cliquez sur Modifier.
3. Dans l'onglet ruban Vues, cliquez sur Détail pour ouvrir le panneau des propriétés Repère détail avec vue.

   Si le panneau des propriétés n'est pas ouvert, maintenez la touche Maj enfoncée et cliquez sur Détail.

4. Tout d'abord, définissez les propriétés du repère de détail dans l'onglet Repère détail :

   1. Modifiez le contenu du titre du détail et le contenu du nom du détail, ainsi que les propriétés associées, comme le symbole du repère et la limite du détail.

      La forme de la limite du détail sélectionnée affecte la façon dont vous sélectionnez la zone pour votre détail. Pour plus d'informations sur les repères de détail et leurs propriétés, voir Ajouter et modifier des repères de détail.

      Pour changer le symbole du détail en symbole personnalisé, utilisez l'option avancée XS_DETAIL_MARK_REFERENCE_SYMBOL.

5. Ensuite, définissez les propriétés de la vue de détail dans l'onglet Vues :

   1. Cliquez sur le bouton Vues du panneau des propriétés Repère détail avec vue.

   2. Modifiez les propriétés de la vue comme souhaité.

      Pour plus d'informations sur les propriétés de vue, voir Propriétés de la vue dans les dessins.

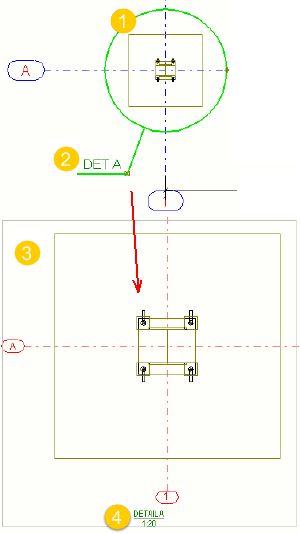

6. Selon la forme de la limite du détail sélectionnée, effectuez l'une des procédures suivantes :

   • Si la forme est un Cercle, sélectionnez le centre du cercle, puis un point de ce cercle.

   • Si la forme est un Rectangle, sélectionnez les angles du rectangle.

7. Sélectionnez une position pour le repère du détail.
8. Sélectionnez une position pour la vue de détails.

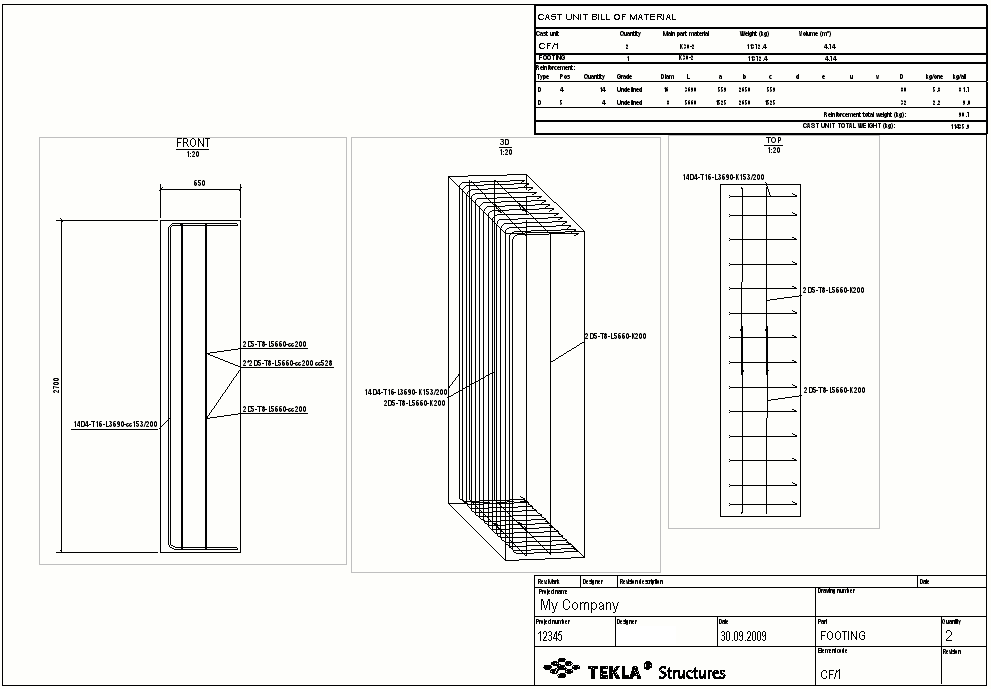

Vous pouvez créer des vues supplémentaires d'une pièce dans un croquis de débit, un croquis béton ou un croquis d'assemblage. Vous pouvez sélectionner le plan de la pièce (face, dessus, arrière, ou dessous) à utiliser ou créer une vue 3D de la pièce.

1. Ouvrez un dessin.
2. Dans Vues l'onglet , cliquez Vue de pièce sur et sélectionnez l'un des éléments suivants :
   • Face
   • Sup.
   • Arrière
   • Inférieur
   • Vue 3D

   Tekla Structures crée la vue à l'aide des propriétés actuelles de la vue. Si un plan possède déjà une vue dans le dessin, une nouvelle vue n'est pas créée.

3. Cliquez sur le cadre de la nouvelle vue pour ouvrir les propriétés de la vue et les modifier (si nécessaire).

   Si le panneau des propriétés de la vue n'est pas déjà ouvert, double-cliquez sur le cadre de la vue.

   Pour les vues 3D par exemple, vous pouvez modifier l'angle de vue.

   Pour plus d'informations, voir Propriétés de vue dans les dessins.

4. Cliquez sur Modifier.

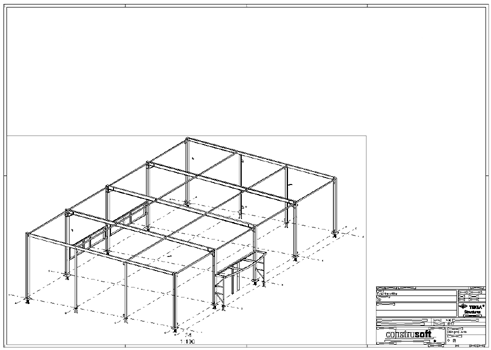

Vous pouvez créer une nouvelle vue dessin d'une vue entière du modèle.

1. Ouvrez un dessin.
2. Pour ouvrir le panneau latéral Vues modèle, dans l'onglet Vues, cliquez sur Vues modèle > Vues modèle et laissez la liste ouverte.
3. Pour définir les propriétés de la nouvelle vue, sélectionnez Vues dans la liste des objets du panneau des propriétés du dessin.

   Vous pouvez également modifier l'échelle de la vue, par exemple.

   Vous pouvez également maintenir enfoncée la touche Maj, et dans l'onglet Vues, cliquer sur Vue du modèle.

   Pour plus d'informations sur les propriétés de la vue, voir Propriétés de la vue dans les dessins.

4. Ouvrez une vue du modèle depuis le panneau latéral Vues modèle.
5. Cliquez sur la vue de modèle ouverte.

Vous pouvez créer une nouvelle vue de dessin pour la zone que vous sélectionnez dans le modèle.

1. Ouvrez un dessin.
2. Pour ouvrir le panneau latéral Vues modèle, dans l’onglet Vues, cliquez sur Vues modèle > Vues modèle et laissez la liste ouverte.
3. Pour définir les propriétés de la nouvelle vue, sélectionnez Vues dans la liste des objets du panneau des propriétés du dessin.

   Vous pouvez également modifier l'échelle de la vue, par exemple.

   Vous pouvez également ouvrir les propriétés de la vue en maintenant la touche Maj enfoncée et, dans l'onglet Vues, en cliquant sur Zone d'une vue du modèle.

   Pour plus d'informations sur les propriétés de la vue, voir Propriétés de la vue dans les dessins.

4. Ouvrez une vue du modèle depuis le panneau latéral Vues modèle.
5. Sélectionnez deux points dans le modèle pour définir les cotes X et Y de la vue du dessin.

   Les directions X et Y utilisent le système de coordonnées de la vue du modèle. La profondeur de la vue est la même que celle définie dans les propriétés de la vue du dessin.

Vous pouvez créer une nouvelle vue de dessin pour une zone sélectionnée dans une vue de dessin existante.

1. Ouvrez un dessin.
2. Dans Vues l'onglet , cliquez sur Zone d'une vue de dessin.
3. Sélectionnez une zone dans la vue du dessin pour la nouvelle vue du dessin.
4. Sélectionnez un emplacement pour la nouvelle vue.
   La vue que vous êtes sur le point de placer est représentée par un symbole, qui suit le curseur de la souris afin que vous puissiez visualiser facilement l'emplacement auquel la positionner.
