도면 이름 및 제목 수정

Tekla Structures에서는 도면 속성에 지정된 이름에 따라 도면 이름을 지정합니다. 도면 이름뿐 아니라 도면 제목도 지정할 수 있습니다. Tekla Structures는 문서 관리자, 도면 및 레포트 템플릿, 인쇄 출력 파일 이름에도 도면 이름 및 제목을 표시합니다. 도면 생성 방법에 따라 도면을 생성할 때 또는 기존 도면에서 도면 이름 및 제목을 변경할 수 있습니다. 최대 3개의 제목을 정의할 수 있습니다.

제작 도면을 생성할 때 제작 도면 이름은 일반적으로 다음 요소로 구성됩니다. 도면 유형 + 위치 번호(마크) + 시트 번호, 예: A [P.1 - 1]. 여기서 A는 도면 유형, P.1은 위치 번호(마크), 1은 시트 번호입니다. 도면 이름은 최대 32자입니다. 기본도면의 경우 도면 이름은 일반적으로 다음 부분으로 구성됩니다. 실행 중인 도면 번호 + 도면 이름.

도면 속성을 통해 도면 이름 바꾸기

문서 관리자에서 도면을 마우스 오른쪽 버튼으로 클릭하고 속성을 선택합니다.
이름 상자에서 새 이름을 수정합니다.
수정을 클릭합니다.

문서 관리자를 닫았다 다시 열어 변경 사항을 확인합니다.

문서 관리자 목록을 통해 도면 이름 바꾸기

모델링 모드에서 문서 관리자를 연 경우에만 문서 관리자에서 도면 이름을 변경할 수 있습니다. 도면이 열려 있을 때 문서 관리자를 열면 문서 관리자에서 직접 도면 이름을 편집할 수 없습니다.

모델링 모드에서 도면 및 레포트 리본 탭으로 이동하여 문서 관리자를 엽니다.

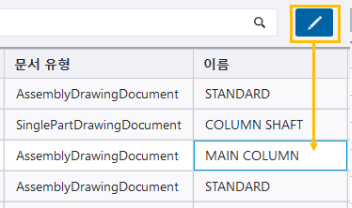

문서 관리자에서 편집 스위치 가 활성 상태인지 확인합니다.
이름을 편집하려는 도면의 이름 데이터 셀을 클릭합니다.
도면 이름을 편집합니다.
도면 이름이 즉시 변경됩니다.
편집 스위치 를 비활성화합니다.

도면에 제목 지정

문서 관리자에서 도면을 마우스 오른쪽 버튼으로 클릭하고 속성을 선택합니다.
제목을 입력합니다.
수정을 클릭합니다.

문서 관리자를 닫았다 다시 열어 변경 사항을 확인합니다.

Tip:

도면 제목은 인쇄 파일 이름에 사용할 수 있습니다. 인쇄 파일 이름을 사용자 지정하고 인쇄 파일 이름에서 도면 이름 대신 제목 값을 사용하려면 도면 속성에 입력한 제목이 인쇄 파일 이름에 사용되도록 정의할 수 있습니다. 이렇게 하려면 파일 > 설정 > 고급 옵션 > 인쇄를 통해 고급 옵션 XS_DRAWING_PLOT_FILE_NAME_G(또는 도형 유형에 따라 _W, _A, _M 또는 _C)의 값으로 %TPL:TITLE1%(또는 %TPL:TITLE2% 또는 %TPL:TITLE3%)을 입력합니다.

자세한 내용은 인쇄 파일 이름 사용자 지정 및 TITLE1..3를 참조하십시오.
