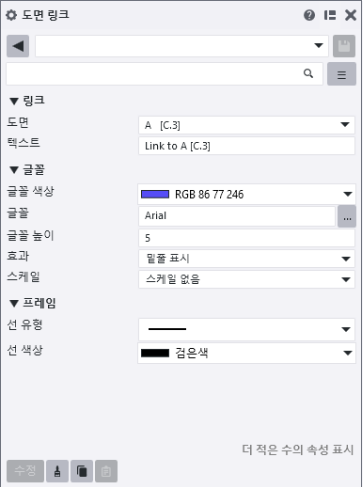

도면의 프레임에 다른 도면에 대한 링크를 삽입할 수 있습니다. Tekla Structures는 도면 링크 속성의 속성을 사용하여 도면에 링크를 추가합니다.

1. 링크를 추가할 도면을 엽니다.
2. 도면 탭에서 링크 > 다른 도면으로를 클릭합니다.
   속성 창 객체 목록에서 도면 링크를 선택할 수도 있습니다.



3. 도면 목록에서 연결할 도면을 선택합니다.

   목록에 있는 도면들은 현재 모델의 도면입니다.

4. 도면 이름 대신 링크의 텍스트가 표시되도록 하려면 텍스트 상자에 텍스트를 입력합니다.
5. 글꼴 색상, 글꼴 유형, 글꼴 높이 및 효과를 수정합니다.
   표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
6. 다음과 같이 링크의 배율 조정 여부를 선택합니다. 스케일 없음을 선택하면, Tekla Structures가 원본 크기로 링크를 삽입합니다.

   스케일에 맞춤을 선택하면, Tekla Structures가 프레임에 맞게 객체 크기를 조정합니다.

7. 프레임 선 유형 및 색상을 수정합니다.
   표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
8. 점을 2개 선택하여 프레임을 정의하고 링크를 추가합니다.

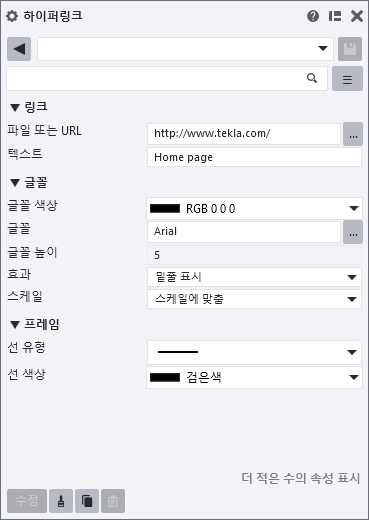

현재 하이퍼링크 속성을 사용하여 도면의 프레임 안에 인터넷 주소(URL) 또는 파일에 대한 하이퍼링크를 추가할 수 있습니다.

1. 하이퍼링크를 추가할 도면을 엽니다.
2. 도면 탭에서 링크 > 하이퍼링크를 클릭합니다.
   속성 창 객체 목록에서 하이퍼링크를 선택할 수도 있습니다.



3. 파일 또는 URL 상자에서 인터넷 주소 또는 HTML 파일 경로를 정의합니다.

   HTML 파일을 찾아보려면 찾아보기...를 클릭합니다.

4. 하이퍼링크 대신 하이퍼링크의 텍스트가 표시되도록 하려면 텍스트 상자에 텍스트를 입력합니다.
5. 텍스트 글꼴, 글꼴 색상, 글꼴 높이 및 효과를 수정합니다.
   표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
6. 프레임 선 유형 및 색상을 수정합니다.
   표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
7. 다음과 같이 링크의 배율 조정 여부를 선택합니다.

   스케일 없음을 선택하면 링크를 삽입할 때 프레임의 왼쪽 상단 모서리만 선택하면 됩니다. Tekla Structures가 원본 크기로 링크를 삽입합니다. 스케일에 맞춤을 선택하면 두 점을 선택해 프레임을 정의해야 합니다. Tekla Structures가 프레임에 맞게 링크 크기를 조정합니다.

8. 스케일 선택에 따라 도면에서 점을 1개 또는 2개 선택합니다.

도면 프레임 안에 DWG 또는 DXF 파일을 링크 형태로 삽입할 수 있습니다. Tekla Structures는 DWG/DXF 속성을 사용하여 DWG 또는 DXF 파일 링크를 추가합니다. 원본 파일을 수정하면 Tekla Structures가 도면에서 링크로 연결된 모든 DWG/DXF 파일 인스턴스도 수정합니다.

1. DWG/DXF 파일 링크를 삽입할 도면을 엽니다.
2. 도면 탭에서 DWG/DXF를 클릭합니다.
   또는 도면 속성 창 객체 목록에서 DWG/DXF를 선택할 수도 있습니다.
3. 파일 이름에서, 사용할 DWG 또는 DXF 파일을 찾습니다.
4. 다음과 같이 스케일 옵션을 설정합니다.
   • 스케일:

     • X: 이 설정을 사용할 때는 파일을 삽입할 프레임의 왼쪽 상부 모서리를 선택해야 합니다. 도면 스케일은 X 방향으로만 설정할 수 있습니다.

     • XY: 이 설정을 사용할 때는 파일을 삽입할 프레임의 왼쪽 상부 모서리를 선택해야 합니다. 도면 스케일을 X 방향과 Y 방향으로 설정할 수 있습니다.

     • 스케일에 맞춤: 이 설정을 사용할 때는 프레임의 왼쪽 상부와 오른쪽 하부 모서리를 선택하여 크기를 조정하고 프레임을 생성해야 합니다. 그러면 Tekla Structures가 프레임에 맞춰 파일의 스케일을 조정합니다.

     • 최적합: 이 설정을 사용할 때는 프레임의 왼쪽 상부와 오른쪽 하부 모서리를 선택하여 크기를 조정하고 프레임을 생성해야 합니다. 그러면 Tekla Structures가 프레임에 맞춰 파일의 스케일을 조정하고, 원본의 가로 세로 비율을 유지합니다.

   • X 방향 스케일:

     • X 방향으로 파일의 배율을 조정합니다. 100%일 때 1.0, 150%일 때 1.5 등 스케일을 나타내는 상관계수를 입력합니다. 스케일 유형은 X 또는 XY로 설정해야 합니다.

   • Y 방향 스케일:

     • Y 방향으로 파일의 배율을 조정합니다. 100%일 때 1.0, 150%일 때 1.5 등 스케일을 나타내는 상관계수를 입력합니다. 스케일 유형은 XY로 설정해야 합니다.

5. 프레임의 선 유형 및 색상을 선택합니다.
   표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
6. 도면에서 점을 하나 또는 두 개 선택하여 링크 파일을 추가할 프레임을 배치합니다.

도면 프레임 안에 이미지를 링크로 삽입할 수 있습니다. Tekla Structures는 이미지 속성에 정의된 속성을 사용하여 이미지 링크를 추가합니다. 원본 파일을 수정하면 Tekla Structures가 도면에서 링크로 연결된 모든 인스턴스까지 수정합니다.

1. 이미지 링크를 삽입할 도면을 엽니다.
2. 도면 탭에서 이미지 를 클릭합니다.
   속성 창 객체 목록에서 이미지를 선택할 수도 있습니다.
3. 파일 이름에서, 사용할 이미지 파일을 찾습니다.
4. 다음과 같이 스케일 옵션을 선택합니다.

   • 스케일:

     • 스케일 없음
     • X: 이 설정을 사용할 때는 이미지를 삽입할 프레임의 왼쪽 상부 모서리를 선택해야 합니다. 도면 스케일은 X 방향으로만 설정할 수 있습니다.
     • XY: 이 설정을 사용할 때는 이미지를 삽입할 프레임의 왼쪽 상부 모서리를 선택해야 합니다. 스케일을 X와 Y 방향 모두로 설정할 수 있습니다.
     • 스케일에 맞춤: 이 설정을 사용할 때는 프레임의 왼쪽 상부와 오른쪽 하부 모서리를 선택하여 크기를 조정하고 프레임을 생성해야 합니다. 그러면 Tekla Structures가 프레임에 맞춰 이미지의 스케일을 조정합니다.
     • 최적합: 이 설정을 사용할 때는 프레임의 왼쪽 상부와 오른쪽 하부 모서리를 선택하여 크기를 조정하고 프레임을 생성해야 합니다. 그러면 Tekla Structures가 프레임에 맞춰 이미지의 스케일을 조정하고, 원본의 가로 세로 비율을 유지합니다.

   • X 방향 스케일

     X 방향으로 파일의 배율을 조정합니다. 100%일 때 1.0, 150%일 때 1.5 등 스케일을 나타내는 상관계수를 입력합니다. 스케일 유형은 X 또는 XY로 설정해야 합니다.

   • Y 방향 스케일

     Y 방향으로 파일의 배율을 조정합니다. 100%일 때 1.0, 150%일 때 1.5 등 스케일을 나타내는 상관계수를 입력합니다. 스케일 유형은 XY로 설정해야 합니다.

5. 링크 프레임의 선 유형과 색상을 선택합니다.
   표준 색상을 사용하거나 사용자 지정 RGB 색상을 사용할 수 있습니다.
6. 도면에서 이미지 프레임을 배치할 점을 선택합니다.

   Tekla Structures가 도면에서 크기를 조정할 수 있는 프레임 내부 이미지에 링크를 추가합니다.
