도면 뷰 수정, 배치 및 맞춤

Tekla Structures
수정됨: 7 3월 2025
2026
Tekla Structures

도면 뷰 수정, 배치 및 맞춤

도면에 필요한 뷰를 모두 추가한 후에 뷰를 자동으로 재배치하고 뷰를 수동으로 드래그, 맞춤, 회전할 수 있습니다. 뷰 속성을 수정할 수도 있습니다. 단면 뷰 또는 상세 뷰를 제거한 경우 매크로를 사용하여 남은 단면 뷰 또는 상세 뷰를 재라벨링하여 다시 연속된 라벨을 표시할 수 있습니다.

팁:
  • 도면 뷰 프레임을 항상 표시하려면 XS_VIEW_FRAMES_VISIBLE을 TRUE로 설정합니다. 이 고급 옵션을 FALSE(기본값)로 설정하면 뷰 위로 마우스 포인터를 움직일 때까지 도면 뷰 프레임이 숨겨집니다.
  • 여러 뷰를 선택하려면 Shift 키를 누른 상태에서 뷰 프레임을 클릭합니다.

도면 뷰 경계의 크기 조정

뷰 경계 또는 뷰 제한 상자는 뷰 프레임을 클릭하면 표시되는 도면 뷰 내용 주위의 파선 프레임입니다. 뷰 경계의 크기를 조정하여 뷰 내용의 특정 부분만 표시할 수 있습니다.

뷰를 선택 하면 다른 뷰에도 뷰 경계가 강조 표시됩니다. 뷰 경계 핸들을 사용하여 다른 뷰에서 선택한 뷰의 경계를 변경하면 선택한 뷰의 뷰 경계에서 변경 사항을 볼 수 있습니다. 이렇게 하면 단면 뷰 평면과 뷰 깊이를 쉽게 조정할 수 있으며, 뷰 속성으로 이동할 필요가 없습니다.

  1. 뷰 프레임을 클릭합니다.
  2. 뷰 경계 상의 핸들 중 하나를 클릭합니다.
  3. 뷰의 X축 또는 Y축을 따라 핸들을 드래그합니다.

    뷰 경계의 크기가 바뀌면 뷰 프레임이 새 경계 크기에 맞춰 조정됩니다.

    다른 뷰에서 뷰를 시각화하는 방법에 대한 자세한 내용은 다음 고급 옵션을 참조하십시오.

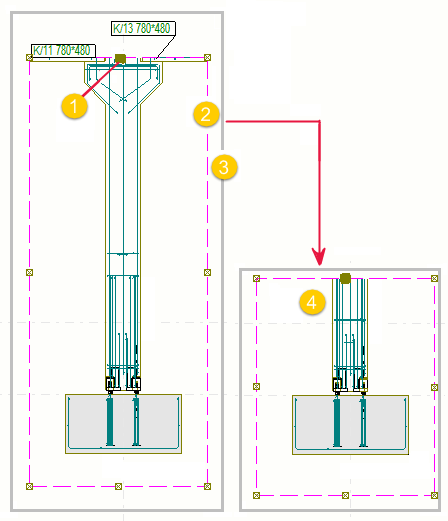

(1) 뷰 경계 핸들

(2) 뷰 경계

(3) 뷰 프레임

(4) 크기가 조정된 뷰 경계 및 뷰

예

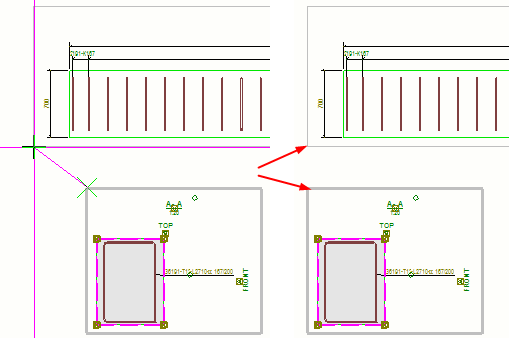

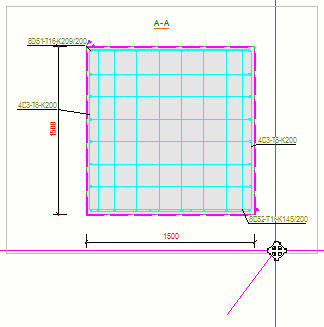

아래 예에서는 좌측 하단 모서리에 있는 단면 뷰가 선택되었고 뷰 경계가 두 개의 다른 뷰에서 강조 표시됩니다. 예를 들어 뷰 경계 핸들을 드래그함으로써 다른 뷰에서 선택한 뷰의 뷰 경계를 변경하여 단면 뷰 깊이를 변경할 수 있습니다.

도면 뷰 드래그

도면 뷰를 드래그하여 이동할 수 있습니다.

  1. 드래그할 뷰의 뷰 프레임을 클릭합니다.

    여러 뷰를 선택하려면 Shift 키를 누른 상태에서 뷰 프레임을 클릭합니다.

  2. 마우스 왼쪽 버튼을 누른 상태에서 뷰를 새 위치로 드래그합니다.

    뷰를 드래그하는 동안 뷰가 커서를 따라 이동하여 뷰 이동을 더욱 쉽게 따를 수 있습니다.

주:

뷰를 드래그할 때 고급 옵션 XS_CHANGE_DRAGGED_VIEWS_TO_FIXED에 설정된 사항에 따라 배치 설정이 고정으로 변경될 수도 있습니다. 이 고급 옵션은 기본적으로 TRUE로 설정되며, 이는 즉 뷰를 드래그하면 배치 설정이 고정으로 변경된다는 의미입니다.

도면 뷰 회전

열린 도면에서 도면 뷰를 회전시킬 수 있습니다.

  1. 열린 도면에서 회전시킬 도면 뷰의 프레임을 클릭합니다.
  2. 리본의 뷰 탭에서 뷰 회전을 클릭합니다.
  3. 표시된 대화 상자에 각도를 도 단위로 입력하고(예: 90 또는 -90) 회전을 클릭합니다.

도면 뷰 맞춤

뷰를 수직 또는 수평으로 맞출 수 있습니다.

  1. 열려 있는 도면에서 도면 뷰를 선택한 다음 마우스 오른쪽 버튼을 클릭하여 팝업 메뉴를 표시합니다.
  2. 팝업 메뉴에서 수직 맞춤을 선택합니다.
  3. 선택한 뷰에서 점을 선택합니다.
  4. 선택한 뷰를 맞추려는 대상 뷰에서 한 점을 선택합니다.

    Tekla Structures에서는 선택한 점이 수직으로 정렬되도록 뷰를 이동합니다.

    팝업 메뉴에서 수평 맞춤 명령을 선택하여 선택한 도면 뷰를 수평으로 맞출 수 있습니다.

    도면 생성 시 도면을 상단 및/또는 왼쪽에 정렬하는 데 사용할 수 있는 몇 가지 고급 옵션도 있습니다.

    XS_​DISABLE_​VIEW_​CENTERING_​MULTI

    XS_​DISABLE_​VIEW_​CENTERING_​SINGLE

    XS_​DISABLE_​VIEW_​CENTERING_​ASSEMBLY

    XS_​DISABLE_​VIEW_​CENTERING_​GA

도면 뷰 배치

연결된 모든 객체를 포함하도록 도면 뷰를 맞추고 도면의 현재 레이아웃 속성을 사용하여 도면 뷰를 재배치할 수 있습니다.

  • 뷰 탭에서 배치를 클릭합니다.

주:

  • 뷰 배치는 뷰 속성의 배치 옵션이 자유로 설정된 뷰에만 영향을 미칩니다. 고정 뷰는 이동되지 않습니다.

  • XS_CHANGE_DRAGGED_VIEWS_TO_FIXED를 TRUE(기본값)로 설정하고 도면에서 뷰를 드래그하면 뷰가 고정되며 뷰 배치 명령이 적용되지 않습니다.

  • 도면 뷰의 자동 배율 조정을 사용한 경우, 뷰 배치가 도면 크기를 변경할 수 있습니다.

    자동 도면 뷰 스케일에 대한 자세한 정보는 도면 크기 및 도면 뷰 스케일 정의를 참조하십시오.

도면 뷰 속성 수정

열린 도면에서 한 번에 하나 이상의 뷰에 대해 뷰 속성을 수정할 수 있습니다.

  1. 다음 중 하나를 실행합니다.

    • 한 뷰의 속성만 수정하려면 뷰 프레임을 클릭합니다.

    • 여러 뷰의 속성을 수정하려면 Ctrl 키를 누른 상태에서 수정할 뷰의 뷰 프레임을 클릭합니다.

    • 속성 창이 열려 있지 않은 경우에는 뷰 프레임을 두 번 클릭합니다.

    뷰 속성이 속성 창에 표시됩니다.

  2. 필요에 따라 뷰 속성을 수정합니다.

    예를 들어, 뷰 스케일을 변경합니다.

  3. 수정하기 위해 여러 개의 뷰를 선택했으며 속성 창에 속성 값이 서로 다른 경우, 다름 텍스트가 값으로 표시됩니다. 모든 뷰에 동일한 값을 표시하려면 목록에서 값을 선택합니다.
  4. 적용할 상세 객체 레벨 설정이 여러 가지인 경우 다음을 수행합니다.
    1. 하단에서 객체 그룹 버튼을 클릭합니다.
    2. 사용할 상세 객체 레벨 설정을 로드하고 수정을 클릭합니다.
    3. 로드된 상세 객체 레벨 설정을 활성화하려면 객체 그룹 설정 확인란을 선택합니다.
  5. 수정을 클릭합니다.
변경한 사항에 따라 뷰 속성이 변경됩니다. 도면 뷰 속성에 대한 자세한 정보는 도면 뷰 속성을 참조하십시오.

단면 뷰 또는 상세 뷰 재라벨링

도면에서 일부 단면 뷰 또는 상세 뷰를 제거한 경우 응용 프로그램을 사용하여 모든 단면 뷰 또는 상세 뷰에 연속 레이블을 다시 지정(A-A, B-B 등)할 수 있습니다.
  1. 단면 뷰 또는 상세 뷰를 제거한 열린 도면에서 측면 창의 응용 프로그램 및 컴포넌트 버튼 을 클릭하여 응용 프로그램 및 컴포넌트 카탈로그를 엽니다.
  2. 응용 프로그램 옆의 화살표를 클릭하여 응용 프로그램 목록을 엽니다.
    단면 뷰 재라벨링 또는 상세 뷰 재라벨링을 검색할 수도 있습니다.
  3. 단면 뷰 또는 상세 뷰 재라벨링 여부에 따라 다음 중 하나를 수행합니다.

    • 단면 뷰 재라벨링을 두 번 클릭합니다.

    • 상세 뷰 재라벨링을 두 번 클릭합니다.

  4. 표시된 응용 프로그램 대화 상자에서 원하는 설정을 로드합니다.

    수동으로 수정한 레이블을 재라벨링하도록 선택할 수도 있습니다.

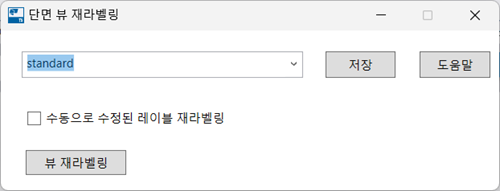

    단면 뷰 재라벨링 대화 상자의 예:

  5. 뷰 재라벨링을 클릭합니다.
단면 뷰 또는 상세 뷰가 재라벨링되어 다시 연속된 라벨이 표시됩니다. 레이블 재지정이 완료되면 메시지가 표시됩니다.
