図面ビューの変更、配置、および整列

図面に必要なビューをすべて追加したら、ビューを自動的に再配置したり、ビューを手動でドラッグ、整列、回転することができます。ビュープロパティを変更することもできます。断面図または部分詳細ビューを削除した場合は、マクロを使用して、断面図または部分詳細ビューに再ラベル付けをし、再び連続ラベル付けを行うことができます。

ヒント:

図面ビューの枠を常時表示する場合は、XS_VIEW_FRAMES_VISIBLE を TRUE に設定します。この詳細設定を FALSE (デフォルト) に設定した場合、ビュー上にマウスポインターを移動するまで図面ビューの枠が非表示になります。
複数のビューを選択する場合、Shift キーを押しながらビューフレームをクリックします。

図面ビューの境界のサイズ変更

ビューの境界またはビュー範囲は、図面ビューの内容を囲む破線のフレームです。ビューフレームをクリックすると、図面ビューの内容が表示されます。たとえば、ビューの内容の特定部分のみを表示するにように、ビューの境界のサイズを変更できます。

ビューを選択すると、そのビューの境界が他のビューでもハイライトされます。ビューの境界のハンドルを使用して、選択したビューの境界を他のビューで変更した場合、選択したビューでビューの境界の変更を確認できます。この方法では、断面図の平面とデプスを簡単に調整できます。この操作を行うために、ビュープロパティに移動する必要はありません。

ビューフレームをクリックします。
ビューの境界でハンドルのいずれかをクリックします。
ビューの X 軸または Y 軸に沿ってハンドルをドラッグします。
ビューの境界のサイズが変更されると、境界の新しいサイズに合わせてビューフレームが調整されます。

他のビューでビューを表示する方法の詳細については、以下の詳細設定を参照してください。
- XS_VISUALIZE_VIEW_IN_ANOTHER_VIEWS
- XS_VISUALIZE_VIEW_IN_FATHER_VIEW_ONLY

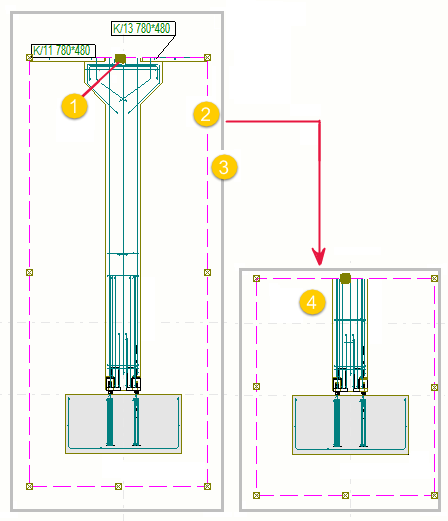

(1) ビューの境界のハンドル

(2) ビューの境界

(3) ビューフレーム

(4) サイズ変更されたビューの境界とビュー

例

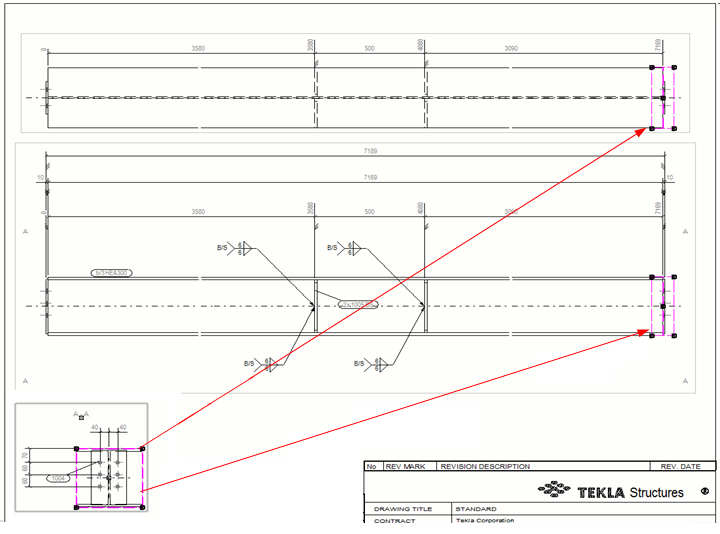

次の例では、左下隅の断面図が選択されており、他の2つのビューでビューの境界がハイライトされています。断面図のデプスを変更する場合など、ビューの境界のハンドルをドラッグすることによって、選択したビューの境界を他のビューで変更できます。

図面ビューのドラッグ

図面ビューは、ドラッグして移動できます。

ドラッグするビューのビューフレームをクリックします。

複数のビューを選択するには、Shift キーを押しながらビューフレームをクリックします。
マウスの左ボタンを押したまま、ビューを新しい位置にドラッグします。

ビューは、ビューをドラッグしている間、カーソル位置に追従するため、ビューの移動が簡単になります。

注:

ビューをドラッグすると、詳細設定 XS_CHANGE_DRAGGED_VIEWS_TO_FIXED の設定内容に応じて、配置設定が固定に変化することがあります。この詳細設定はデフォルトで TRUE に設定されています。これは、ビューをドラッグしたときに、配置設定が固定に変更されることを意味します。

図面ビューの回転

開いている図面で図面ビューを回転できます。

開いている図面で、回転する図面ビューのフレームをクリックします。
リボンの [表示] タブで、[ビューの回転] をクリックします。
表示されたダイアログボックスに、たとえば 90 や -90 などの角度を入力し、[回転] をクリックします。

図面ビューの整列

図面ビューを垂直または水平に並べることができます。

開いている図面で図面ビューを選択して、右クリックでポップアップメニューを表示します。
ポップアップメニューから [垂直に並べる] を選択します。
選択したビュー内で点をピックします。
選択したビューと一緒に並べるビューで、点を選択します。

Tekla Structuresは、ピックした点が垂直に揃うようにビューを移動します。

ポップアップメニューから水平に並べるコマンドを選択すると、選択した図面ビューを水平に並べることができます。

さらに、図面の作成時に図面を上や左に整列させるために使用できる詳細設定もいくつかあります。

XS_DISABLE_VIEW_CENTERING_MULTI

XS_DISABLE_VIEW_CENTERING_SINGLE

XS_DISABLE_VIEW_CENTERING_ASSEMBLY

XS_DISABLE_VIEW_CENTERING_GA

図面ビューの位置調整

図面ビューは、接続されているオブジェクトがすべて表示されるようにフィッティングできます。また、図面の現在のレイアウトプロパティを使用して、図面ビューを再配置できます。

[表示] タブで [位置調整] をクリックします。

注:

[ビューの再配置] は、ビュープロパティで [配置] オプションが [移動] に設定されているビューにのみ有効です。[固定] に設定されているビューは移動しません。
XS_CHANGE_DRAGGED_VIEWS_TO_FIXED を TRUE (デフォルト) に設定している場合、図面でビューをドラッグしても、ビューは固定され、[ビューの再配置] コマンドは機能しません。
図面ビューの縮尺を自動設定にしている場合は、[ビューの再配置] により図面サイズ自体が変更されることがあります。

自動図面ビューの縮小/拡大の詳細については、「図面サイズの定義」および「図面ビューの縮尺」を参照してください。

図面ビュープロパティの変更

一度に 1 つまたは複数のビューの開いている図面で、ビュープロパティを変更できます。

以下のいずれかの操作を行います。
- 1 つのビューのプロパティのみを変更するには、ビューフレームをクリックします。
- 複数のビューのプロパティを変更するには、Ctrl を押しながら、変更するビューのビューフレームをクリックします。
- プロパティパネルが開いていない場合、ビューフレームをダブルクリックします。
ビュープロパティがプロパティパネルに表示されます。
必要に応じてビューのプロパティを変更します。

たとえば、ビューの [縮尺] を変更します。
変更のために複数のビューを選択しており、プロパティパネルのプロパティの値が異なる場合、値として変動するテキストが表示されます。すべてのビューで同じ値を使用する場合は、リストから値を選択します。
詳細オブジェクトレベル設定を適用する場合は、次のようにします。
1. 下部に [オブジェクトグループ] ボタンを作成します。
2. 使用する詳細オブジェクトレベル設定を読み込み、[変更] をクリックします。
3. 読み込まれた詳細オブジェクトレベル設定を有効にするには、[オブジェクトグループの設定] チェックボックスをオンにします。
[変更] をクリックします。

ビュープロパティが、加えた変更に従って変更されます。ビュープロパティの詳細については、「図面のビュープロパティ」を参照してください。

断面図または部分詳細ビューの再ラベル付け

図面から一部の断面図または部分詳細ビューを削除した場合、アプリケーションを使用してすべての断面図または部分詳細ビューに再度ラベルを付け直し、連続したラベル付けを再度行うことができます(A-A、B-Bなど)。

開いている図面で断面図または部分詳細ビューを削除した場合、サイドパネルで [アプリケーションとコンポーネント] ボタンをクリックして、[アプリケーションとコンポーネント] カタログを開きます。
[アプリケーション] の横にある矢印をクリックして、アプリケーションリストを開きます。
[断面図の再ラベル] または [部分詳細ビューの再ラベル] を検索することもできます。
断面図の再ラベル付けをするか、部分詳細ビューの再ラベル付けをするかに応じて、次のいずれかを実施します。
- [断面図の再ラベル] をダブルクリックします。
- [部分詳細ビューの再ラベル] をダブルクリックします。
表示されたアプリケーションダイアログで、目的の設定を読み込みます。

手動で変更したラベルを再度ラベル付けすることもできます。

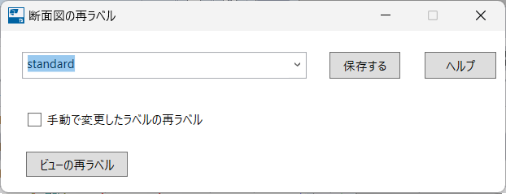

ダイアログ断面図の再ラベルの例:
[ビューの再ラベル] をクリックします。

断面図または部分詳細ビューの再ラベル付けを行うことで、再度連続ラベル付けができるようになります。ラベル変更が完了すると、メッセージが表示されます。
