修正ツールを使用して部材の面およびアウトラインを非表示にする

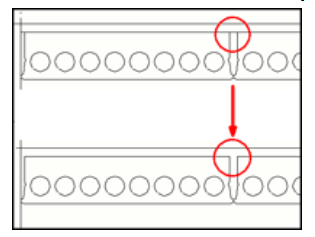

修正線、四角形、ポリライン、またはポリゴン ツールを使用すると、建築オブジェクトの面またはアウトラインをすばやく図面で非表示にすることができます。修正オブジェクトは印刷出力時にも表示されます。
- [スケッチ] タブで、次のいずれかの修正ツールをクリックします。
修正長方形
修正線
修正ポリライン
修正ポリゴン
-
点をピックし、非表示にする領域を覆うように不透明の領域または線を描画します。

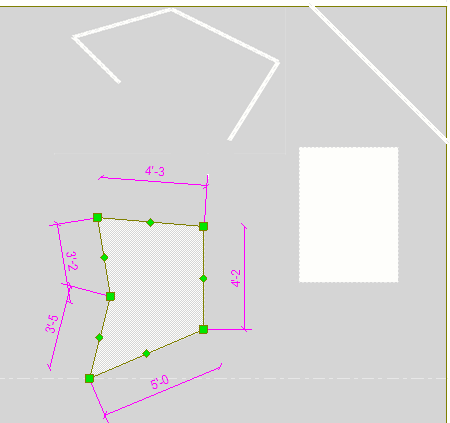

修正オブジェクトの寸法は、オブジェクトを描画するとき、またオブジェクトを選択すると表示されます。修正オブジェクトでは、以下のことを行えます。
-
修正オブジェクトを別の位置にドラッグする。
-
ハンドルをドラッグして修正オブジェクトのサイズを変更する。
-
ハンドルをドラッグしてポリラインおよびポリゴン オブジェクトの形状を変更する。
-
