エクスポートされたボルト XML データ
XML ファイルに含まれるデフォルト データ
| データ | 説明 | データの例 |
|---|---|---|
| PartId | ボルト グループのグローバル一意識別子 (GUID) です。 | <PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId> |
| PartMark* | Tekla Structures のボルトに部材マークがないため、必ず空白になります。 | <PartMark /> |
| MainMember* | Tekla Structures のボルトは常に部材に取り付けられ、メイン部材は常にないため、必ず false となります。 | <MainMember>false</MainMember> |
| PartQuantity | ボルトグループのボルト数です。 | <PartQuantity>3</PartQuantity> |
| 形状 | 形状のデフォルト値は、HS、MB、NU、WA、または STD です。* | <Shape>HS</Shape> |
| 寸法 | ボルト カタログのプロパティで定義されたボルトの直径と長さ。 | <Dimensions Metric="0">HS 0.75" x 2.5"</Dimensions> |
| 等級 |
ボルト (HS または MB) の場合、等級はボルト セット カタログのプロパティで設定された Standard によって定義されます。* ナット、ワッシャー、スタッドの場合、等級はボルト カタログのプロパティで設定された Standard により定義されます。* |
<Grade>F1852</Grade> |
| Length** | 長さの値が、寸法で指定されたとおりに入力されなくなります。 | <Length UOM="in"></Length> |
| Remark | ボルト グループの [施工場所] プロパティに基づいて現場または工場に報告します。 | <Remark>Field</Remark> |
|
* SHAPE および GRADE データは、ハードコーディングされた変換によって上書きされる場合があります。以下の「ハードコーディングされた変換」セクションを参照してください。 ** これらのフィールドは、部材に必須のセクションですが、ボルトには適用されません。ボルトの形式が同じであるため、値は空になります。 |
||
形状

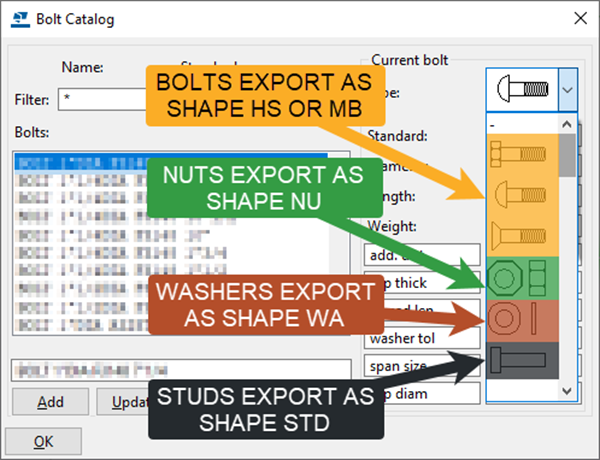

SHAPE のデフォルト値は、[ボルト カタログ] で指定されたタイプに応じて HS、MB、NU、WA、または STD になります。

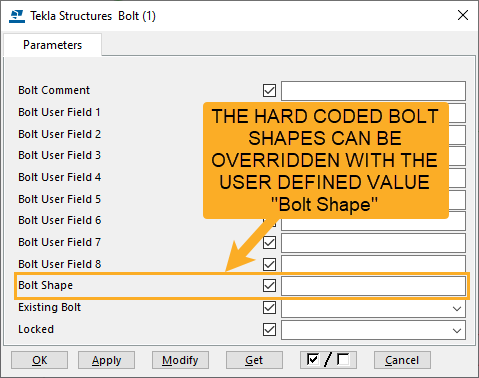

ボルト形状のユーザー定義値を指定することにより、個々のボルト グループのボルト SHAPE を手動で置き換えることができます。ナットまたはワッシャーの SHAPE 値を手動で置き換えることはできません。
等級 (材質)

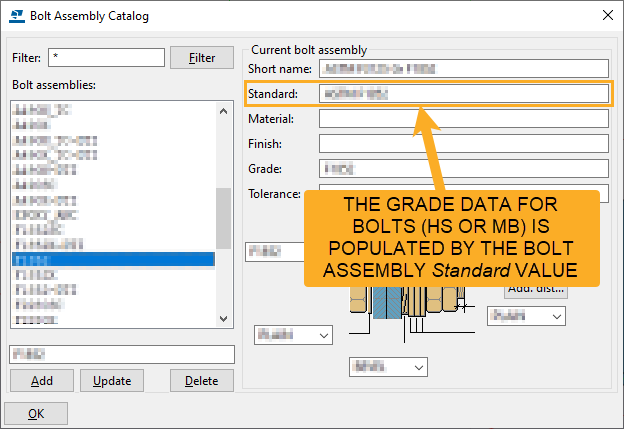

ボルト製品の GRADE データの出力は、製品のコンポーネントに応じて異なります。ボルトは、[ボルト セット カタログ] の製品 [標準] 値に基づいて GRADE データを取得します。

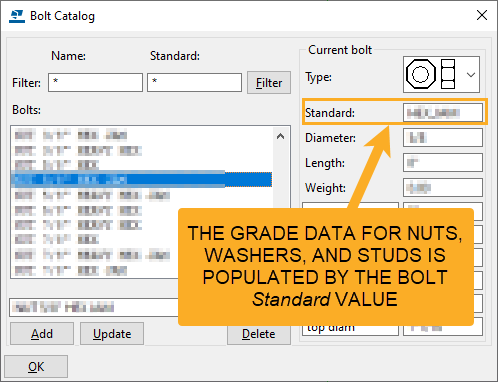

他のすべてのボルト セット要素は、[ボルト カタログ] 内の製品の [標準] 値に基づいて GRADE データを取得します。
ハードコーディングされた変換
[Tekla PowerFab へのエクスポート] を実行して XML ファイル データをコンパイルすると、ハードコーディングされた変換がいくつか実行されます。これらは、エクスポートされる <SHAPE> データと <GRADE> データの両方に影響を与えます。
注:
ユーザー定義のボルト形状を指定しても、変換は適用されません。
[等級] に "TC" というテキストが含まれている場合、必ず形状が "HS" に設定されます。
<SHAPE>HS</SHAPE>
ボルトの [等級] に "TC" と "A325" が含まれている場合、等級は "A325TC" に設定されます。
<GRADE>A325TC</GRADE>
ボルトの [等級] に "TC" と "A490" が含まれている場合、等級は "A490TC" に設定されます。
<GRADE>A490TC</GRADE>
ボルトの [等級] に "TC" が含まれていないが、"A325"、"A490"、"F1852"、"F2280"、または "F3148" が含まれている場合、形状は "HS" となり、等級はそのままになります。
<SHAPE>HS</SHAPE>
ボルトの [等級] に "TC" が含まれておらず、その等級のいずれでもない場合、形状は "MB" に設定されます。
<SHAPE>MB</SHAPE>
ボルト セットの XML データの例
<AssemblyPart>
<PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
<PartMark />
<MainMember>false</MainMember>
<PartQuantity>1</PartQuantity>
<Shape>HS</Shape>
<Dimensions Metric="0">HS 0.75" x 1.5"</Dimensions>
<Grade>A325TC</Grade>
<Length UOM="in"></Length>
<Remark>Field</Remark>
</AssemblyPart>
<AssemblyPart>
<PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
<PartMark />
<MainMember>false</MainMember>
<PartQuantity>1</PartQuantity>
<Shape>NU</Shape>
<Dimensions Metric="0">NU 0.75"</Dimensions>
<Grade>HEAVY_HEX</Grade>
<Length UOM="in"></Length>
<Remark>Field</Remark>
</AssemblyPart>
<AssemblyPart>
<PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
<PartMark />
<MainMember>false</MainMember>
<PartQuantity>1</PartQuantity>
<Shape>WA</Shape>
<Dimensions Metric="0">WA 0.75"</Dimensions>
<Grade>PLAIN</Grade>
<Length UOM="in"></Length>
<Remark>Field</Remark>
</AssemblyPart>
