Tekla Structures の点群について

• 点群は、ローカルにアタッチすることも、インターネットから接続することも、Trimble Reality Captureプラットフォーム サービス (TRCPS) を使用して接続することもできます。

• ローカル点群:

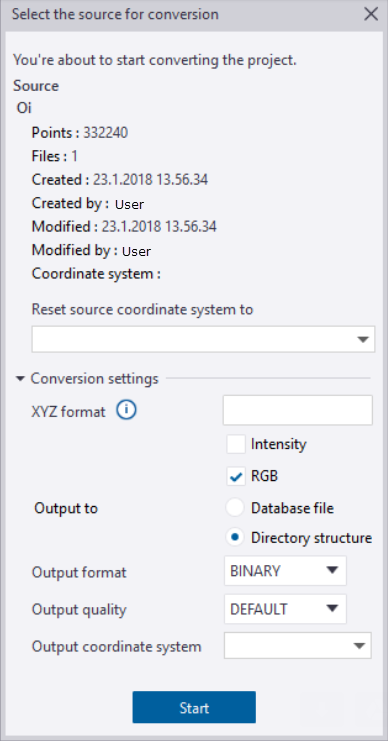

  • 元の添付点群ファイルが処理され、Potree形式のキャッシュ ファイルが作成されます。点群の変換はバックグラウンドで処理されるため、その間も Tekla Structures を使用して作業を続けることができます。
  • 点群データは、詳細オプション XS_POINT_CLOUD_CACHE_FOLDERで定義されたフォルダに保存されます。デフォルトでは、このフォルダーは %LocalAppData%\Trimble\Tekla Structures\PointClouds (たとえば、C:\Users\<user>\AppData\Local\Trimble\Tekla Structures\PointClouds) にあります。XS_POINT_CLOUD_CACHE_FOLDER 詳細設定はユーザー固有であり、[ファイル配置] ダイアログの [詳細設定] カテゴリにあります。
  • 点群ファイルが既に Potree 形式の場合、変換や ..\PointClouds フォルダーへのコピーを行わずに元のファイルが使用されます。
  • ローカル コンピューターに点群がある場合、ネットワーク フォルダー内のモデルを操作すると、ローカル コンピューターから点群を関連付けても、他のユーザーには表示されません。点群がローカル コンピュータ上にあるためです。点群は常に個人データになります。
  • 同じ点群を複数のモデルで使用する場合、点群を関連付けるときに点群が変換しなおされたり、複製されたりすることはありません。点群が同じである場合は、既存の変換されたファイルが使用されます。それ以外の場合は、ファイルが変換されます。
  • これは、プロジェクトの Potree ファイル用のネットワーク ドライブを使用する場合に便利です。このファイルはローカル コンピューターにはコピーされません。

• インターネット経由の点群:

  • インターネット経由で点群を使用する場合、点群 Web ストリーミング キャッシュは Trimble Connect for Windows と共通のキャッシュを使用します。キャッシュ フォルダーは、[詳細設定] ダイアログの [ファイル配置] カテゴリで詳細設定 XS_POINT_CLOUDS_WEB_CACHE を使用して定義できます。デフォルトでは、このフォルダーは %LocalAppData%\Trimble\Trimble Connect\Import (たとえば、C:\Users\<user>\AppData\Local\Trimble\Trimble Connect\Import) にあります。
  • キャッシュの使用により、Web ストリーミングの点群のパフォーマンスが向上します。

• Trimble Reality Capture プラットフォーム サービスの点群:

  • Trimble Reality Captureプラットフォーム サービス (TRCPS) に保存されている点群をアタッチして表示する場合、大きな点群ファイルをコンピュータにローカルに保存する必要はなく、既存 Trimble Connect プロジェクトでホストされている点群をアタッチできます。
  • Trimble Reality Capture の点群は、 Tekla Structures によって Potree 形式に変換されません。Trimble Connect の Trimble Reality Capture プラットフォーム サービスは、点群がアップロードされたときに必要に応じて変換を行います。
  • Trimble Reality Capture プラットフォーム サービスの点群は、インターネットからの点群と同じ Web ストリーミング キャッシュを使用します。
  • 点群プロバイダー (測量技師または他のスキャナー所有者) がスキャン データを保存および共有するには、Trimble Reality Capture プラットフォーム サービス ライセンスが必要です。Trimble Reality Capture プラットフォーム サービスから点群をストリーミングする場合、別個のライセンスは必要ありません。点群プロバイダーがスキャン データをTrimble Reality Capture プラットフォーム サービスに保存および共有するには、ライセンスが必要です。Trimble Connect ユーザーは、Trimble Connect ユーザー インターフェイスのボタンを切り替えてアクセスするだけで、Trimble Reality Capture プラットフォーム サービスを使用することができます。ユーザーは10ギガバイトの無料ストレージを利用できるため、試用が簡単で、それ以上のストレージが必要な場合はライセンスを購入できます。
  • このサービスの詳細については、 Trimble Reality Captureを参照してください。

    Trimble Connect の点群:

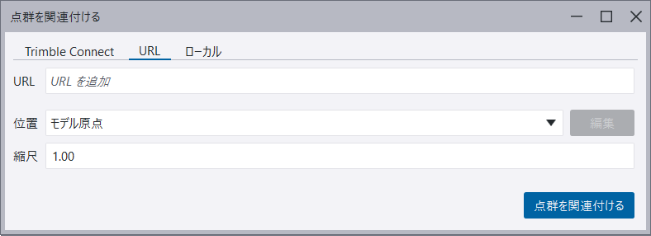

• 点群を Tekla Structures モデルに関連付けるときには、モデル原点または定義した基準点のいずれかを基準にして点群を配置することができます。

• 元のファイル形式で色がサポートされている場合は、Tekla Structures でも点群に色が付けられます。

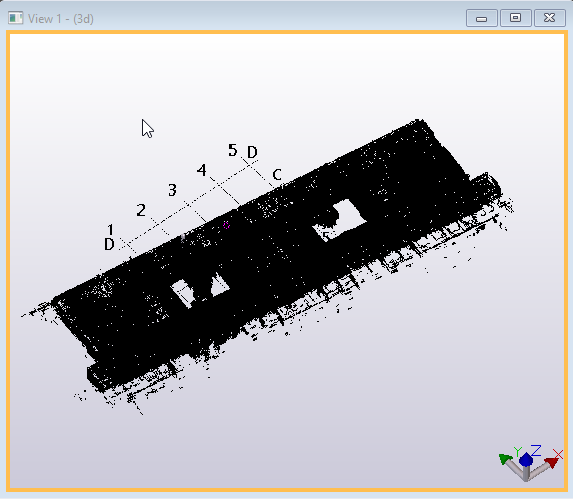

• 点群は、OpenGL モデル ビューと DX モデル ビューのどちらでも表示することができます。3D 投影ができる DX モデル ビューのほうが見やすいかもしれません。データ量やビュー数が多い場合のパフォーマンスは、DX レンダリングよりも Open GL の方が優れています。

互換性のあるファイル形式

ASCII (.asc、.xyz)

E57 (.e57)

LAS (.las)

LAZ (.laz)

SDB (.sdb)

PTS (.pts)

PTX (.ptx)

Potree (.js, .json)

Trimble scan 形式 (.tzf)

Trimble TDX 形式 (.tdx)

制限事項

• 一部の基本的な Tekla Structures モデル操作機能 (選択、元に戻す、移動、回転、コピー、右クリック時のコンテキスト メニュー) が使用できません。
• 点群は自動保存されません。
• キーボードの Delete キーを使用して、点群リストから点群を削除することができません。
• 点群は図面には表示されません。
• ローカル点群は Tekla Model Sharing またはマルチ ユーザー モードでは共有されません。
• ASCII および PTS ファイル形式の場合、各テキスト ラインの最初の 3 つのフィールドは x y z である必要があります。色付きの点データの場合、最後の 3 つのフィールドは r g b である必要があります。
