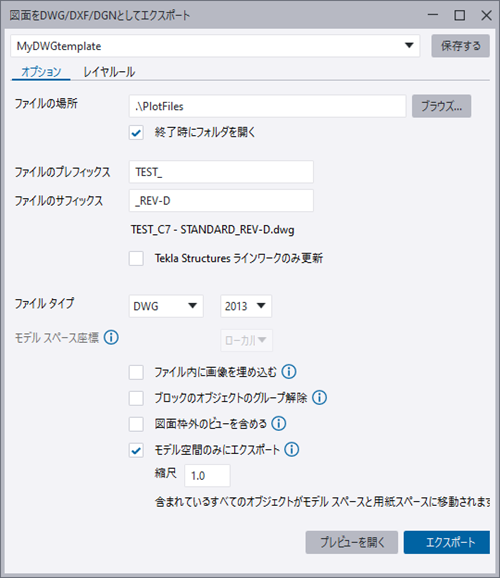

ファイルのプレフィックス

ファイルのサフィックス

ファイル名に使用する特定のプレフィックスまたはサフィックスを入力します。それに応じてファイル名のプレビューが変更されます。

図面のエクスポートでは、次の図面タイプ固有の詳細設定がサポートされています。これらの詳細設定を使用して、エクスポートしたファイル名を変更することができます。

XS_DRAWING_PLOT_FILE_NAME_A

XS_DRAWING_PLOT_FILE_NAME_C

XS_DRAWING_PLOT_FILE_NAME_G

XS_DRAWING_PLOT_FILE_NAME_M

XS_DRAWING_PLOT_FILE_NAME_W

これらのオプションに指定できる値の詳細については、「印刷ファイル名のカスタマイズ」を参照してください。

モデル スペース座標

座標系によって、CAD座標系での図面ビューのエクスポート方法が決まります。次のいずれかのオプションを選択します。

• ローカル:CAD の座標系の null 点に図面をエクスポートします。このオプションでは、1 番目のビュー フレームの左下隅を使用してローカル座標が設定されます。フレームを拡大すると、ローカルが移動します。
• モデル:Tekla Structures の null 点を CAD の null 点に対応させ、それに応じて X 座標と Y 座標で CAD の座標系を回転させます。Z 座標はサポートされません。

• 基準点:<name_of_base_point>: 選択した基準点を CAD の null 点に対応させ、それに応じて CAD の座標系を回転させます。ファイル > プロジェクトプロパティ > 基準点 を使用して、Tekla Structures モデルでの基準点の定義を行います。Z 座標はサポートされません。

  注意: 基準点は、一般図の平面ビューでのみ機能します。

  モデル空間の X、Y、Z 座標にオブジェクトを配置して、モデル オブジェクトの位置と完全に一致させる場合、詳細設定 XS_DWG_EXPORT_3D_MODEL_COORDINATES を TRUE に設定する必要があります。

Tekla Structures ラインワークのみ更新

Tekla Structures の図面の内容が更新され、CAD ソフトウェアで作成された他の内容は同じファイルにそのまま残されます。Tekla Structures によって作成されたブロック (グループまたはセル) は更新されます。

この設定は、詳細設定 XS_DWG_EXPORT_UPDATE_TS_LINEWORK_OPTION を TRUE に設定した場合のみ表示されます。

この設定を使用するには、既に同じ図面がエクスポートされており、レイヤー/レベルの設定とテンプレートが以前のエクスポートに使用されたものと同じであることが必要です。CAD ブロックのエディターで編集が行われていない限り、以前に追加されたすべての CAD の線はファイルに残り、Tekla Structures の内容のみが更新されます。

ブロック (CAD オブジェクト) の内容を編集してから [Tekla Structures ラインワークのみ更新] オプションを選択した場合、ブロック全体が書き換えられ、CAD で加えられた変更は維持されないことに注意してください。CAD での変更を維持するには、ブロックを編集する前に分解する必要があります。

たとえば、Tekla Structures から最初に図面をエクスポートした後に CAD ファイルで図面タイトル ブロックを追加し、これらのタイトル ブロックをそのままに維持しながら、Tekla Structures からエクスポートしたオブジェクトのみを更新する場合にこの設定が使用できます。

ファイル内に画像を埋め込む

すべてのイメージをエクスポート ファイル内に埋め込みます。エクスポートには別個のイメージ ファイルは作成されません。

ブロックのオブジェクトのグループ解除 (DWG、DXF)

共有セル内のオブジェクトのグループ解除 (DGN)

グラフィカル オブジェクトのエクスポートは、ブロックや共有セルではなく、個別オブジェクトとして行われます。たとえば、線、ハッチング、四角形は、ブロックや共有セルではなく、ライン オブジェクト、ハッチング オブジェクト、四角形オブジェクトとしてエクスポートされます。このオプションを選択すると、オプション [Tekla Structures ラインワークのみ更新] は無効になります。

このチェックボックスをオンにすると、作図領域外のビューもエクスポートに含まれます。

このチェックボックスをオンにしない場合、エクスポートにより、図面領域外の図面ビューが除外されます。デフォルトでは、このチェックボックスはオンになっていません。

デフォルトでは、図面領域の内側にあるビューは常にエクスポートされます。

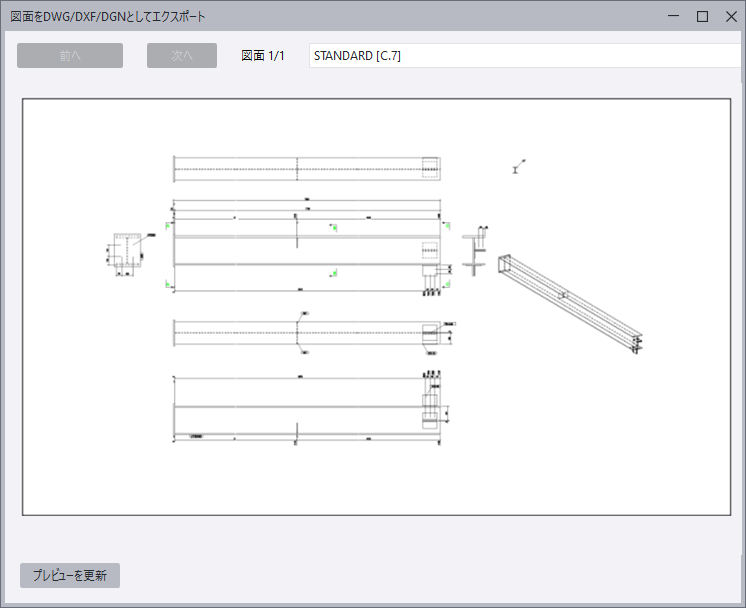

[図面枠外のビューを含める] チェックボックスをオンにすると、エクスポート プレビューが拡大され、含まれるすべてのビューが表示されます。

モデル空間のみにエクスポート

Tekla Structures 縮尺図面をモデル空間にエクスポートし、CAD ファイルを作成します。[モデル空間のみにエクスポート] を使用すると、モデル、グローバル、基準点座標、およびレイヤー/レベル設定の用紙スペース/座標空間の切り替えは無視されます。

図面にリンクまたはコピーされたビューがある場合は、[モデル空間のみにエクスポート] を選択していないと、結果のファイルで図面ビューがお互いに重なり合ったり、ビューの境界が不正確になったりすることがあります。これが起きるのは、図面ビューと DWG、DXF、または DGN 形式の用紙スペース表示域が異なる概念であるためです。

図面に短縮表示部材が含まれる場合に、オブジェクトを 1:1 の縮尺で配置すると、部材の実際のサイズに合わせて端部が拡大されます。CAD モデル スペースで短縮表示部材が拡大されないようにするには、[モデル空間のみにエクスポート] を選択します。これにより、CAD ソフトウェアの図面スペースで短縮表示されたままになります。

縮尺

エクスポートした DWG、DXF、または DGN の縮尺を定義します。このオプションは、[モデル空間のみにエクスポート] チェックボックスをオンにしている場合のみ使用できます。

たとえば、座標 0,0 と 800 の間に図面があり、縮尺値 5 を定義する場合、生成される DWG は 5 倍大きくなり、その DWG は座標 0,0 と 4000 の間に配置されます。

別の例として、Tekla Structures の図面ビュー縮尺を 1:50 に設定し、図面を 1:1 の縮尺でエクスポートする必要がある場合は、縮尺値 50 を使用すると目的の結果が得られます。

詳細設定 XS_EXPORT_DRAWING_TRY_TO_KEEP_LOCATION を TRUE に設定した場合、Tekla Structures は DWG、DXF、または DGN 原点を図面ビューの原点と同じ位置に保持しようとします。この動作は、プラン ビューとエレベーション ビューでのみ実行されます。図面に複数のプラン ビューまたはエレベーション ビューがある場合、Tekla Structures により DWG、DXF、または DGN 原点が図面枠の左下隅に配置されます。

エクスポート縮尺を定義する方法の詳細については、「DWG/DXF の図面エクスポート縮尺倍率」を参照してください。

オブジェクト

エクスポートするオブジェクトを選択します。

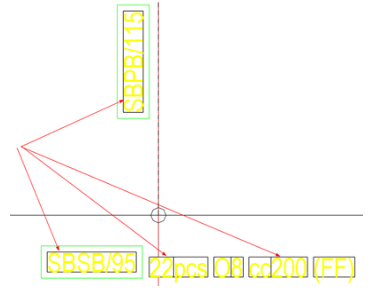

一部のオブジェクトには、現在、隣接部材マークなどのマークが付いており、別々に表示されません。エクスポートでこれらを分離するには、[オブジェクトのフィルタリング] を使用して、部材および隣接部材用の複数のマーク ルールを作成する必要があります。

[オブジェクト] リストに含まれない他のすべてのオブジェクトを含めるには、ルール リストの最後に [すべて] オブジェクト ルールを追加します。これは、ルールがリストに表示される順序で読み取られるためです。

現場打ちコンクリートをエクスポートするには、詳細設定 XS_ENABLE_POUR_MANAGEMENT を TRUE に設定し、モデル内で現場打ちコンクリートを有効にする必要があります。

表示フィルタリング

オブジェクトのどの部材がルールに従うかを定義します。[すべて] を選択することもできます。

[表示フィルタリング] オプションは、オブジェクト タイプによって異なります。

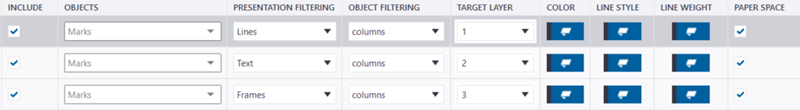

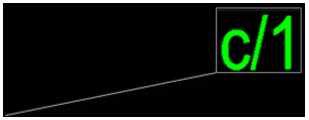

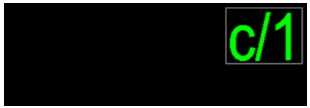

1 つのルールに複数のフィルターを追加することはできません。たとえば、マーク枠をマーク テキストから分離するには、マークに 2 つのルールを作成し、最初のルールで [表示フィルタリング] を [テキスト] に設定して、次のルールで [フレーム] に設定する必要があります。以下の「DWG レイヤー ルールの例」に例を示します。

オブジェクトのフィルタリング

現在のモデルに定義されている選択フィルターの属性ファイルを読み取ります。

フィルター属性ファイルは、現在のモデル フォルダからのみ読み込むことができ、企業フォルダやプロジェクト フォルダからは読み込めません。

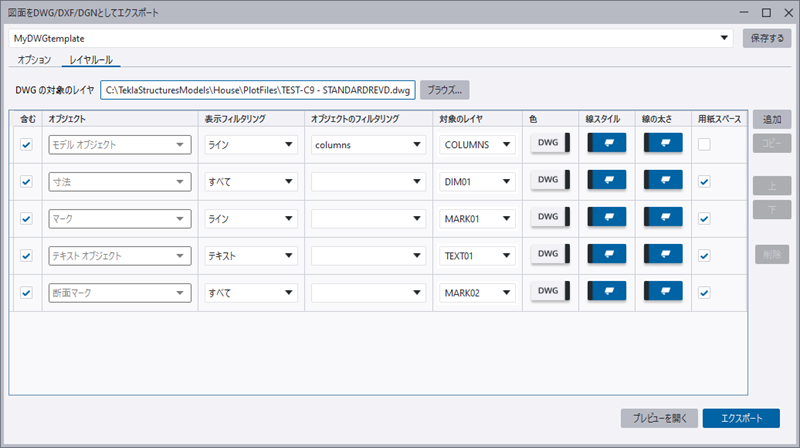

対象のレイヤ (DWG、DXF)

目標レベル (DGN)

テンプレートが見つからない、または独自のレイヤーまたはレベルを作成する場合には、[対象のレイヤ] または [目標レベル] ボックスに新しいレイヤーまたはレベルの名前を入力するか、または以前に使用したレイヤーまたはレベルをリストから選択します。

テンプレートを追加したら、そのレイヤーまたはレベルが [対象のレイヤ] または [目標レベル] リストに表示されることに注意してください。

新しいテンプレート ファイルが読み込まれるときに、対象のレイヤーまたはレベル ボックスが一時的に黄色に変わります。テンプレートに利用可能なレイヤーまたはレベルが存在しない場合は、ボックスが赤色に変わります。

色

線スタイル

線の太さ

ラインワークを Tekla Structures の設定から取得するか、テンプレートから取得するかを定義します。

用紙スペース (DWG、DXF)

座標空間 (DGN)

エクスポートされたファイルの用紙スペース (DWG、DXF) または座標空間 (DGN) で図面オブジェクトを (ビュー ポータルを使用せずに) 正しく描画するには、[用紙スペース] または [座標空間] チェックボックスをオンにします。

このチェックボックスがオンになっていない場合、用紙スペースまたは座標空間にはモデル スペースのポータルのみが表示されます。

マーク、寸法、テキストなどの図面注記は用紙スペースまたは座標空間にのみ追加することをお勧めします。これにより、Tekla Structures の図面ビューで部材がカットされる場合などに、これらの図面注記が正しく表示されます。

含む

エクスポートにルールを含めるには、左側のルールの隣にある [含む] チェックボックスをオンにします。一部のオブジェクトをエクスポートしない場合、[含む] チェックボックスをオフにします。
