1. [ファイル] メニューで、エクスポート > NCファイル をクリックします。
2. 事前定義された設定を使用する場合は、上部の設定ファイル リストから設定を選択し、[読み込み(L)] をクリックします。
3. [NCファイル] ダイアログで、[プレートの DSTV] や [プロファイルの DSTV] の横にある [作成] 列のチェックボックスをオンにします。
4. NC ファイル設定を変更するには、NC ファイル設定の行を選択して [編集...] をクリックします。

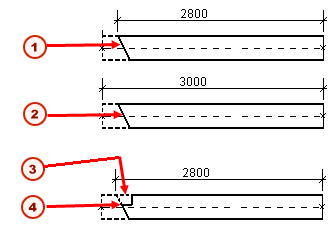

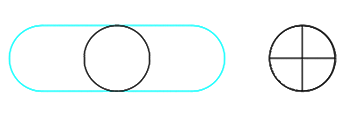

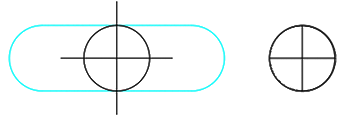

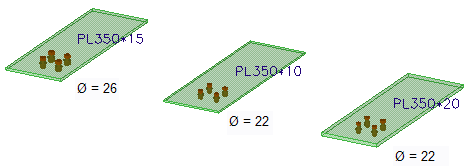

   [NC ファイル設定] ダイアログで、[ファイルと部材選別]、[孔とカット]、[ハードスタンプ]、[詳細設定] の各タブの設定を変更します。[OK] をクリックして NC ファイル設定を保存し、[NC ファイル設定] ダイアログを閉じます。

   メイン部材と副部材の両方のハード スタンプを作成できます。デフォルトでは、Tekla Structures によりメイン部材のハード スタンプだけが作成されます。副部材のハード スタンプも作成するには、詳細設定 XS_SECONDARY_PART_HARDSTAMP を TRUE に設定します。

   作成対象として、DSTV ファイルのみ、MIS ファイルのみ、両方、または MIS ファイルに埋め込まれた DSTV ファイルを選択できます。

   新しい NC ファイル設定を追加する場合、[追加...] をクリックします。[NC ファイル設定] リストに新しい行が追加され、[NC ファイル設定] ダイアログが表示されて、設定に新しい名前を付けることができるようになります。

   [名前を付けて保存] を使用して、設定の一意の名前を入力できます。設定は、Tekla Structures により現在のモデル フォルダーの下の ..\attributes フォルダーに保存されます。

   NC ファイル設定の詳細については、以下の「NC ファイル設定」を参照してください。

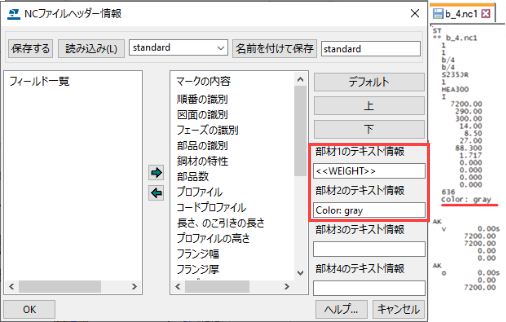

5. NC ファイルに情報を表示する順序をカスタマイズしたり、NC ファイル ヘッダーに個々の部材の情報を追加したりできます。NC ファイル ヘッダーに含める情報を選択するには、[ヘッダー...] をクリックして情報を変更し、[OK] をクリックします。
   • [NCファイルヘッダー情報] ダイアログで、[マークの内容] リストに目的のファイル ヘッダー情報の項目を移動し、項目を選択して [上] ボタンと [下] ボタンを使用することにより、項目を目的の順序に並べ替えます。

     たとえば、ヘッダーにプロジェクト番号を追加するには、 順番の識別 要素を追加します。

   • 必要に応じて、個々の部材に関する情報を追加します。

     [部材1のテキスト情報] ～ [部材4のテキスト情報] の各ボックスにテキストを入力できます。必要なテンプレート属性を二重山括弧で囲んで入力します。たとえば、部材の重量を表示するには、「<<WEIGHT>>」と入力します。



   • プロファイル名の小数点以下の桁数を制御するには、詳細オプション XS_MAX_DECIMALS_IN_PROFILE_NAMEを使用します。

   • デフォルトのファイル ヘッダー情報に戻すには、[NCファイルヘッダー情報] ダイアログで [デフォルト] ボタンをクリックします。

6. ポップマークを作成し、ポップマーク設定を変更するには、[ポップマーク...] をクリックします。

   ポップマークの作成およびポップマーク設定の詳細については、以下の「NC ファイルでのポップマークの作成」を参照してください。

7. 罫書きを作成し、罫書き設定を変更するには、[罫書き] をクリックします。

   罫書きの作成および罫書き設定の詳細については、以下の「NC ファイルでの罫書きの作成」を参照してください。

8. 変更した設定を後で使用できるように別の名前で保存するには、[名前を付けて保存] の隣に新しい名前を入力し、[名前を付けて保存] をクリックします。
9. [NCファイル] ダイアログで、[全部材] または [選択部材] を使用して、すべての部材の NC ファイルを作成するか、選択した部材の NC ファイルだけを作成するかを選択します。

   [選択部材] オプションを使用する場合は、モデルで部材を選択する必要があります。

10. [作成] をクリックします。

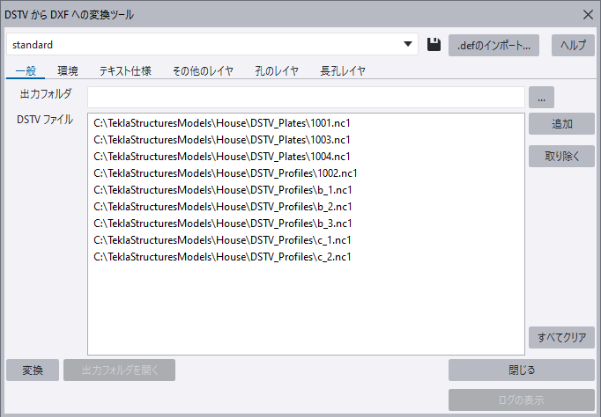

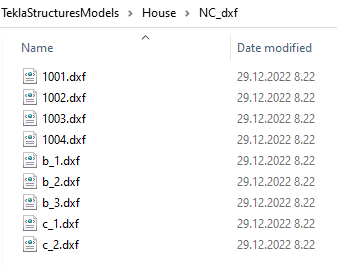

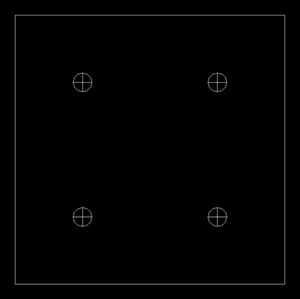

    Tekla Structures により、定義した NC ファイル設定を使用して、部材の .nc1 ファイルが作成されます。デフォルトでは、NC ファイルは現在のモデル フォルダに作成されます。ファイル名は、部材マークと拡張子で構成されます .nc1。

    DSTV ファイル名修飾子というツールを使用してファイル名をカスタマイズすることもできます。たとえば、プロジェクト名を含めることができます。

11. [NCログを表示] をクリックして、エクスポートされた部材とエクポートされなかった部材を示すログ ファイル dstv_nc.log を作成して表示します。

    指定の部材の一部がエクスポートされていない場合は、エクスポートされなかった部材が、NC ファイル設定で設定されているプロファイル タイプ、サイズ、孔などの制限をすべて満たしていることを確認してください。

    NC ファイルは、作成されないことがあります。NC ファイルに書き込まれなかったことを示すメッセージがステータス バーに表示されます。考えられる原因の詳細については、「NC ファイルの作成時のトラブルシューティング」を参照してください。

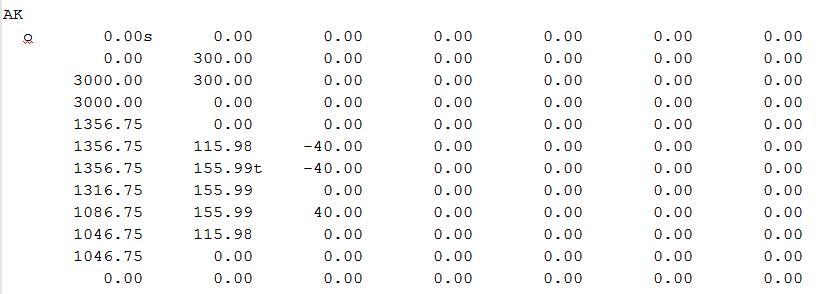

    DSTV ファイルの説明については、[管理] の「DSTV ファイルの説明」を参照してくださいTekla Structures。

    DTSV の構文に関する詳細については、『Standard Description for Steel Structure Pieces for the Numerical Controls』 (数値制御のための鉄骨構造部材の標準的な説明) を参照してください。

ポップマークは、工場で個々の部材を取り付けて製品を形成するときに役立つ小さな孔です。Tekla Structures では、製品のメイン部材に手動で溶接する部材の配置に役立つポップマーク情報を NC ファイルに書き込むことができます。 通常、ポップマークは材質の表面に小さな孔をあける穿孔機械を使用して作成されます。

1. [NCファイル] ダイアログ ボックスで、[ポップマーク] 列の対応するチェック ボックスをオンにして、ポップマークを作成する部材を選択します。
2. [ポップマーク...] ボタンをクリックします。
3. [ポップマーク設定] で、[追加] をクリックして新しい行を追加します。
4. ポップマークを作成する部材とポップマークを作成する場所を定義するには、行の各項目に情報を入力するか、選択します。

   [ポップマーク設定] ダイアログ ボックスでは、行の順序が重要となります。 最も限定的な定義を最初に入力し、最も汎用的な定義を最後に入力します。

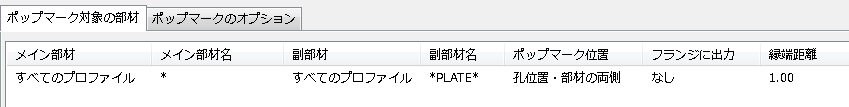

   まず、[ポップマーク対象の部材] タブでポップマーク設定を定義します。

   設定	説明
   メイン部材プロファイルタイプ	ポップマークを作成するメイン部材を選択します。 このリストには、DSTV 標準に対応するプロファイルが含まれています。
   メイン部材名	メイン部材プロファイルの名前を入力します。 複数の部材名をカンマで区切って入力できます (例: COLUMN, BEAM)。 ワイルドカード (* ? [ ]) を使用できます。 [ ] ). たとえば、HE* は、プロファイル名が "HE" で始まるすべての部材に対応します。 部材名には、カンマ区切りで複数の名前を含めることができます。
   副部材プロファイルタイプ	副部材のプロファイル タイプを選択します。
   副部材名	副部材プロファイルの名前を入力します。 複数の部材名をカンマで区切って入力できます。 ワイルドカード (* ? [ ]) を使用できます。 [ ] ). 部材名には、カンマ区切りで複数の名前を含めることができます。
   ポップマーク位置	副部材をメイン部材に投影する方法を選択します。 左側: 副部材の左側面をメイン部材にマークします。 左側面は、副部材の側面の中でメイン部材の始点に最も近い側面です。 右側: 副部材の右側面をメイン部材にマークします。 両側: [左側] を [右側] を結合します。 中心: 副部材の中心。 孔位置・部材の左側: 副部材の左側面にある孔の位置でメイン部材をマークします。 孔位置・部材の右側: 副部材の右側面にある孔の位置でメイン部材をマークします。 孔位置・部材の両側: [孔位置・部材の左側] を [孔位置・部材の右側] を結合します。 中心線: 副部材の X 軸の中央線上の 2 点をマークします。
   フランジに出力	ポップマークをメイン部材のフランジのどの部分に移動するかを選択します。 オプションは [なし]、[両フランジ]、[上フランジ]、および [下フランジ] です。
   縁端距離	ポップマークからメイン部材の縁端までの最小距離を入力します。この距離の内側には、Tekla Structures によってポップマークが作成されません。 指定した縁端距離の範囲内にポップマークがある場合、Tekla Structures によってそのポップマークは移動されます。ただし、[ポップマーク位置] が [中心] に設定されている場合を除きます。
   副部材のポップマーク	ポップマークを副部材に作成するかどうかを選択します。
   ポップマークを現場溶接部材に追加	現場溶接部材にポップマークを作成するかどうかを選択します。

   次に、[ポップマークのオプション] タブでポップマーク設定を定義します。

   Table 1.

   設定	説明
   裏面のポップマーク	いずれかのオプションを選択します: 裏面にポップマークまたは他のアイテムのみがある場合に部材を回転 裏面に他のアイテムまたは他のポップマークのみがある場合に部材を回転して、回転後の裏面ポップマークを貫通孔に変換. [ 孔径] も設定します。 ポップマーク以外の裏面データがない場合に裏面ポップマークを貫通孔に変換. [ 孔径] も設定します。

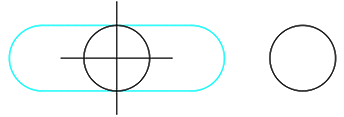

   重なる孔にポップマークを作成しない	重なる孔にポップマークを作成しない場合に選択します。
   スタッドの中心にポップマークを追加	スタッドの中心にポップマークを作成する場合に選択します。
   モデル上に表示	モデル上にポップマークを表示する場合に選択します。
   孔径０をポップマークと見なす	ゼロ径のボルト孔をポップマークとして書き込みます。

5. [OK] をクリックします。
6. モデルで部材を選択し、NC ファイルを作成します。

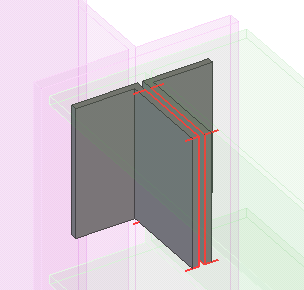

Tekla Structures では、NCファイルにポリゴンマークを生成できます。つまり、溶接される部材とその位置に関する情報を NC ファイルに追加し、工作機械に渡すことができます。

1. [NCファイル] ダイアログ ボックスで、[罫書き] 列の対応するチェック ボックスをオンにして、ポリゴン マークを作成する部材を選択します。
2. [NCファイル] ダイアログ ボックスで、[罫書き...] ボタンをクリックします。
3. [罫書き設定] ダイアログ ボックスで、[追加] をクリックして新しい行を追加します。
4. 罫書きを作成する部材と罫書きの作成方法を定義するには、行の各項目に情報を入力するか選択します。

   オプション	説明
   メイン部材プロファイルタイプ	罫書きを作成するメイン部材プロファイル タイプを選択します。このリストには、DSTV 標準に対応するプロファイルが含まれています。
   メイン部材名	メイン部材プロファイルの名前を入力します。複数の部材名をカンマで区切って入力できます (例: COLUMN, BEAM)。 ワイルド カード (* ? [ ] ).たとえば、HE* は、プロファイル名が "HE" で始まるすべての部材に対応します。 部材名には、カンマ区切りで複数の名前を含めることができます。
   副部材プロファイルタイプ	副部材のプロファイル タイプを選択します。このリストには、DSTV 標準に対応するプロファイルが含まれています。
   副部材名	副部材プロファイルの名前を入力します。複数の部材名をカンマで区切って入力できます。 ワイルドカード (* ? [ ]) を使用できます。[ ] ). 部材名には、カンマ区切りで複数の名前を含めることができます。
   副部材の罫書き	副部材に罫書きを作成するかどうかを選択します。
   孔あけまたは粉砕	リストで、部材に罫書きを作成する方法を選択します。 孔あけ:部材に孔をあけます。 粉砕:部材に粉砕マークを付けます。 両方:両方の方法を使用します。
   ハードスタンプ	ハード スタンプを作成するかどうかを選択します。
   現場溶接部材をマーク	溶接される部材をマークするかどうかを選択します。
   縁端距離	罫書きからメイン部材の縁端までの最短距離を定義します。この距離の内側には、Tekla Structures によって罫書きが作成されません。

5. [OK] をクリックし、NC ファイルを作成します。

チューブの NC ファイルを作成できます。これにはまず、特定のチューブ コンポーネントを使用してジョイントを作成する必要があります。

1. [ファイル] メニューで、エクスポート > Tube NCファイル をクリックします。
2. [丸鋼管のNCファイルの作成] ダイアログ ボックスで、エクスポート ファイルの名前を入力し、ファイルの保存先をブラウズします。

   デフォルトでは、ファイルはモデル フォルダーに保存されます。

3. ファイルを選択した部材について作成するかすべての部材について作成するかを選択します。
4. [作成] をクリックします。

   Tekla Structures により指定した場所に XML ファイルとログ ファイルが作成されます。
