Exportierte XML-Daten für Schrauben
Standardmäßig in XML-Dateien enthaltene Daten
| Daten | Beschreibung | Beispieldaten |
|---|---|---|
| PartId | GUID (Globally Unique Identifier) der Schraubengruppe. | <PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId> |
| PartMark* | Das ist immer leer gelassen, da die Schrauben in Tekla Structures keine Bezeichnungen haben. | <PartMark /> |
| MainMember* | Das wird immer false sein, da Schrauben in Tekla Structures immer an einem Objekt und nie an einem Hauptteil angebracht sind. | <MainMember>false</MainMember> |
| PartQuantity | Anzahl der Schrauben in der Schraubengruppe. | <PartQuantity>3</PartQuantity> |
| Form | Standardmäßig sind für die Form die Werte HS, MB, NU, WA oder STD eingestellt. * | <Shape>HS</Shape> |
| Abmessungen/Bemaßungen | Der Durchmesser und die Länge der Schraube gemäß der Definition in den Eigenschaften des Schraubenkatalogs. | <Dimensions Metric="0">HS 0,75" × 2,5"</Dimensions> |
| Güte |
Bei (HS- oder MB-)Schrauben wird die Güte über den Standard-Satz der Eigenschaften des Schraubengarniturenkatalogs definiert.* Bei Muttern, Scheiben und Bolzen wird die Güte über den Standard-Satz der Eigenschaften des Schraubenkatalogs definiert.* |
<Grade>F1852</Grade> |
| Länge** | Der Wert für die Länge wird nicht ausgefüllt, da er durch die Bemaßungen angegeben wird. | <Length UOM="in"></Length> |
| Bemerkung | Darin wird je nach der Schraubentyp Eigenschaft der Schraubengruppe Baustelle oder Werkstatt angegeben. | <Remark>Baustelle</Remark> |
|
* Die Daten für FORM und GÜTE können durch die fest codierten Übersetzungen aufgehoben werden. Siehe den nachstehenden Abschnitt „Fest codierte Übersetzungen“. ** Bei diesen Feldern handelt es sich um Abschnitte für Teile, die aber nicht bei Schrauben zur Verwendung kommen. Da das Format für Schrauben dasselbe ist, bleiben diese Werte leer. |
||
Form

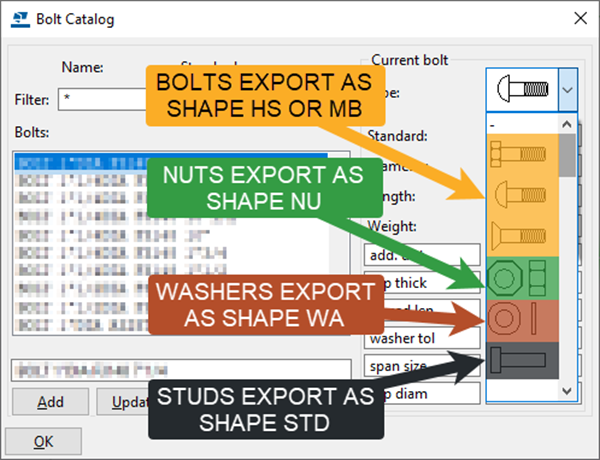

Standardmäßig werden für die FORM je nach dem im Schraubenkatalog angegebenen Typ die Werte HS, MB, NU, WA oder STD verwendet.

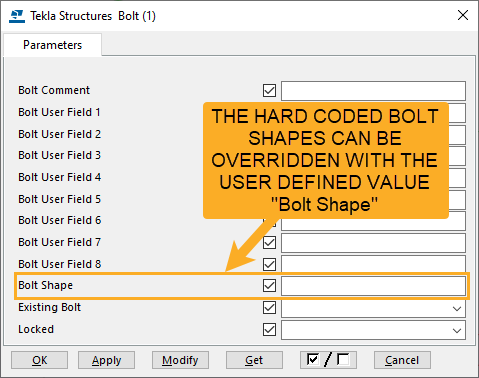

Die SHAPE einzelner Schrauben einer Schraubengruppe kann durch die Spezifizierung eines benutzerdefinierten Werts für die Schraubenform manuell überschrieben werden. Die SHAPE von Muttern oder Scheiben kann nicht manuell überschrieben werden.
Güte (Material)

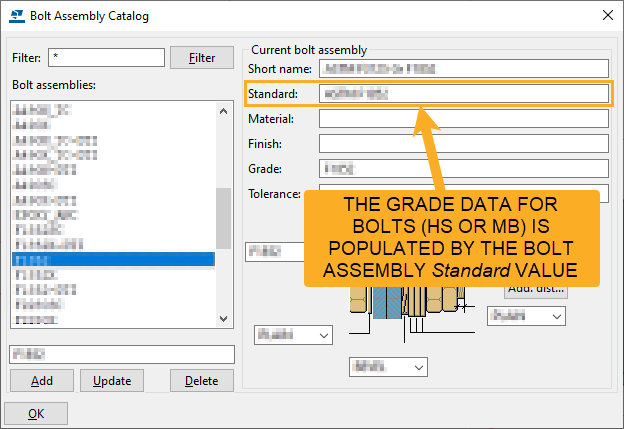

Die Daten der GÜTE einer Schraubengarnitur werden je nach Garniturkomponente unterschiedlich ausgegeben. Die Daten der GÜTE von Schrauben richtet sich nach dem Standardwert für die Garnitur im Schraubengarniturenkatalog.

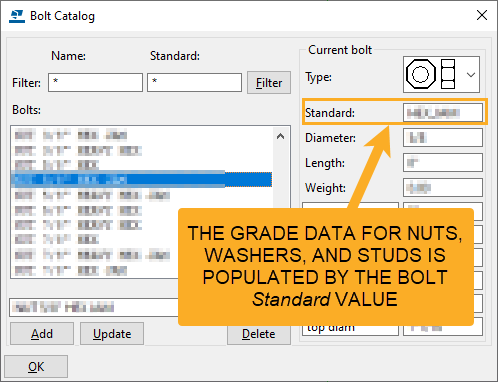

Die Daten der Güte aller anderen Elemente der Schraubengarnitur richten sich nach dem Standardwert der Garnitur im Schraubenkatalog.
Fest codierte Übersetzungen
Beim Kompilieren der XML-Dateien im Rahmen des Exports nach Tekla PowerFab erfolgen diverse fest codierte Übersetzungen. Diese können sich sowohl auf die <SHAPE> als auch auf die <GRADE> der exportierten Daten auswirken.
Anmerkung:
Bei der Spezifizierung einer benutzerdefinierten Schraubenform kommen keine Übersetzungen zur Anwendung.
Bei einer Güte mit dem Text „TC“ wird die Form auf „HS“ eingestellt:
<SHAPE>HS</SHAPE>
Sollte die Güte einer Schraube „TC“ und „A325“ enthalten, wird die Güte auf „A325TC“ eingestellt:
<GRADE>A325TC</GRADE>
Sollte die Güte einer Schraube „TC“ und „A490“ enthalten, wird die Güte auf „A490TC“ eingestellt:
<GRADE>A490TC</GRADE>
Sollte die Güte einer Schraube nicht „TC“ aber „A325“, „A490“, „F1852“, „F2280“ oder „F3148“ enthalten, wird die Form „HS“ eingestellt und die Güte bleibt unverändert:
<SHAPE>HS</SHAPE>
Sollte die Güte einer Schraube weder „TC“ noch eine der oben genannten Güteklassen enthalten, wird die Güte auf „MB“ eingestellt:
<SHAPE>MB</SHAPE>
Beispiel für XML-Daten einer Schraubengarnitur
<AssemblyPart>
<PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
<PartMark />
<MainMember>false</MainMember>
<PartQuantity>1</PartQuantity>
<Shape>HS</Shape>
<Dimensions Metric="0">HS 0.75" x 1.5"</Dimensions>
<Grade>A325TC</Grade>
<Length UOM="in"></Length>
<Remark>Field</Remark>
</AssemblyPart>
<AssemblyPart>
<PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
<PartMark />
<MainMember>false</MainMember>
<PartQuantity>1</PartQuantity>
<Shape>NU</Shape>
<Dimensions Metric="0">NU 0.75"</Dimensions>
<Grade>HEAVY_HEX</Grade>
<Length UOM="in"></Length>
<Remark>Field</Remark>
</AssemblyPart>
<AssemblyPart>
<PartId>1cd0dbe6-bc01-4dd4-a47d-4a78c4766642</PartId>
<PartMark />
<MainMember>false</MainMember>
<PartQuantity>1</PartQuantity>
<Shape>WA</Shape>
<Dimensions Metric="0">WA 0.75"</Dimensions>
<Grade>PLAIN</Grade>
<Length UOM="in"></Length>
<Remark>Field</Remark>
</AssemblyPart>Siehe auch
