In Tekla PowerFab importieren

Nach Übermittlung der gewünschten Tekla Structures-Modelldaten in Tekla PowerFab und durchgeführten Aktualisierungen in Tekla PowerFab kann der Fertigungsstatus von Tekla PowerFab als XML-Datei exportiert und erneut in Tekla Structures importiert werden.

In Tekla Structures werden beim Tekla PowerFab-Import die XML-Daten eingelesen und mit den aktuellen Modelldaten verglichen. Der Vergleich wird in einer separaten Ergebnisliste angezeigt. Anschließend kann das Modell mit den Fertigungsstatusdaten aus Tekla PowerFab aktualisiert werden.

Weitere Informationen zum Exportieren des Fertigungsstatus aus Tekla PowerFab finden Sie unter Fertigungsstatus für Tekla Structures oder Advance Steel exportieren.

Ab Tekla Structures 2025 aufwärts können Sie mit Tekla PowerFab Connector schnell und einfach einen aktuellen Herstellerkatalog und Oberflächenbehandlungen mit dem aktualisierten Fertigungsstatus in Echtzeit aus dem Fertigungsmanagementsystem abrufen.

Fertigungsstatus aus Tekla PowerFab importieren

Öffnen Sie in Tekla Structures das Modell, dessen Fertigungsstatus aus Tekla PowerFab aktualisiert werden soll.
Klicken Sie im Menü Datei auf Importieren > Tekla PowerFab.
Suchen Sie die zu importierende XML-Datei Tekla PowerFab. Die Datei weist entweder die Erweiterung .pfxt oder bei Komprimierung .zip auf.
Wählen Sie unter Lesestatus von die Option für die Teile- oder Zeichnungstypen aus, deren Produktionsstatus Sie importieren möchten.
Wählen Sie unter Felder aktualisieren die Daten aus, die beim Import aktualisiert werden sollen.
Klicken Sie auf Aus Tekla PowerFab importieren.
Der Importfortschritt sowie etwaige Warn- oder Fehlermeldungen werden im Meldungsbereich unten im Dialogfeld angezeigt. Wenn der Importvorgang abgeschlossen ist, wird die Importergebnisliste angezeigt.

Produktionsstatus anzeigen und Modell aktualisieren

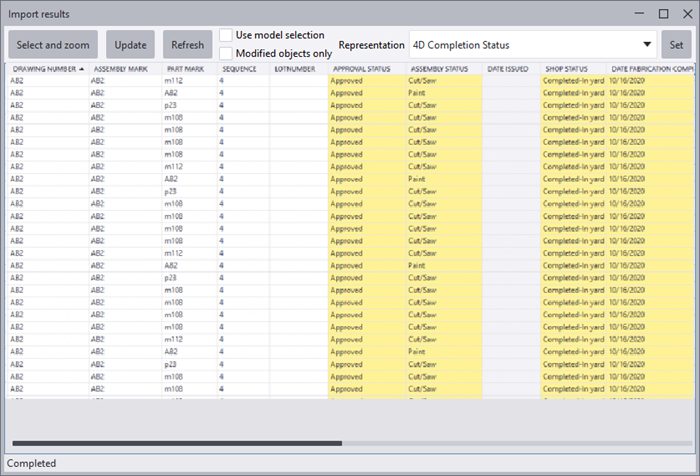

In der Liste Importergebnisse werden zuerst die Zeichnungen und dann die importierten Teile aufgeführt. Die Liste enthält standardmäßig die folgenden Datenspalten:

Zeichnungsnummer

Bezeichnung der Baugruppe

Teile-Bezeichnung

Reihenfolge

Losnummer

Die restlichen Spalten mit Daten bestehen aus den in den Importeinstellungen ausgewählten Optionen für Felder aktualisieren. Beim Importieren werden die XML-Daten mit den vorhandenen Daten im Tekla Structures Modell verglichen. Wenn sich die importierten Daten von den Modelldaten unterscheiden, werden die Daten in der Liste gelb hervorgehoben.

In der Liste Importergebnisse haben Sie folgende Möglichkeiten:


Aktion	Methode
Zoom auf ausgewählte Teile im Modell	Wählen Sie Teile in der Liste aus. Klicken Sie auf die Schaltfläche Auswählen und zoomen .
Derzeit im Modell ausgewählte Teile auflisten	Wählen Sie Teile im Modell aus. Markieren Sie das Kontrollkästchen Modellauswahl verwenden. Klicken Sie auf die Schaltfläche Aktualisieren .
Nur Zeichnungen und Teile mit Informationen auflisten, die sich von denen des Modells unterscheiden	Markieren Sie das Kontrollkästchen Nur geänderte Objekte. Klicken Sie auf die Schaltfläche Aktualisieren .
Teile nach Fertigungsstatus farbig darstellen	Sie können in Tekla Structures Objektdarstellungen einstellen, um den Fertigungsstatus aus Tekla PowerFab anzuzeigen: Aus der Liste Darstellung wählen Sie eine Darstellung aus und klicken auf Einstellen. Die Liste Darstellung zeigt alle Objektgruppendarstellungen an, die in Ihrer Umgebung und Rolle verfügbar sind. Zum Verwenden der gewünschten Objektdarstellungen beim Tekla PowerFab-Import sind zunächst die Objektgruppen der gewünschten Tekla PowerFab-Stationen zu erstellen und dann Farben für diese Objektgruppen in Tekla Structures zu definieren. Spezifische Anweisungen für Tekla PowerFab finden sie unter Tekla PowerFab-Objektdarstellung beim Import in Tekla Structures. Weitere Informationen zum Erstellen von Objektgruppen und zum Definieren von Farben in Tekla Structures, finden Sie unter Objektgruppen erstellen und Farbe und Transparenz von Modellobjekten über die Objektdarstellung ändern.
Modell mit in der Liste angezeigten Informationen aktualisieren	Klicken Sie auf Aktualisieren. Wenn die Aktualisierung abgeschlossen ist, wird die Liste neu geladen und zeigt, dass die Werte jetzt mit denen im Modell übereinstimmen (nicht mehr gelb hervorgehoben). HINWEIS: Nur die Zeichnungen und Teile, die aktuell in der Liste angezeigt werden, werden aktualisiert. Bei ausgewähltem Kontrollkästchen Modellauswahl verwenden werden nicht unbedingt alle Teile und Zeichnungen angezeigt. Dazu muss das Kontrollkästchen Modellauswahl verwenden deaktiviert und auf Aktualisieren geklickt werden, bevor Sie auf Aktualisieren klicken.
