3D PDF
現在のモデルまたは選択したモデル オブジェクトを 3D PDF ファイルとしてエクスポートできます。3D PDF を使用すると、自分の作業内容を他の人に簡単に伝えることができます。受け取った人に必要なのは、3D PDF をサポートする PDF リーダーのみです。
生成された 3D PDF ファイルを PDF リーダーで開くと、3D PDF は元の 3D デザインとまったく同じ外観になります。PDF リーダーで利用可能なツールを使用してモデルを調べることができます。
注:
すべての PDF リーダーで 3D PDF 形式がサポートされるわけではないため、Adobe Acrobat Reader を使用することをお勧めします。
モデルまたは選択したモデル オブジェクトの 3D PDF としてのエクスポート
-
モデリング モードで、 をクリックします。

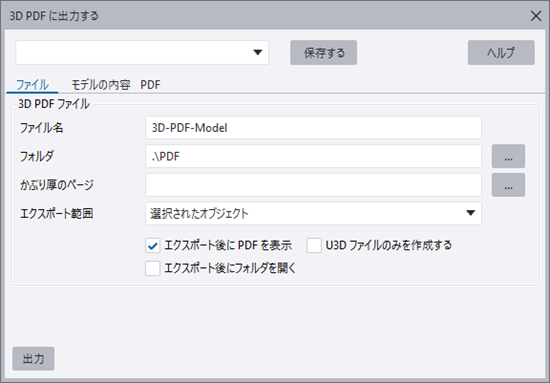

3D PDF エクスポート設定
| 設定 | 説明 |
|---|---|
| [ファイル] タブ | |
| かぶり厚のページ | 適切な PDF カバー ページを参照します。 |
| エクスポート後に PDF を表示 | エクスポート後、PDF リーダーで 3D PDF を開きます。 |
| エクスポート後にフォルダを開く | エクスポート後に 3D PDF エクスポート フォルダーを開きます。 |
| U3D ファイルのみを作成する | U3D ファイルとしてエクスポートします。ユニバーサル 3D (U3D) 形式は、3D コンピューター グラフィックス データの圧縮ファイル形式標準です。 |
| [PDF] タブ | |
| 追加プロパティセット | エクスポートに含める IFC プロパティ セット設定ファイルを選択します。プロパティ セットで定義されたプロパティは、標準部材プロパティとともにモデル ツリーに表示されます。プロパティ セットは、[IFC プロパティ セット定義] ダイアログ ボックスで定義できます。 PDF モデル ツリーの追加のプロパティを表示するには、[部材のプロパティを含める] オプションを選択する必要があります。 |
|
ボルトを含める |
エクスポートにボルトを含めます。 |
|
鉄筋を含める |
エクスポートに鉄筋を含めます。 |
|
溶接を含める |
エクスポートに溶接を含めます。 |
|
基準線を含む |
エクスポートにグリッドを含めます。 |
|
部材のプロパティを含める |

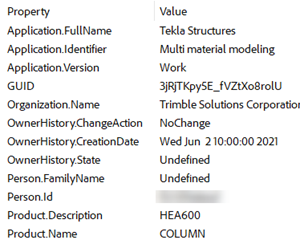

部材プロパティをエクスポートに含めます。このオプションを選択し、モデル ツリーまたは PDF で部材を選択すると、部材プロパティがモデル ツリーに表示されます。

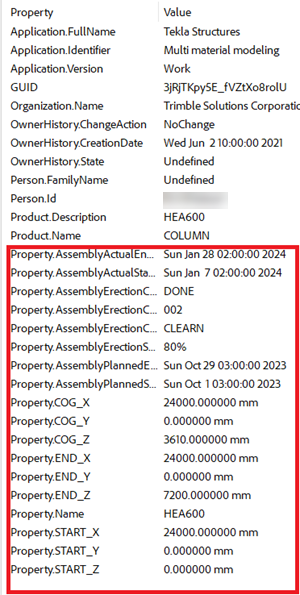

このオプションを選択すると、[追加プロパティセット] でプロパティ セット設定ファイルを選択した場合、追加のプロパティもモデル ツリーに表示されます。
|
| 製品としてエクスポート | エクスポートするオブジェクトの対応する製品を自動的に選択します。 |
| 現在のビューの色を使用 | エクスポートされた 3D PDF でモデル ビューの色を使用します。 |
| ツリー ビュー | モデル ツリーでモデルの内容を表示する方法として、モデル フェーズごと (フェーズあたり) またはモデル オブジェクトごと (部材名あたり) を選択します。 |
| ソリッド精度 | 通常の精度または高精度でソリッドを表示します。 |
| [モデルの内容] タブ | |
| ページ サイズ | 目的のページ サイズを選択します。 |
| ページ方向 | 目的のページ方向を選択します ([横] または [縦])。 |
| 背景 | 背景色を定義します。 |
| 軽定義 | 目的の追加光効果を選択します。次のオプションがあります。 図版 なし 白 日 夜間 ハード メイン 赤 キューブ CAD ヘッドランプ |
| レンダリング モード | 目的のレンダリング モードを選択します。次のオプションがあります。 ソリッド ソリッド ワイヤーフレーム 透明 透明ワイヤーフレーム 周囲ボックス 透明な周囲ボックス 透明な周囲ボックス アウトライン ワイヤーフレーム 半透明ワイヤーフレーム 非表示のワイヤーフレーム 頂点 半透明の頂点 図解 ソリッド アウトライン 半透明の図解 |
| タイトル | PDF のタイトルを入力します。タイトルは、PDF プロパティに表示されます。 |
| 件名 | PDF の件名を入力します。件名は、PDF プロパティに表示されます。 |
| 作成者 | PDF の作成者を入力します。作成者は、PDF プロパティに表示されます。 |

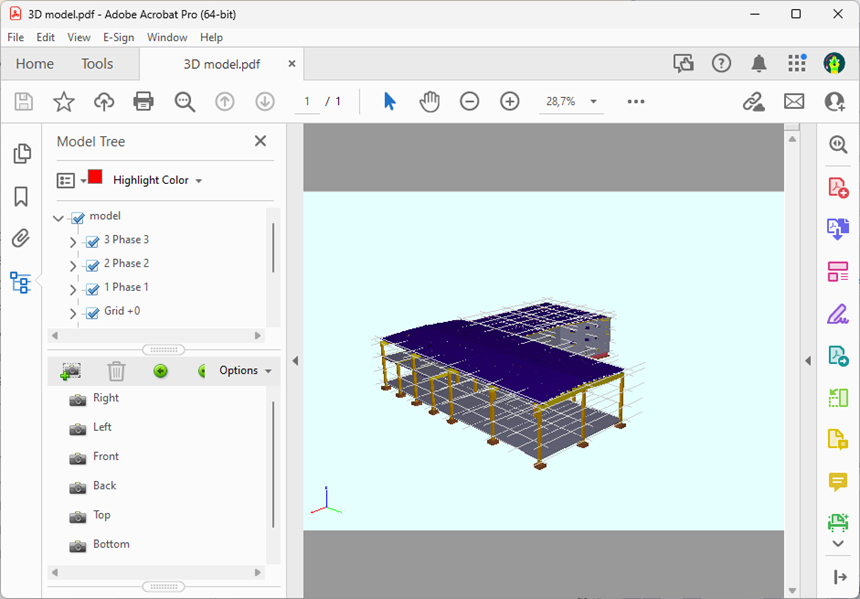

以下は、Adobe Acrobat Pro での 3D PDF の例です。モデルの内容は、モデル ツリーにフェーズごとにリストされます。
