XS_DRAWING_GRID_LABEL_FRAME_LINE_WIDTH_FACTOR

Tekla Structures
2024
Tekla Structures

XS_​DRAWING_​GRID_​LABEL_​FRAME_​LINE_​WIDTH_​FACTOR

Catégorie dans la boîte de dialogue Options avancées: Propriétés dessin

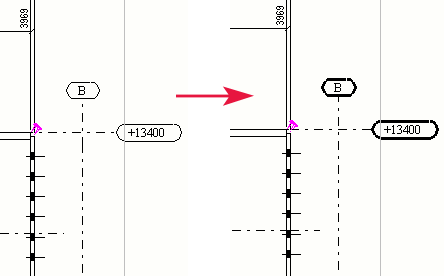

Cette option avancée permet de modifier l'épaisseur du cadre de titre de maillage dans les dessins. Vous souhaiterez peut-être souligner les cadres du titre de maillage afin qu'ils aient une ligne plus épaisse que pour le reste du maillage.

Exemple

XS_DRAWING_GRID_LABEL_FRAME_LINE_WIDTH_FACTOR=1

Remarque :

Chaque couleur possède une certaine épaisseur de trait. L'épaisseur du cadre du nom de file sur les dessins imprimés en noir et blanc dépend de la couleur définie pour le nom de file dans les propriétés du maillage et de la valeur de cette option avancée.

Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.
