创建混凝土折梁

折梁可以包含直段和弯曲段。

在混凝土选项卡上，单击梁 > 折梁。
选取要让梁通过的点。
单击鼠标中键。

Tekla Structures 使用属性窗体中混凝土梁的属性，在选取的两个点之间创建梁。请注意，您无法创建封闭式折梁。

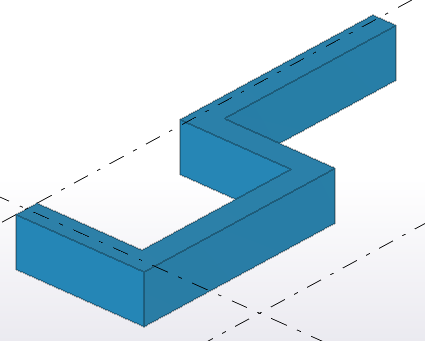

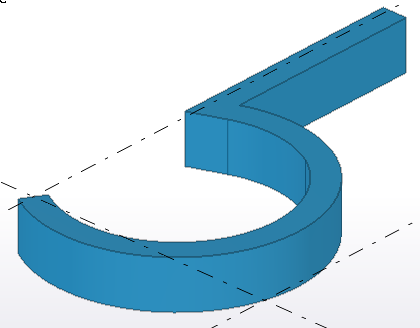

如果想要创建弯曲段，请对折梁的角部进行折角。

例如：

修改混凝土折梁属性

如果属性窗体未打开，请双击折梁打开混凝土梁属性。
根据需要更改属性。
单击修改。

混凝土梁属性

使用属性窗体中的混凝土梁属性可查看和修改混凝土梁或混凝土折梁的属性。要打开这些属性，请双击折梁。混凝土梁属性文件的文件扩展名为 *.cbm。

如果您已自定义属性窗体布置，则属性列表可能会有所不同。


设置	描述
通用性
名称	梁的用户定义名称。名称最多可包含 61 个字符。 Tekla Structures 在报告和文档管理器中使用零件名称，并且区分相同类型的零件。
型材/截面/型号	梁的截面。
材料	梁的材料。
抛光	抛光的类型。抛光可由用户定义。它描述了如何处理零件表面。
等级	用于对梁进行分组。例如，您可以用不同的颜色显示不同等级的零件。
位置
在平面上	梁在工作平面上的位置（相对于梁的参考线）。
旋转	梁在工作平面上绕其轴的旋转。
在深度	梁的位置深度。该位置总是垂直于工作平面。
绑定到标高
起点标高	用于将梁的起点绑定到所选轴线标高。如果需要，请设置偏移。
终点标高	用于将梁的终点绑定到所选轴线标高。如果需要，请设置偏移。
末端偏移
Dx	通过沿梁的参考线移动梁终点来更改梁的长度。
Dy	垂直于梁的参考线移动梁末端。
Dz	沿工作平面的 z 方向移动梁末端。
曲梁
平面	曲率平面。
半径	曲梁的半径。
段的份数	绘制曲梁时，Tekla Structures 使用的分段数量。
浇筑体
浇筑体编号	浇筑体位置编号的浇筑体前缀和起始编号。
浇筑体	表明柱是预制的还是现场浇筑的。
浇筑状态	现场浇筑零件的浇筑状态。用于将浇筑对象相互分隔开。
变形
扭曲	用于使用变形角扭曲梁。
起拱	用于预先起拱到梁。
减短	用于在模型中减短梁。梁的实际长度在图纸中减少。
用于钢筋设置的混凝土覆盖层
坐标系	选择是在全局坐标系中还是在零件的局部坐标系中定义零件中用于钢筋设置的混凝土覆盖层厚度。默认的全局和局部覆盖层厚度值在选项对话框中定义。如果您选择空选项，则 Tekla Structures 将使用全局值。
顶面, 底面, 边, 前面, 后面, 起始, 末端	要覆盖选项对话框中的全局或局部默认值，请在每个所需的零件面定义覆盖层厚度。
IFC 输出
IFC 实体	对于 IFC 输出，选择零件的 IFC 实体类型和子类型。可用的子类型取决于所选的 IFC 实体。您可以开始键入 IFC 实体的名称，匹配的实体将显示在列表中。您可以在预定义选项中选择 IFC4 子类型，也可以选择 USERDEFINED，然后在用户定义的类型(IFC4) 中输入任意文本。
子类型(IFC4)
用户定义的类型(IFC4)
更多
UDA	单击用户定义的属性按钮以打开零件的用户定义的属性 (UDA)。UDA 提供有关零件的附加信息。
