创建钢曲梁
-

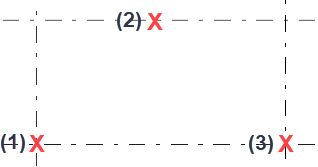

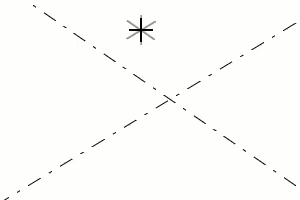

选取起点 (1)。
-
选取终点 (3)。

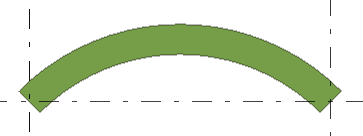

Tekla Structures 使用属性窗体中钢梁的属性，在选取的两个点之间创建梁。
半径由您选取的点定义。
修改曲梁属性
- 如果属性窗体未打开，请双击曲梁打开钢梁属性。
- 根据需要更改属性。
- 单击修改。
钢梁属性
使用属性窗体中的钢梁属性可以查看和修改钢梁、钢折梁或曲梁的属性。要打开这些属性，请双击钢梁。梁属性文件的文件扩展名为 *.prt。
如果您已自定义属性窗体布置，则属性列表可能会有所不同。
|
设置 |
描述 |
|---|---|
|
通用性 |
|
| 名称 |
梁的用户定义名称。 名称最多可包含 61 个字符。 Tekla Structures 在报告和文档管理器中使用零件名称，并且区分相同类型的零件。 |
|
型材/截面/型号 |
梁的截面。 |
|
材料 |
梁的材料。 |
|
抛光 |
抛光的类型。 抛光可由用户定义。抛光描述了如何处理零件表面，例如，涂防锈漆、热镀、上耐火涂层等。 |
|
等级 |
用于对梁进行分组。 例如，您可以用不同的颜色显示不同等级的零件。 |
|
编号序列 |
|
|
零件编号 |
零件位置编号的零件前缀和起始编号。 |
|
构件编号 |
构件位置编号的构件前缀和起始编号。 |
|
位置 |
|
|
在平面上 |
梁在工作平面上的位置（相对于梁的参考线）。 |
|
旋转 |
梁在工作平面上绕其轴的旋转。 |
|
在深度 |
梁的位置深度。该位置总是垂直于工作平面。 |
|
末端偏移 |
|
|
Dx |
通过沿梁的参考线移动梁终点来更改梁的长度。 |
|
Dy |
垂直于梁的参考线移动梁末端。 |
|
Dz |
沿工作平面的 z 方向移动梁末端。 |
|
曲梁 |
|
|
平面 |
曲率平面。 |
|
半径 |
曲梁的半径。 |
|
段的份数 |
绘制曲梁时，Tekla Structures 使用的分段数量。 |
|
变形 |
|
|
扭曲 |
用于使用变形角扭曲梁。 |
|
起拱 |
用于预先起拱到梁。 |
|
减短 |
用于在模型中减短梁。梁的实际长度在图纸中减少。 |
|
IFC 输出 |
|
|
IFC 实体 |
对于 IFC 输出，选择零件的 IFC 实体类型和子类型。可用的子类型取决于所选的 IFC 实体。您可以开始键入 IFC 实体的名称，匹配的实体将显示在列表中。 您可以在预定义选项中选择 IFC4 子类型，也可以选择 USERDEFINED，然后在用户定义的类型(IFC4) 中输入任意文本。 |
|
子类型(IFC4) |
|
|
用户定义的类型(IFC4) |
|
|
更多 |
|
|
UDA |
单击用户定义的属性按钮以打开零件的用户定义的属性 (UDA)。UDA 提供有关零件的附加信息。 |
