Création d'une polypoutre en béton

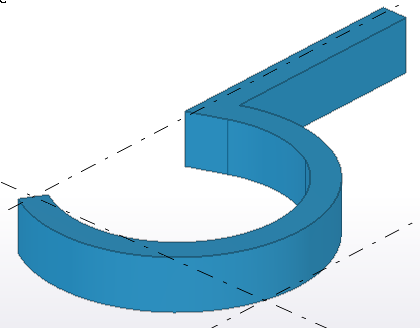

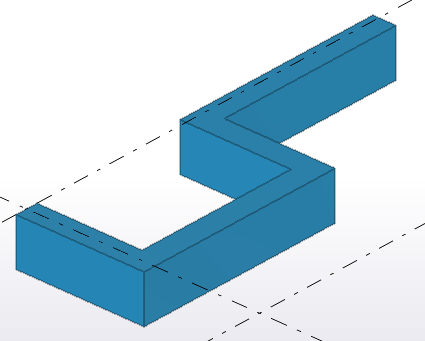

Une polypoutre peut contenir des segments droits et courbes.

Modification des propriétés de la polypoutre en béton
- Si le panneau des propriétés n'est pas ouvert, double-cliquez sur la polypoutre pour ouvrir les propriétés Poutre béton.
- Remplacer les propriétés si nécessaire.
- Cliquez sur Modifier.
Propriétés d'une poutre béton
Utilisez les propriétés Poutre béton pour afficher et modifier les propriétés d'une poutre ou d'une polypoutre en béton. Double-cliquez sur la polypoutre pour ouvrir les propriétés. L'extension du nom de fichier de propriétés d'une poutre en béton est *.cbm.
Si vous avez personnalisé la propriété, la liste des propriétés peut être différente.
|
Paramètre |
Description |
|---|---|
|
Général |
|
|
Nom |
Nom de la poutre défini par l'utilisateur. Le nom peut contenir jusqu’à 61 caractères. Tekla Structures utilise les noms de pièces dans les listes et dans Gestionnaire de documents, ainsi que pour identifier des pièces du même type. |
|
Profil |
Profil de la poutre. |
|
Matériau |
Matériau de la poutre. |
|
Finition |
Type de finition. La finition peut être définie par l'utilisateur. Elle décrit comment la surface de la pièce a été traitée. |
|
Classe |
Permet de grouper les poutres. Par exemple, vous pouvez afficher les pièces de classes différentes dans des couleurs différentes. |
|
Position |
|
|
Dans le plan |
Position de la poutre sur le plan de travail, par rapport à la ligne de référence de la poutre. |
|
Rotation |
Rotation de la poutre autour de son axe sur le plan de travail. |
|
En profondeur |
Position en profondeur de la poutre. La position est toujours perpendiculaire au plan de travail. |
| Rattacher aux niveaux | |
| Niveau Origine |
À utiliser pour lier l'origine de la poutre à un niveau de maillage sélectionné. Définissez le décalage si nécessaire. |
| Niveau Extrémité |
À utiliser pour lier l'extrémité de la poutre à un niveau de maillage sélectionné. Définissez le décalage si nécessaire. |
|
Décalages |
|
|
Dx |
Modifiez la longueur de la poutre en déplaçant le point d'extrémité de la poutre le long de la ligne de référence. |
|
Dy |
Déplacez l'extrémité de la poutre perpendiculairement à la ligne de référence de la poutre. |
|
Dz |
Déplacez l'extrémité de la poutre dans la direction z du plan de travail. |
|
Poutre cintrée |
|
|
Plan |
Plan de courbure. |
|
Rayon |
Rayon de la poutre cintrée. |
|
Quantité de segments |
Nombre de segments que Tekla Structures utilise pour le dessin d'une poutre cintrée. |
|
Elément béton |
|
|
Repérage élément béton |
Préfixe et numéro de début de l'élément béton pour le repère de l'élément béton. |
|
Elément béton |
Indiquez si la poutre est préfabriquée ou coulée sur site. |
|
Phase de coulage |
Phase de coulage des pièces coulées sur site. Sert à séparer des objets de coulage les uns des autres. |
|
Déformation |
|
|
Torsion |
Utilisez cette option pour tordre les poutres à l'aide des angles de déformation. |
|
Cambrure |
Utilisez cette option pour pré-cambrer les poutres. |
|
Raccourcissement |
Utilisez cette option pour raccourcir des poutres dans le modèle. La longueur réelle de la poutre est diminuée dans le dessin. |
|
Enrobage béton pour jeux d'armatures |
|
|
Système de coordonnées |
Indiquez si l'épaisseur d’enrobage béton des jeux d’armatures de la pièce est définie dans le système de coordonnées globales, ou dans le système de coordonnées local de la pièce. Les valeurs d’épaisseur d'enrobage globales et locales par défaut sont définies dans la boîte de dialogue Options. Si vous laissez l’option vide, Tekla Structures utilise les valeurs globales. |
|
Dessus, Bas, Côtés, Face , Arrière, Origine, Extrémité |
Pour remplacer les valeurs par défaut globales ou locales de la boîte de dialogue Options, définissez l’épaisseur d'enrobage sur chaque face requise de la pièce. |
|
Export IFC |
|
|
Entité IFC |
Pour l'Export IFC, sélectionnez le type d’entité IFC et le sous-type de la pièce. Les sous-types disponibles dépendent de l’entité IFC sélectionnée. Vous pouvez commencer à taper le nom de l'entité IFC et les entités correspondantes sont affichées dans la liste. Vous pouvez sélectionner le sous-type IFC4 parmi les options prédéfinies, ou vous pouvez sélectionner USERDEFINED et entrer un texte dans Type défini par l’utilisateur (IFC4). |
|
Sous-type (IFC4) |
|
|
Type défini par l’utilisateur (IFC4) |
|
|
Plus |
|
|
Attributs utilisateur |
Cliquez sur le bouton Attributs utilisateur pour ouvrir les attributs utilisateur de la pièce. Les attributs utilisateur fournissent des informations supplémentaires sur la pièce. |
